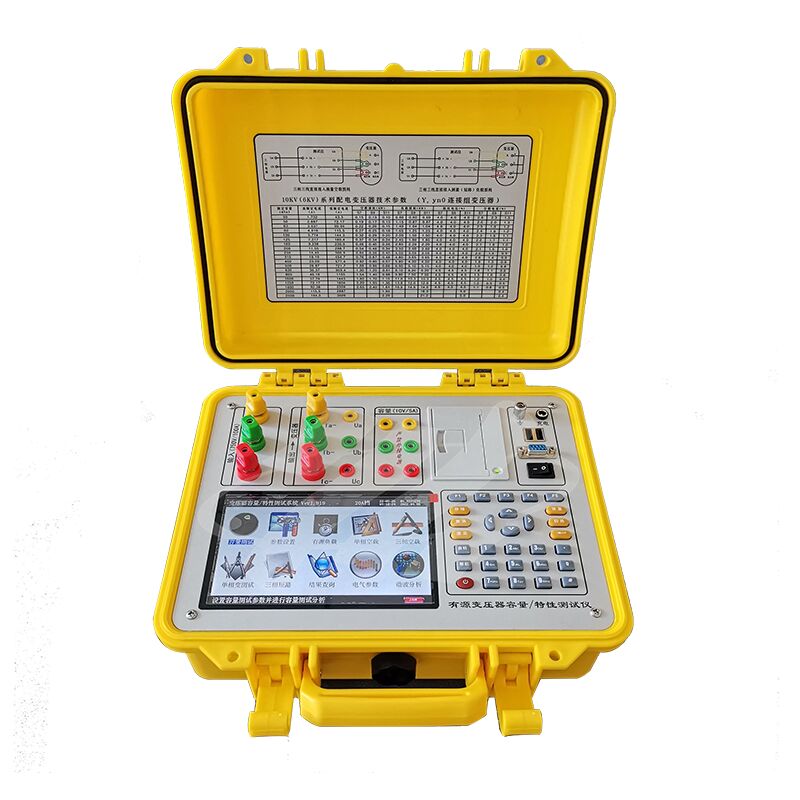

Yüksek Güçlü Üç Fazlı Transformatör Kapasite Test Cihazı

Ürün Genel Görünümü

XHTX1318 Serisi Transformör Karakteristik Denetleyicisi, kapasite, yüksüz performans,ve yük performansıBir transformatör kapasitesi testerini ve bir transformatör karakteristik parametre testerini birleştiren entegre bir çözüm olarak çalışır.Bu cihaz, çeşitli türde transformatörler için tam bir güç frekansı parametrelerinin tam ölçümlerini gerçekleştirebilir., kapasite, model türü, boş yük akımı, boş yük kaybı, kısa devre (yük) kaybı ve impedans voltajı gibi.

Performans Özellikleri:
★ 1. Çeşitli dağıtım transformatörlerinin kapasitesini doğru ölçer; pasif ölçüm, uygun ve doğru.

★ 2. Dahili güç kaynağı, otomatik olarak üç fazlı yüksek güçlü bir test güç kaynağı üretir.

★ 3. Çeşitli türde transformatörlerin yüksüz akımı, yüksüz kaybı, kısa devre voltajı ve kısa devre kaybını ölçer.

★ 4. Test edilen transformatörün modelini, yağlı S7, S9, S11, S13, S15, S20, S21, S22, S25; kuru tip SCB9, SCB10, SCB11, SCB12, SCB13 de dahil olmak üzere yüksüz testlerle doğru bir şekilde belirler.SCB14, SCB15, SCB17, SCB18, SCB19, ve diğer türden transformatörler.

★ 5. Otomatik olarak dalga şekli çarpıtma düzeltmesi, sıcaklık düzeltmesi yapar (iki yöntem sağlar: basit sıcaklık düzeltmesi ve ek kayıpların ayrı düzeltmesi),Voltaj düzeltmesi (notlu olmayan bir voltaj altında yüksüz test), ve büyük kapasiteli transformatörlerin kısa devre denetimi için koşulları olmayan üniteler için çok uygun olan akım düzeltmesi (notlu olmayan akım koşullarında kısa devre testi).

★ 6. 2. ve 32. harmonik içeriği ve voltaj ve akımın toplam harmonik bozulmasını ölçer.

★ 7. Basit vektör analizi yapar ve vektör diyagramları çizer.

★ 8. Çeşitli elektrik parametrelerinin dalga şekli diyagramlarını gösterir, bir osiloskop gibi çalışır.

★ 9. Geniş voltaj aralığı: Maksimum voltaj 750V'ye kadar ölçülebilir ve aralıkları değiştirmeden doğruluğu sağlar. Yanlış voltaj aralığı seçimi nedeniyle aygıtın hasar görmesini önler.

★ 10. Akım aralığı, maksimum 100A ölçüm aralığını ve milivolt düzeyinde amplitudaların doğru ölçümünü sağlayan yüksek ve düşük aralıklara ayrılmıştır.PT impedans voltaj ölçümü gereksinimlerini karşılayan.

★ 11. Kapasite ölçüm aralığı: 20kVA ~ 800000kVA (üç fazlı transformatörler)

5kVA~100000kVA (tek fazlı transformatörler)

★ 12. Batarya geri kalan güç yüzdesi gösterge fonksiyonu, sadece basit bir düşük pil alarmı değil. ★ 13. Büyük ekran, yüksek parlaklık renkli LCD ekranı,tam Çince karakter menüleri ve işletim istekleri kullanıcı dostu insan-makine etkileşimini sağlarİletilebilir silikon dokunmatik düğmeler işleyişi basitleştirir ve düğmenin ömrünü uzatır.

★ 14. Kullanıcılar her zaman minyatür bir yazıcı kullanarak test verilerini yazdırabilirler.

★ 15. 200 adet kapasite testi verisi depolayabilen test sonucu depolama fonksiyonu.

Teknik parametreler
☆ 1. Giriş özellikleri

Etkin kısım:

Voltaj ölçüm aralığı: 0 ~ 10V

Akım ölçüm aralığı: 0 ~ 10A

Pasif kısım:

Voltaj ölçüm aralığı: 0 ~ 750V geniş aralığı.

Akım ölçüm aralığı: 0 ~ 20A ~ 100A iç çift aralığı, otomatik veya manuel seçim.

☆ 2. Doğruluk

Voltaj: ±0,2%

Akım: ±0,2%

Güç: ±0,2% (CosΦ>0,2), ±0,3% (0.02

☆ 3. Çalışma sıcaklığı: -25°C ~ +65°C

☆ 4. Şarj güç kaynağı: AC 160V~260V

☆ 5. yalıtım: (1), Voltaj ve akım giriş terminalleri ile kabın arasındaki yalıtım direnci ≥100MΩ.

⑵, Çalışma gücü giriş terminalı ve kabın 1 dakika boyunca 2kV (RMS) bir güç frekansına dayanır.
