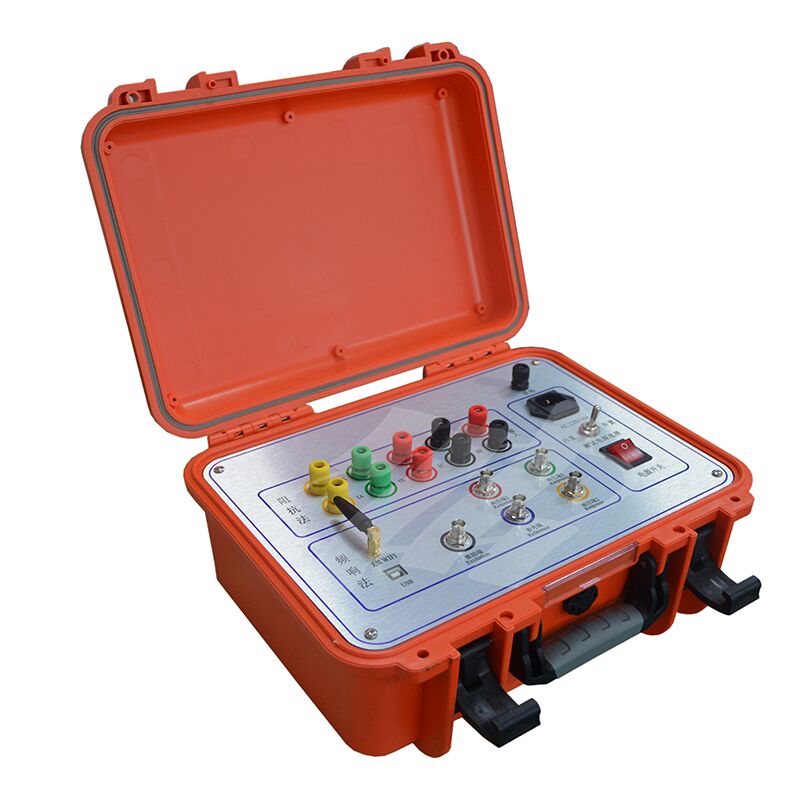

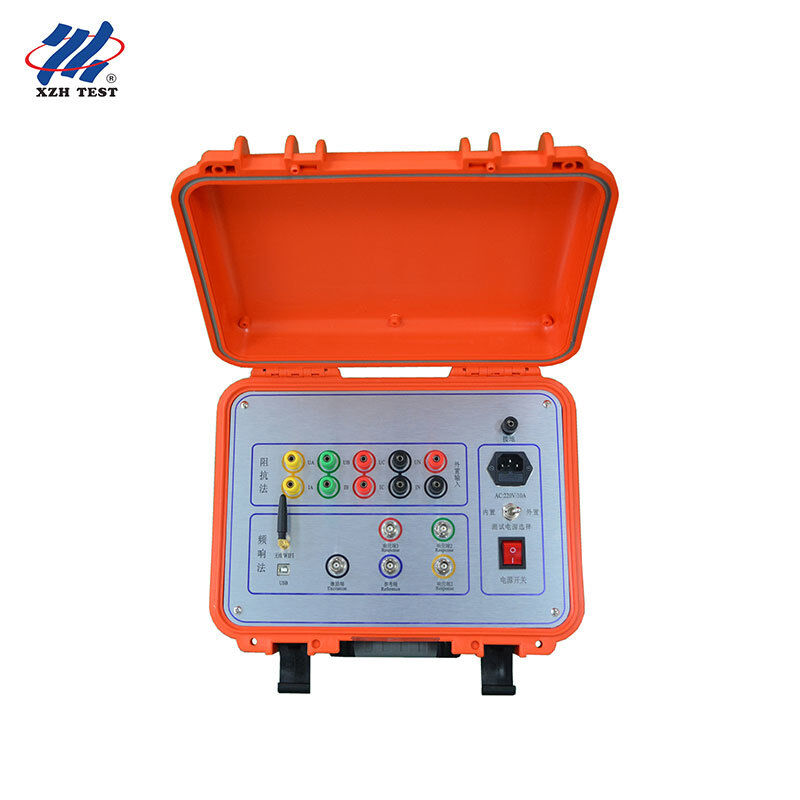

XHBX1502 Transformatör Sargı Deformasyon Teşhis Sistemi
Bir transformatör tasarlandıktan ve üretildikten sonra, sargıları ve iç yapısı sabitlenir. Çok sargılı transformatör sargıları için, aynı voltaj derecelendirmeleri ve sargı yöntemleri, her sargının frekans alanı karakteristik tepkisini kilitleyen sabit parametrelere (Ci, Li) yol açar. Sonuç olarak, üç fazlı sargıların frekans spektrumları etkili bir şekilde karşılaştırılabilir.
Test sırasında, sargılar arası/fazlar arası kısa devreler meydana geldiğinde, nakliye etkileri nedeniyle sargılar kaydığında veya kısa devre/arıza operasyonu sırasında elektromanyetik kuvvetler sargıları deforme ettiğinde transformatör sargı dağıtılmış parametreleri değişir. Bu değişiklikler, frekans tepkisi genlik dalgalanmaları ve rezonans frekansı kaymaları dahil olmak üzere transformatörün orijinal frekans alanı özelliklerini bozar. Tepki analizi kullanılarak tasarlanmış Transformatör Sargı Test Cihazımız, 63kV-500kV güç transformatörlerine uygulanabilen, dahili transformatör arızalarını tespit etmek için son teknoloji ürünü tahribatsız bir araçtır.
Bu test cihazı, transformatör sargı parametrelerinin farklı frekans aralıklarında nasıl tepki verdiğini ölçer. Parametre değişimi büyüklüklerini, frekans tepkisi değişim genliğini/bölgelerini ve eğilim desenlerini değerlendirerek dahili sargı deformasyonunun derecesini değerlendirir. Bu bilgiler kullanılarak, kullanıcılar bir transformatörün ciddi şekilde hasar görüp görmediğini ve revizyon gerektirip gerektirmediğini hızlı bir şekilde belirleyebilir.
Frekans Tepkisi Yöntemi Özellikleri
Transformatör sargı deformasyon test cihazı, bir ölçüm birimi ve analiz yazılımından oluşur. Ölçüm birimi yüksek hızlı tek çipli bir mikrobilgisayar tarafından kontrol edilir ve sinyal üretimi ve sinyal ölçümünü içerir. Ölçüm birimi, bir USB arabirimi aracılığıyla bir tablete veya dizüstü bilgisayara bağlanır.
Test sırasında, yalnızca transformatörün bağlantı baraları çıkarılmalıdır; tüm testler transformatörün kapağı kaldırılmadan veya sökülmeden tamamlanabilir.
Cihaz, 10MHz'e kadar bir frekans tarama aralığına sahip çoklu doğrusal frekans tarama ölçüm sistemleri içerir. Transformatör deformasyonunun daha ayrıntılı bir analizini sağlayarak, frekans tarama aralığı 0.25kHz, 0.5kHz ve 1kHz olarak ayarlanabilir.
Cihaz, otomatik aralık ayarlaması ve otomatik örnekleme frekansı ayarlaması gibi özelliklerle oldukça akıllı ve kullanımı kolaydır.
Yazılım Windows platformunu kullanır ve uyumludur. Kullanıcılara daha rahat ve kullanıcı dostu bir ekran arayüzü sunar.
Birden fazla geçmiş eğrinin aynı anda yüklenmesine izin vererek geçmiş eğri karşılaştırma analizi sağlar. Yatay ve dikey analiz için herhangi bir eğri seçilebilir. Otomatik olarak transformatör sargılarının durumunu teşhis edebilen bir uzman akıllı analiz ve teşhis sistemi ile donatılmıştır. Aynı anda altı eğri yükleyebilir, her eğri için ilgili parametreleri otomatik olarak hesaplayabilir, sargı deformasyonunu otomatik olarak teşhis edebilir ve teşhis referans sonuçları sağlayabilir.
Yazılım, saha kullanımının ihtiyaçlarını tam olarak göz önünde bulundurarak güçlü yönetim fonksiyonlarına sahiptir. Transformatör sargı deformasyon teşhisi için bir temel sağlamak üzere çevresel koşul parametrelerini otomatik olarak kaydeder. Ölçüm verileri otomatik olarak kaydedilir ve kullanıcıların test raporları oluşturmasını kolaylaştıran renkli yazdırma işlevine sahiptir.
Yazılım oldukça kullanıcı dostudur. Ölçüm koşullarının çoğu seçilebilir seçeneklerdir. Detaylı transformatör parametreleri teşhis referansı için kaydedilebilir ve sahada girilmesi gerekmez; bilgi daha sonra eklenebilir veya değiştirilebilir, bu da kullanımını daha kolay hale getirir.
Yazılım oldukça akıllı. Giriş ve çıkış sinyallerini bağladıktan ve koşul parametrelerini ayarladıktan sonra, tüm ölçüm işleri tamamlanabilir. Ölçüm sırasında geçmiş dalga formu eğrileri herhangi bir zamanda karşılaştırma ve gözlem için açılabilir ve ölçüm herhangi bir zamanda durdurulabilir.
Her faz ölçümü için gereken süre 60 saniyeden azdır. Yüksek, orta ve düşük sargılı bir güç transformatörünün sargı deformasyonu ölçümü için gereken toplam süre (kapasite ve voltaj seviyesinden bağımsız olarak) 10 dakikayı geçmez. Kablolama personeli, ölçüm sonuçlarını etkilemeden sinyal giriş ve çıkış kablolarını serbestçe düzenleyebilir. Kablolama personeli, iş gücü yoğunluğunu azaltarak tırmanma ihtiyacını ortadan kaldırarak transformatör yağ tankının üstünde kalabilir.
Sıkça Sorulan Sorular
S1: Bu teşhis sistemi ne tür transformatörleri test edebilir?
XHBX1502, üretim, iletim ve dağıtım uygulamalarında 63kV-500kV güç transformatörleri için tasarlanmıştır. Yüksek, orta ve düşük voltaj sargıları dahil olmak üzere çoklu sargı konfigürasyonlarını destekler, bu da onu hem yeni kurulum doğrulaması hem de endüstriyel trafo merkezleri ve kamu hizmeti altyapısındaki hizmet içi durum izleme için uygun hale getirir.
S2: Test süreci transformatör sökülmesini gerektirir mi?
Hayır. Sistem tamamen tahribatsız teşhisler gerçekleştirir. Testten önce yalnızca bağlantı baraları çıkarılmalıdır. Tüm ölçümler, transformatör kapağı kaldırılmadan, çekirdek bileşenler sökülmeden veya planlanan bakım penceresi dışındaki normal trafo merkezi operasyonları kesintiye uğratılmadan harici olarak yapılır.
S3: Tam bir teşhis döngüsü ne kadar sürer?
Her bireysel faz ölçümü 60 saniyenin altında tamamlanır. Kapsamlı bir üç sargılı transformatör değerlendirmesi - yüksek, orta ve düşük voltaj sargılarını kapsayan - transformatör kapasitesinden veya voltaj derecelendirmesinden bağımsız olarak 10 dakikayı geçmez, bu da verimli çoklu ünite denetim programlarına olanak tanır.
S4: Teşhis yazılımı ne gibi analiz yetenekleri sunar?
Windows tabanlı yazılım, çapraz karşılaştırma için altı adede kadar frekans tepkisi eğrisinin eşzamanlı yüklenmesini destekler. Eğri parametrelerini otomatik olarak hesaplayan, sargı deformasyon desenlerini tanımlayan ve teşhis referans sonuçları üreten bir uzman akıllı teşhis sistemine sahiptir. Geçmiş eğri bindirme, yatay/dikey analiz araçları ve renkli rapor yazdırma standarttır.
S5: Frekans tepkisi analizi sargı deformasyonunu nasıl tespit eder?
Sistem, 10MHz'e kadar doğrusal frekans taramaları uygular (0.25kHz, 0.5kHz ve 1kHz aralıklarında ayarlanabilir) ve sargının frekans alanı tepkisini ölçer. Genlik özelliklerindeki değişiklikler ve rezonans frekansı kaymaları, nakliye etkileri, kısa devre elektromanyetik kuvvetleri veya uzun vadeli malzeme bozulmasından kaynaklanan fiziksel sargı deformasyonunu gösterir. Temel ve geçmiş eğrilere karşı karşılaştırmalı analiz, bakım önceliklendirmesi için deformasyon ciddiyetini ölçer.
