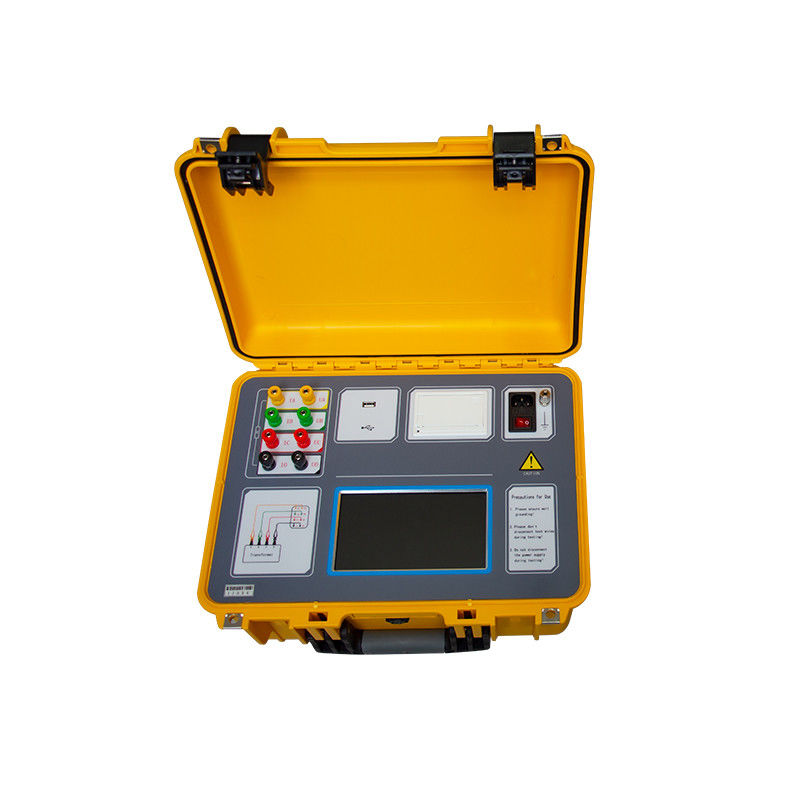

Tek Faz Üç Faz 20A Transformatör DC Sargı Direnci Test Cihazı| XHZ1320A

Name: Tek Faz Üç Faz 20A Transformatör DC Sargı Direnci Test Cihazı| XHZ1320A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	ISO,CE
Model numarası:	XHZ1320A

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

ISO,CE

Model numarası:

XHZ1320A

Gerilim:

220V

İşlev:

Transformatör, motor için DC direnç testi; Manyetik destek ve manyetikliği giderme

Anahtar kelime:

DC sarılma direnci test edici

Çıkış akımı (tek fazlı):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Çıkış akımı (üç fazlı):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Garanti:

1 yıl

Güç:

400

Vurgulamak:

High Light

Vurgulamak:

20A Yüksek Akım Üç Fazlı Test

Manyetik Destekli Hızlı Stabilizasyon

Dahili Manyetik Giderme ve Koruma

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Price Negotiable

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

8-10 gün

Ödeme koşulları:

T/T

Yetenek temini:

1000 adet/yıl

Ürün Tanımı

Hedef uygulama:Elektrik servisi önleyici bakım ekipleri ve arıza oluşmadan önce sarmalama bozulmasını tespit etmek için planlı DC direnç testlerine güvenen alt istasyon varlık yönetimi mühendisleri için özel olarak inşa edilmiş.Fabrika kalite kontrol araçlarından farklı, XZH TEST XHZ1320A alan dayanıklılığı, tek dokunuş testi iş akışları, entegre demanyetizasyon öncelik verir,ve hızla yerleşik raporlama kullanımda olan transformatörler filosunda durum tabanlı bakım stratejilerini desteklemek.

XZH TEST XHZ1320A 20A DC sarma direnci testi

Güç sistemi için, transformatör temel ekipmandır ve uzun süreli güvenilir çalışması, tüm sistemin istikrarı ve güvenilirliği için kritik önem taşımaktadır.DC direnci ölçümü yarı bitmiş ürünler için zorunlu bir test maddesi., bitmiş ürün fabrika testleri, kurulum, teslimat testleri ve elektrik servisleri tarafından önleyici testler.Zayıf kaynak, gevşek bağlantılar, eksik iplikler ve transformatör bobinlerindeki kırık teller, ayrıca işletim kusurları ve gizli tehlikeler.

Hızlı DC direnç ölçümü talebini karşılamak için, XZH TEST XHZ1320A manyetik destek testi, üç fazlı eşzamanlı ölçüm (Yn, Y, △),ve tek bir taşınabilir enstrüman içine otomatik demagnezasyonBüyük güç transformatörlerinde DC direncini ölçmek için ideal bir çözümdür.Çince/İngilizce menü arayüzü, ve tam DC direnç testi için tek seferlik kablolama, XHZ1320A hızlı test hızı, yüksek doğruluk,ve son derece geniş bir ölçüm aralığı .

Alan Bakımının Ana Özellikleri

Üç aşamalı eşzamanlı test:Otomatik üç fazlı dengesizlik oranı hesaplaması ile Yn, Y ve △ sarma konfigürasyonlarını destekler.Flot ölçeğinde önleyici bakım döngüleri için kritik.
Manyetik Asistan Teknolojisi:Transformör çekirdeğini, büyük yüksek endüktansa sargılarındaki akım dengeleme süresini önemli ölçüde kısaltmak için önceden doyurur ve planlı bakım pencereleri sırasında hızlı dönüşü sağlar.
Dahili manyetikleştirme:Automatically removes residual core magnetism after DC testing — essential in maintenance workflows where the transformer must be returned to service immediately after testing to avoid inrush current incidents.
Dayanıklılık Denetimi:5S, 15S ve 30S aralıklarında direnç değişim oranlarını hesaplar, yanlış okumaları önlemek ve bakım döngüleri boyunca güvenilir eğilimleri sağlamak için objektif veri istikrarı ölçümleri sağlar.
Sahada Hazır Korumalar:Anti-back EMF koruması, tel kırılma algılama ve güç arızası verilerinin korunması, zorlu saha ortamlarında hem operatörleri hem de test verilerini korur.
Yerel Raporlama:Dahili termal yazıcı anında test raporları üretir; USB kütle aktarımı ile 200 kayıtlı iç depolama, uzun süreli bakım geçmişini takip etmeyi destekler.
7 inçlik dokunma + jog dial:Yüksek çözünürlüklü 1024 × 600 endüstriyel ekran, dokunmatik ve jog dial işlevini birleştirerek saha koşullarında eldivenleri çıkarma süresini en aza indirerek sezgisel menü navigasyonunu sağlar.

Teknik özellikler

Çıktı Akımı	Tek faz: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA Üç Faz: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Ölçüm aralığı	Tek Faz: 0.5mΩ~25kΩ (çok menzilli)
Doğruluk	± ((Okuma × 0.2% + 2 kelime)
Güç kaynağı	AC220V±10%, 50/60Hz
Çalışma sıcaklığı	-10°C-50°C
Nitelikli Nemlilik	< 90%, yoğunlaşmayan
Boyutları	400 × 315 × 223 mm
Ağırlık	9 kg
Görüntüle	7.0" renkli LCD dokunmatik ekran, 1024×600 çözünürlük
İç depolama	200 Kayıt (USB FAT/FAT32 üzerinden genişletilebilir)

Panel Düzenlemesi

Yüksek Voltaj Terminalleri	Transformörün yüksek gerilimli yan kabuklarına bağlanın (A, B, C, O)
Düşük voltajlı terminaller	Transformörün düşük voltajlı yan kabuklarına bağlanın (a, b, c, o)
Kapasitif dokunmatik ekran	7.0" ekran, 1024×600 çözünürlük, tam dokunma işlevi
Jog Dial Kontrolü	Tüm enstrüman fonksiyonları için tek düğmeli uçuş tekeri
Yer Termini	Güvenilir bir şekilde topraklanması gerekir; toprak noktasından boya veya pas çıkarmak
Güç Aç/Kapat	Başlatmak için yaklaşık 2 saniye basıp tutun.
Termal Yazıcı	Yerel test raporlarının hemen üretilmesi için yerleşik yazıcı
USB Arayüzü	Dış USB flash sürücüsü (FAT/FAT32); veri aktarımı sırasında çıkarılmamalıdır

XHZ1320A

Sıkça Sorulan Sorular

S1: Bu denetleyici, transformatör filosunun önleyici bakım programını nasıl destekler?

XHZ1320A, üç fazlı eşzamanlı ölçüm, birim başına test süresini en aza indirir.5S/15S/30S istikrar analizi, objektif veri kalitesi ölçümleri sağlar., USB ihracatı ile 200 kayıt iç depolama ise uzun vadeli direnç eğilimlerini sağlar.Varlık yöneticileri, planlanmamış kesintilere dönüşmeden önce kademeli olarak sarma bozukluğunu tespit edebilir. Duruma dayalı bakım stratejileri için temel bir yetenek.

S2: Sahada test için hangi sarma konfigürasyonları desteklenir?

Enstrüman, tüm yaygın transformatör sargı konfigürasyonlarını destekliyor: Yn (uygulanabilir nötr ile yıldız), Y (nötr olmadan yıldız) ve △ (delta).Üç aşama da aynı anda ölçülür.Y ve △ yapılandırmaları için, üç fazlı sıralı ölçüm tek bir kablo kuruluşu ile yapılır.Denetleyici otomatik olarak üç fazlı dengesizlik oranını hesaplar. Bu, kurulum durumundaki eğilimleri değerlendirmek için bakım kararlarında kullanılan önemli bir göstergedir..

S3: Temizlik testi iş akışında demanyetizasyon neden önemlidir?

DC direnç testi, doğal olarak transformatör çekirdeğini manyetikleştirir. Eğer transformatör manyetikleşmeden hizmete geri döndürülürse, kalıntı manyetizma şiddetli akım dalgalanmalarına neden olabilir.Sahte diferansiyel koruma yolculuklarıXHZ1320A'nın yerleşik otomatik demanyetizasyon fonksiyonu (seçilebilir 1A, 5A, 10A seviyeleri) kalıntı manyetizmayı sistematik olarak ortadan kaldırır.Denemeden hemen sonra güvenli bir şekilde hizmete geri dönmeyi sağlayan bir kritik gereksinim.

S4: Araç saha operatörlerini nasıl korur ve test verilerini nasıl korur?

XHZ1320A üç katmanlı koruma içerir: geriye karşı EMF koruması, endüktif sarma boşaltmadan gerilim piklerini önler;Kablo kırılma algılama, operatörleri açık devre veya zayıf temas koşullarına derhal uyarır.; ve güç arızası koruması, ana güç kesintisi durumunda devam eden tüm test verilerini korur.Yer terminalinin çalışmadan önce yerleştirme noktasından çıkarılan herhangi bir boya veya pasla güvenilir bir şekilde bağlanması gerekir., ve enstrüman uygun topraklamanın görsel doğrulanmasını sağlar.

S5: Test verileri bakım yönetim sistemleriyle entegrasyon için ihraç edilebilir mi?

Evet, cihaz, her biri sarma konfigürasyonu, musluk pozisyonu, test akımı, ölçülen ve sıcaklık karşılığı direnç değerleri içeren 200'e kadar tam test kaydını içerir.5S/15S/30S istikrar verileri, ve üç fazlı dengesizlik oranı.Kayıtlar, yerleşik termal yazıcı aracılığıyla yerinde yazdırılabilir veya PC tabanlı varlık yönetimi veya CMMS platformlarına aktarmak için bir USB flash sürücüsüne (FAT/FAT32 biçimi) aktarılabilirKayıt yönetimi arayüzü, trend analizi için tarihsel verilerin taramasını, seçici görüntülenmesini, silinmesini ve toplu ihracatını destekler.
