Taşınabilir tek üç fazlı 20A transformatör DC sarma direnç ölçer

Name: Taşınabilir tek üç fazlı 20A transformatör DC sarma direnç ölçer
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Şaanksi, Çin
Marka adı:	XZH TEST
Sertifika:	ISO,CE
Model numarası:	XHZ1320A

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Şaanksi, Çin

Marka adı:

XZH TEST

Sertifika:

ISO,CE

Model numarası:

XHZ1320A

Gerilim:

220V

İşlev:

Transformatör, motor için DC direnç testi; Manyetik destek ve manyetikliği giderme

Anahtar kelime:

DC sarılma direnci test edici

Çıkış akımı (tek fazlı):

20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA

Çıkış akımı (üç fazlı):

10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A

Vurgulamak:

High Light

Vurgulamak:

20A Üç Fazlı Eş Zamanlı Test

Manyetik Destekli Manyetizasyon Giderme Fonksiyonu

7 İnç Dokunmatik Ekran ve Jog Dial

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap kasa

Teslim süresi:

8-10 gün

Ödeme koşulları:

T/T

Yetenek temini:

1200 Adet/Yıl

Ürün Tanımı

🎯 Hedef Uygulama: Mühendislik, trafo üretimindeki kalite güvence/kalite kontrol (QA/QC) departmanları ve fabrika kabul testleri (FAT), yeni kurulum devreye alma ve onarım sonrası doğrulama sırasında hızlı, yüksek akımlı DC direnç doğrulaması gerektiren trafo merkezleri devreye alma mühendisleri için tasarlanmıştır. Rutin saha bakım test cihazlarından farklı olarak XHZ1320A, manyetik destek teknolojisi, üç fazlı eşzamanlı test ve yüksek verimli üretim hattı ve devreye alma iş akışları için otomatik manyetik giderme özelliklerini vurgular.

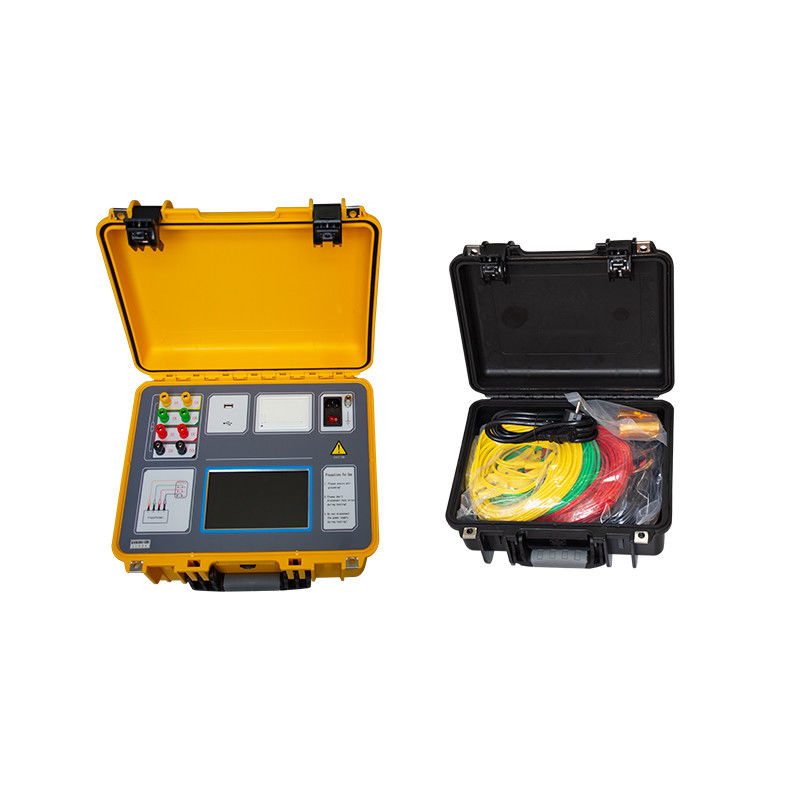

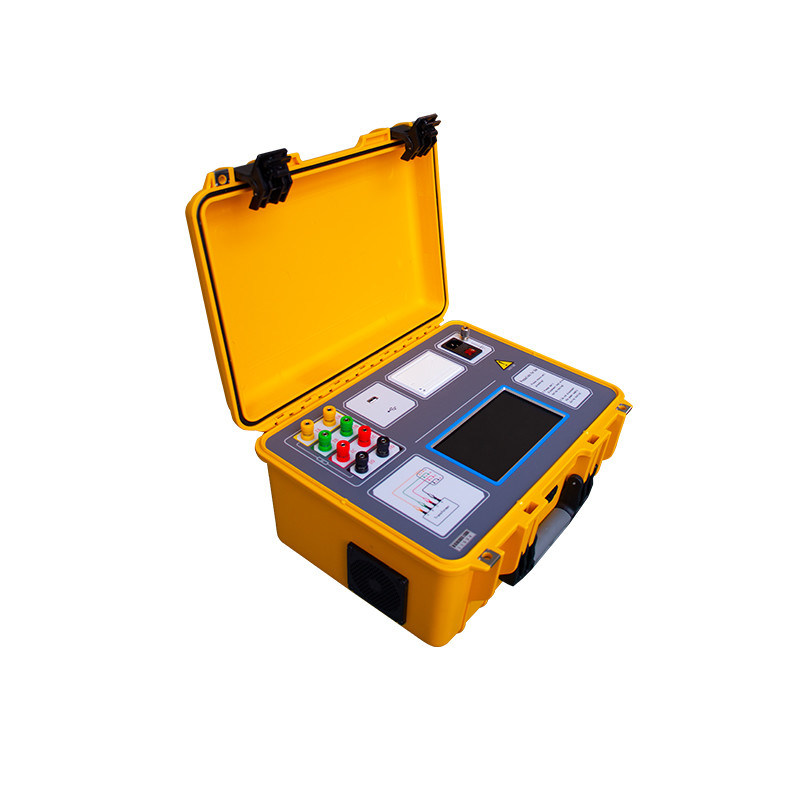

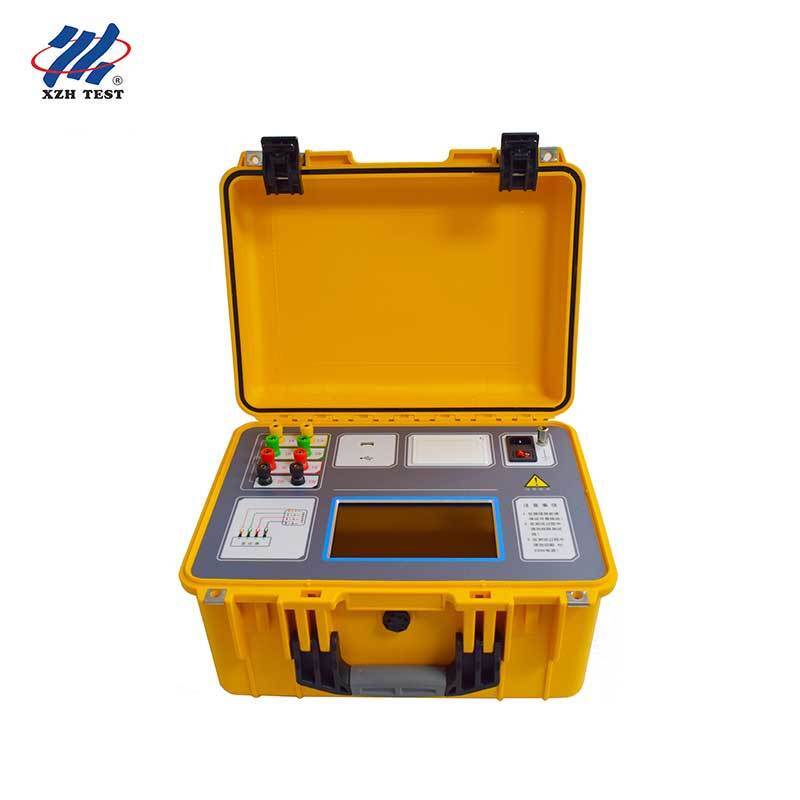

XHZ1320A Taşınabilir 20A DC Sargı Direnci Test Cihazı

Güç sistemi için trafo, çekirdek ekipmandır ve uzun vadeli güvenilir çalışması tüm sistemin kararlılığı ve güvenilirliği için kritiktir. DC direnç ölçümü, yarı mamul ürünler, bitmiş ürün fabrika testleri, kurulum, teslim testleri ve güç şirketleri tarafından yapılan önleyici bakım için zorunlu bir test öğesidir. Trafo sargılarındaki uygun olmayan malzeme seçimi, zayıf kaynak, gevşek bağlantılar, eksik teller ve kırık teller gibi üretim kusurlarını ve ayrıca operasyonel kusurları ve gizli tehlikeleri etkili bir şekilde tespit eder.

Hızlı DC direnç ölçümü talebini karşılamak için XHZ1320A, manyetik destekli test, üç fazlı eşzamanlı ölçüm (Yn, Y, △) ve otomatik manyetik gidermeyi tek bir taşınabilir cihazda entegre eder. Büyük güç trafolarının DC direncini ölçmek için ideal çözümdür. 7 inç endüstriyel sınıf gerçek renkli dokunmatik ekranı, jog kadran kontrolü, Çince/İngilizce menü arayüzü ve tam DC direnç testi için tek seferlik kablolama ile XHZ1320A, hızlı test hızı, yüksek doğruluk ve ultra geniş ölçüm aralığı sunar.

Ana Özellikler

Üç Fazlı Eşzamanlı Test: Otomatik üç fazlı dengesizlik oranı hesaplaması ile Yn, Y ve △ sargı konfigürasyonlarını destekler, tekrarlanan tek fazlı ölçümlere olan ihtiyacı ortadan kaldırır.
Manyetik Destek Teknolojisi: Büyük trafolar için sargı doygunluk süresini azaltır, doğruluğu tehlikeye atmadan test süresini önemli ölçüde kısaltır.
Dahili Manyetik Giderme: Otomatik manyetik giderme fonksiyonu, DC testinden sonra artık manyetizmayı ortadan kaldırarak trafo çekirdek performansını ve sonraki ekipmanları korur.
Kararlılık Analizi: Veri kararlılığını doğrulamaya ve hatalı okumaları önlemeye yardımcı olmak için 5S, 15S ve 30S aralıklarında direnç değişim oranlarını otomatik olarak hesaplar.
Kapsamlı Koruma: Operatör güvenliğini ve cihaz bütünlüğünü sağlamak için geri EMF koruması, tel kopması tespiti ve güç kesintisi koruması özelliklerine sahiptir.
Veri Yönetimi: 200 test kaydı için dahili depolama, USB yığın depolama desteği (FAT/FAT32); yerinde rapor oluşturma için entegre termal yazıcı.
7 İnç Endüstriyel Ekran: Saha koşullarında rahat insan-makine etkileşimi için jog kadran kontrolüne sahip yüksek çözünürlüklü 1024×600 gerçek renkli dokunmatik ekran.

Teknik Özellikler

Çıkış Akımı	Tek Faz: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA Üç Faz: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A
Ölçüm Aralığı	Tek Faz: 0.5mΩ~25kΩ (çoklu aralık) \| Üç Faz: 0.5mΩ~80Ω
Doğruluk	±(Okuma × 0.2% + 2 kelime)
Güç Kaynağı	AC220V±10%, 50/60Hz
Çalışma Sıcaklığı	-10℃～50℃
Bağıl Nem	<90%, Yoğuşmasız
Boyutlar	400 × 315 × 223 mm
Ağırlık	9 kg
Ekran	7.0" Renkli LCD Dokunmatik Ekran, 1024×600 Çözünürlük
Dahili Depolama	200 Kayıt (USB ile Genişletilebilir)

Panel Düzeni

Yüksek Gerilim Terminalleri	Trafo yüksek gerilim tarafı izolatörlerine (A, B, C, O) bağlanır
Düşük Gerilim Terminalleri	Trafo düşük gerilim tarafı izolatörlerine (a, b, c, o) bağlanır
Kapasitif Dokunmatik Ekran	7.0" ekran, 1024×600 çözünürlük, tam dokunmatik işlem
Jog Kadran Kontrolü	Tüm cihaz fonksiyonları için tek düğmeli volan
Toprak Terminali	Güvenilir bir şekilde topraklanmalıdır; toprak noktasındaki boya veya pası temizleyin
Güç Açma/Kapama	Başlatmak için yaklaşık 2 saniye basılı tutun
Termal Yazıcı	Yerinde test raporu oluşturma için dahili yazıcı
USB Arayüzü	Harici USB flash sürücü (FAT/FAT32); veri aktarımı sırasında çıkarmayın

XHZ1320A

Sıkça Sorulan Sorular

S1: Üç fazlı test hangi sargı konfigürasyonlarını destekler?

XHZ1320A, Yn (nötr ile yıldız), Y (nötr olmadan yıldız) ve △ (üçgen) sargı konfigürasyonlarını destekler. Yn sargılar için üç fazlı DC direnci eşzamanlı olarak ölçülür. Y ve △ sargılar için, tek bir kablolama kurulumunda üç fazlı ölçümler sırayla gerçekleştirilir. Cihaz, tüm konfigürasyonlar için üç fazlı dengesizlik oranını otomatik olarak hesaplayarak trafo üreticileri için QA/QC raporlamasını kolaylaştırır.

S2: Manyetik destek teknolojisi test verimliliğini nasıl artırır?

Manyetik destek, büyük güç trafoları ile yüksek endüktanslı sargıların ölçülmesinde DC test akımının kararlı hale gelmesi için gereken süreyi önemli ölçüde azaltmak üzere trafo çekirdeğini önceden doyurmak için kontrollü bir yardımcı akım uygular. Bu, özellikle verimliliğin kritik olduğu üretim QA ortamlarında değerlidir - geleneksel DC direnç test cihazlarına kıyasla birim test süresini %60'a kadar azaltır ve ölçüm doğruluğundan ödün vermez.

S3: DC direnç testinden sonra otomatik manyetik giderme gerekli midir?

Evet. DC direnç testi, trafo çekirdeğini doğası gereği manyetize eder, bu da yeniden enerji verildiğinde ani akım dalgalanmalarına neden olabilir, sonraki teşhis testlerini engelleyebilir ve bağlı ekipmana zarar verebilir. XHZ1320A, artık manyetizmayı sistematik olarak gideren seçilebilir akım seviyelerine (1A, 5A, 10A) sahip dahili bir otomatik manyetik giderme fonksiyonu içerir. İlerleme çubuğu gerçek zamanlı geri bildirim sağlar ve manuel müdahale gerektirmeden otomatik olarak tamamlanır.

S4: Cihaza hangi güvenlik korumaları entegre edilmiştir?

XHZ1320A, birden fazla koruma katmanına sahiptir: geri EMF koruması, endüktif yükler boşaldığında cihazı korur; tel kopması tespiti, test kablolarındaki açık devre koşulları hakkında operatörleri hemen uyarır; güç kesintisi koruması, şebeke gücü kesilirse test verilerinin korunmasını sağlar. Ek olarak, toprak terminali çalıştırmadan önce güvenilir bir şekilde bağlanmalıdır ve cihaz, yanlış topraklama koşulları için görsel uyarılar sağlar.

S5: Test cihazı hangi veri yönetimi ve dışa aktarma yeteneklerini sunar?

Cihaz, sargı konfigürasyonu, kademe konumu, test akımı, ölçülen direnç değerleri, sıcaklık telafili değerler, 5S/15S/30S kararlılık analizi ve üç fazlı dengesizlik oranı dahil olmak üzere eksiksiz test parametrelerini içeren 200 adede kadar test kaydını dahili olarak depolar. Veriler, dahili termal yazıcı aracılığıyla doğrudan yazdırılabilir veya PC tabanlı raporlama sistemlerine aktarım için bir USB flash sürücüye (FAT/FAT32 formatı) aktarılabilir. Kayıt sorgulama arayüzü, depolanan test verilerinin göz atılmasını, görüntülenmesini, silinmesini ve seçici olarak dışa aktarılmasını destekler.
