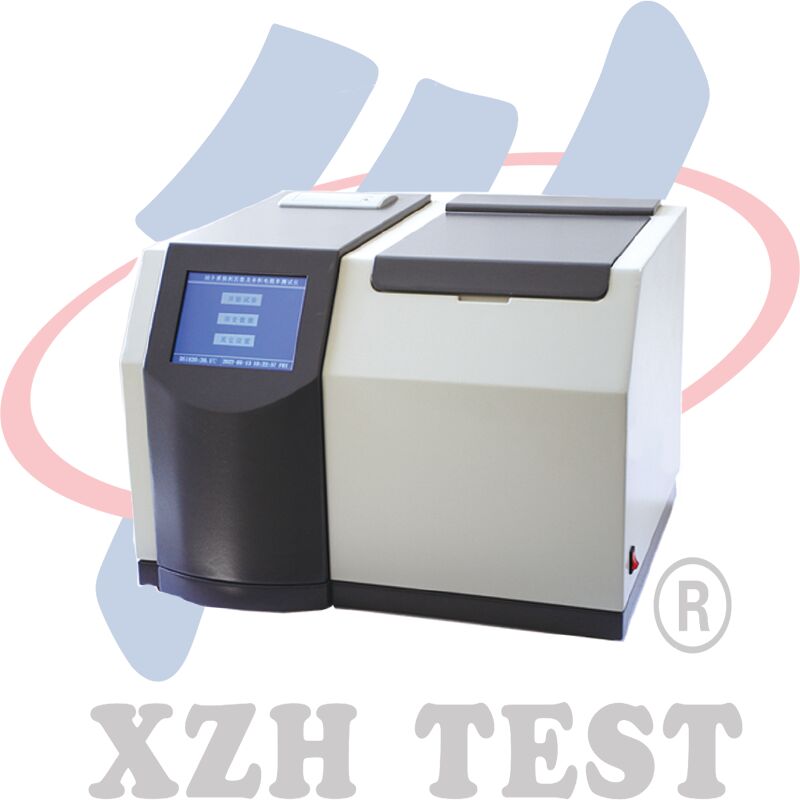

İndüksiyon ısıtma ile Yağ Direnci ve Dielektrik Kayıp Testi

XHYS101

Yalıtım Yağı Dielektrik Kayıp Test Cihazı, güç ekipmanlarındaki yalıtım sıvılarının üç temel parametresini test etme konusunda uzmandır: dielektrik kayıp değeri, dielektrik geçirgenlik ve hacimsel direnç. Tek çipli mikrobilgisayar teknolojisi ile donatılmış olup, ısıtma, sıcaklık düzenlemesi, veri toplama, hesaplama, sonuç görselleştirme, yazdırma ve veri saklama dahil olmak üzere tamamen otomatik süreçler sağlar.

Performans Özellikleri:
(1) Yağ kabı, dielektrik kayıp test sonuçları üzerindeki kaçak kapasitans ve sızıntı etkisini ortadan kaldıran, 2 mm'lik bir elektrot aralığına sahip, GB/T5654-2007 ulusal standardına uygun üç elektrotlu bir yapıya sahiptir.

(2) Cihaz, orta frekanslı indüksiyonlu ısıtma ve bir PID sıcaklık kontrol algoritması kullanır. Bu ısıtma yöntemi, yağ kabı ile ısıtma elemanı arasında temas olmaması, homojen ısıtma, hızlı hız ve kolay kontrol avantajlarına sahiptir ve sıcaklığın önceden ayarlanmış sıcaklık hatası aralığında sıkı bir şekilde kontrol edilmesini sağlar.

(3) Dahili standart kondansatör, SF6 gazı dolu üç elektrotlu bir kondansatördür. Bu kondansatörün dielektrik kaybı ve kapasitansı, ortam sıcaklığı ve neminden etkilenmez, bu da uzun süreli kullanımdan sonra bile cihazın doğruluğunu sağlar.

(4) Kapsamlı koruma fonksiyonları. Aşırı gerilim, aşırı akım veya yüksek gerilim kısa devresi durumunda, cihaz yüksek gerilimi hızla kesebilir ve bir uyarı mesajı yayınlayabilir. Sıcaklık sensörü arızalanırsa veya bağlı değilse de bir uyarı mesajı yayınlanır.

Orta frekanslı indüksiyonlu ısıtma fırınına bir sıcaklık sınırlama rölesi takılmıştır. Sıcaklık 120 santigrat dereceyi aştığında, röle serbest bırakılır ve ısıtma durur.

(5) Uygun test parametre ayarları. Sıcaklık ayar aralığı: 40~120℃, AC gerilim ayar aralığı:

200~2200V, DC gerilim ayar aralığı: 0~500V.

(6)  Net bir ekran için geniş ekranlı TFT tam renkli LCD dokunmatik ekran kullanır. Basit ayarlarla, cihaz otomatik olarak testleri gerçekleştirebilir ve test sonuçlarını otomatik olarak saklayıp yazdırabilir.

(7) Dahili gerçek zamanlı saat; test tarihi ve saati, test sonuçlarıyla birlikte kaydedilebilir, görüntülenebilir ve yazdırılabilir.

(8) Boş elektrot kabı kalibrasyon fonksiyonu. Boş elektrot kabının temizleme ve montaj durumunu belirlemek için boş elektrot kabının kapasitansını ve dielektrik kayıp faktörünü ölçer. Kalibrasyon verileri, göreceli dielektrik geçirgenlik ve DC direncin doğru hesaplanmasını kolaylaştırmak için otomatik olarak kaydedilir.

(9) Cihaz, yüksek test doğruluğu ve hızı sağlayan RAM9 platformunu temel alır.

Uygulama Alanları:
* Enerji sistemleri: enerji üretimi, iletimi, transformasyonu ve dağıtımı;
* Fabrikalar ve madenler: büyük ölçekli üretim tesisleri ve çeşitli madencilik şirketleri;
* Metalurji ve petrokimya: eritme, kimya endüstrisi, su arıtma vb.;
* Ulaşım: limanlar/demiryolları/otoyollar/havaalanları ve belediye sokak aydınlatması vb.;
* İşletmeler ve kurumlar: büyük işletmelerin ve kurumların lojistik departmanları;
* İnşaat sektörü: büyük inşaat ve emlak yönetimi şirketleri;
* Enerji ekipmanı kurulumu ve testi: çeşitli seviyelerdeki enerji kurulum ve devreye alma şirketleri;
