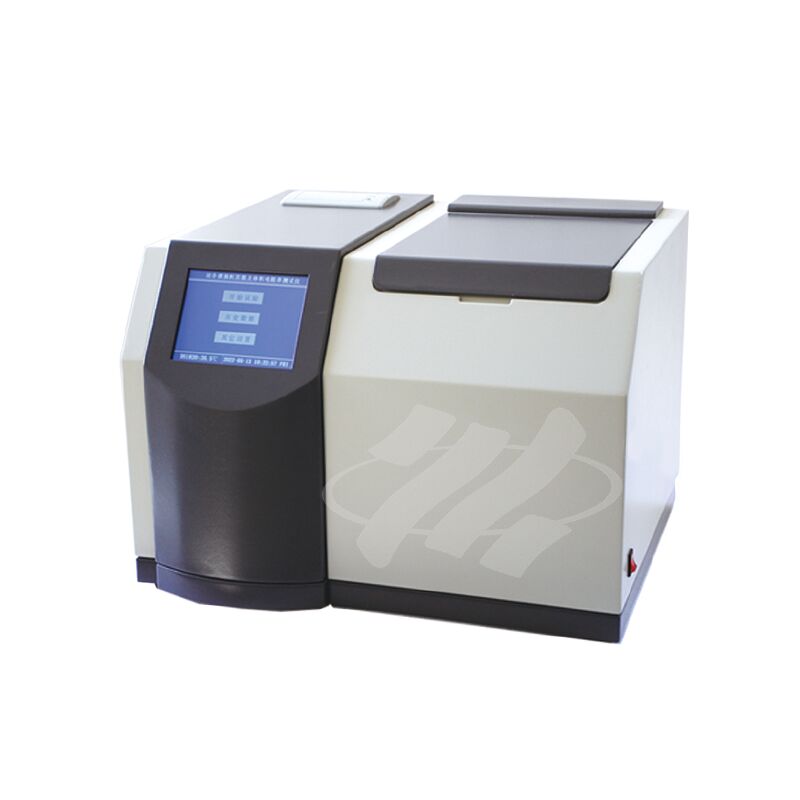

Üç elektrot yapılı Yalıtım Yağı Test Cihazı

XHYS101

Yalıtım Yağı Dielektrik Kayıp Test Cihazı, öncelikle elektrik güç ekipmanlarında kullanılan yalıtım sıvılarının dielektrik kayıp değerini, dielektrik geçirgenliğini ve hacimsel özdirencinin ölçümü için tasarlanmıştır. Tek çipli mikrobilgisayar teknolojisini benimseyen bu cihaz, sıcaklık yükseltme, sıcaklık kontrolü, veri örneklemesi, hesaplama, görüntüleme, yazdırma ve veri depolama dahil olmak üzere tam bir operasyon dizisini otomatik olarak yürütür.

Performans Özellikleri:

(1) Yağ kabı, dielektrik kayıp test sonuçları üzerindeki kaçak kapasitans ve sızıntının etkisini ortadan kaldıran, 2 mm'lik bir elektrot aralığına sahip, ulusal standart GB/T5654-2007'ye uygun üç elektrotlu bir yapıya sahiptir.

(2) Cihaz, orta frekanslı indüksiyonlu ısıtma ve bir PID sıcaklık kontrol algoritması kullanır. Bu ısıtma yöntemi, yağ kabı ile ısıtma elemanı arasında temas olmaması, homojen ısıtma, hızlı hız ve kolay kontrol avantajlarına sahiptir ve sıcaklığın önceden ayarlanmış sıcaklık hatası aralığında sıkı bir şekilde kontrol edilmesini sağlar.

(3) Dahili standart kondansatör, SF6 gazı dolu üç elektrotlu bir kondansatördür. Bu kondansatörün dielektrik kaybı ve kapasitansı, ortam sıcaklığı ve neminden etkilenmez, uzun süreli kullanımdan sonra bile cihazın doğruluğunu sağlar.

(4) Kapsamlı koruma fonksiyonları. Aşırı gerilim, aşırı akım veya yüksek gerilim kısa devresi durumunda, cihaz yüksek gerilimi hızla kesebilir ve bir uyarı mesajı yayınlayabilir. Sıcaklık sensörü arızalanırsa veya bağlı değilse de bir uyarı mesajı yayınlanır. Orta frekanslı indüksiyonlu ısıtma fırınına bir sıcaklık sınırlama rölesi takılmıştır. Sıcaklık 120 santigrat dereceyi aşarsa, röle serbest bırakılır ve ısıtma durur.

(5) Uygun test parametre ayarları. Sıcaklık ayar aralığı: 40~120℃, AC gerilim ayar aralığı:

200~2200V, DC gerilim ayar aralığı: 0~500V.

(6)  Net bir görüntü için geniş ekranlı TFT tam renkli LCD dokunmatik ekran kullanır. Basit ayarlarla, cihaz otomatik olarak testleri gerçekleştirebilir ve test sonuçlarını otomatik olarak saklayabilir ve yazdırabilir.

(7) Dahili gerçek zamanlı saat; test tarihi ve saati, test sonuçlarıyla birlikte kaydedilebilir, görüntülenebilir ve yazdırılabilir.

(8) Boş elektrot kabı kalibrasyon fonksiyonu. Boş elektrot kabının temizleme ve montaj durumunu belirlemek için boş elektrot kabının kapasitansını ve dielektrik kayıp faktörünü ölçer. Kalibrasyon verileri, göreceli dielektrik geçirgenlik ve DC özdirencinin doğru hesaplanmasını kolaylaştırmak için otomatik olarak kaydedilir.

(9) Cihaz, yüksek test doğruluğu ve hızı sağlayan RAM9 platformunu temel alır.

Teknik Özellikler

☆ Güç Kaynağı Gerilimi: AC 220V±10%

☆ Güç Kaynağı Frekansı: 50Hz/60Hz ±1%

☆ Ölçüm Aralığı: Kapasitans: 5pF～200pF

Bağıl Dielektrik Geçirgenlik: 1.000～30.000

Dielektrik Kayıp Faktörü: 0.00001～100

DC Özdirenç: 2.5 MΩm～20 TΩm

Ölçüm Doğruluğu: Bağıl Dielektrik Geçirgenlik: Okumanın ±(1～10)%'si

Dielektrik Kayıp Faktörü: Okumanın ±(5%'si ± 0.0002)

DC Özdirenç: Okumanın ±%10'u

Çözünürlük: Kapasitans: 0.01pF

Bağıl Dielektrik Geçirgenlik: 0.001

Dielektrik Kayıp Faktörü: 0.00001

Sıcaklık Ölçüm Aralığı: 40～120℃

Sıcaklık Ölçüm Hatası: ±0.5℃

AC Test Gerilimi: 200～2200V, sürekli ayarlanabilir, frekans 50Hz

DC Test Gerilimi: 0～500V, sürekli ayarlanabilir

Güç Tüketimi: 500W

Ortam Sıcaklığı: 0℃～40℃

Bağıl Nem:

<%75
