XHBB128B
Güç transformatörleri için zorunlu dönüş oranı/teglik oranı testi üretim (yarı bitmiş/bitmiş aşamalar), yeni ünitelerin önceden kullanıma sunulması,ve Elektrik Enerjisi Bakanlığı önleyici test protokollerine göreBu test, dönüş oranının doğruluğunu, tuş değiştiricisinin durumunu, dönüşler arasındaki kısa devreyi ve paralel işletim uygunluğunu kontrol eder.Kolay okunması zor sonuçlar ve aşama aşama testlerDönüş oranı test cihazımız bu sorunları çözüyor, sezgisel bir işletim, üç fazlı hassas bir inverter güç kaynağı, hızlı test hızı ve yüksek doğruluk.
Teknik parametreler
| Test aralığı |
0.9 ~ 10000 |
| Ölçüm doğruluğu |
± 0,1% + 2 kelime (0,9-500)
± 0,2% + 2 kelime (501-2000)
± 0,5% + 2 kelime (2001-10000)
|
| Karar |
0.0001 dakikası |
| Çıktı voltajı |
yüküne göre otomatik olarak ayarlanır |
| Çalışma güç kaynağı |
AC220V ± 10% 50 ± 1Hz |
| Çevre sıcaklığı |
- 10 °C ~ 40 °C |
| Nitelikli nem |
≤ 85%, yoğunlaşma yok |

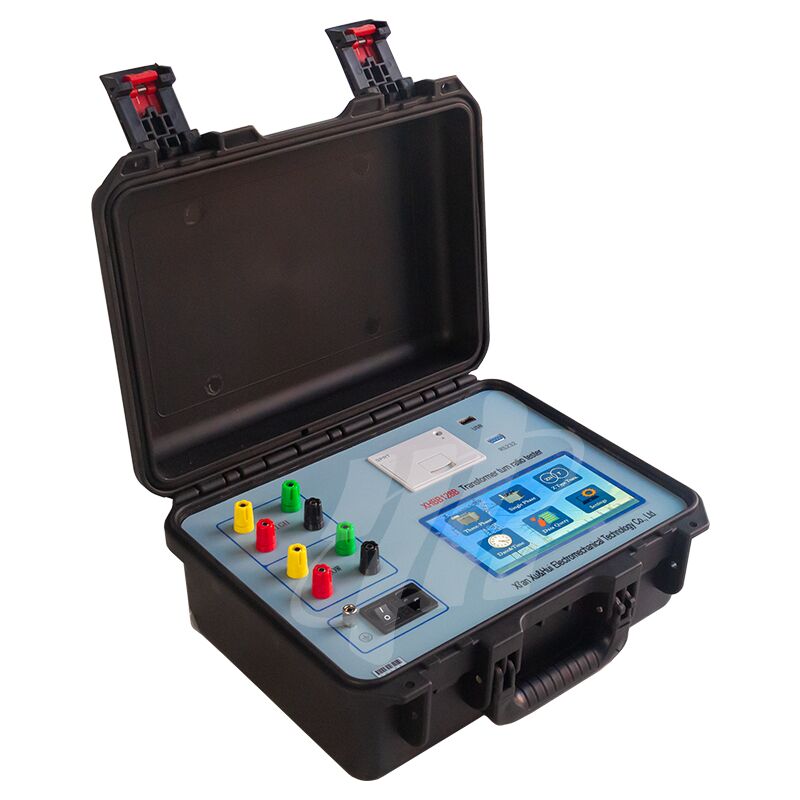

Panel açıklaması
(1) Ekran: 7 inç yüksek çözünürlüklü renk dokunmatik ekran LCD, dijital ayar arka ışık, ekran işlev menüsü ve test sonuçları.
(2) Yüksek voltaj terminal: test hattının sarı, yeşil, kırmızı ve siyah terminallerini bağlayın ve test edilen transformatörün yüksek voltaj tarafındaki üç fazı a, B, C ve O'yu bağlayın.
(3) Düşük voltajlı terminal: sarı, yeşil, kırmızı ve siyah, test edilen transformatörün düşük voltajlı tarafında üç aşamaya a, B, C ve o bağlanır.
(4). AC220V: AC220V güç frekansı güç kaynağına bağlı tüm makinenin güç giriş portu.
(5). koruyucu topraklama noktası.
İletişim: seri iletişim
(7). USB: USB depolama
(8). Yazıcı: ölçümden sonra test sonuçlarını yazdırır.
Eklerin listesi
|
Seri numarası
|
Adı
|
miktarı
|
|
1
|
Değişim oranı test edici
|
1 set
|
|
2
|
Güç kablosu
|
1
|
|
3
|
Test hattı
|
1 set
|
|
4
|
Seri bağlantı hattı
|
1
|
|
5
|
toprak tel
|
1
|
|
6
|
Baskı kağıdı
|
1
|
|
7
|
Sigorta (1A)
|
2
|
