XHBX1502
Bir transformatörün tasarımı ve üretimi tamamlandığında, sargıları ve iç kurulumu kalıcı olarak ayarlanır. Çok sargılı bir transformatör için, aynı gerilim sınıfına ve sarım tekniğine sahip sargılar sabit Ci ve Li parametrelerine sahip olacaktır; bu, her bir sargının frekans alanındaki yanıtının da sabit olduğu ve üç fazlı sargıların frekans desenlerinin karşılaştırılabileceği anlamına gelir.

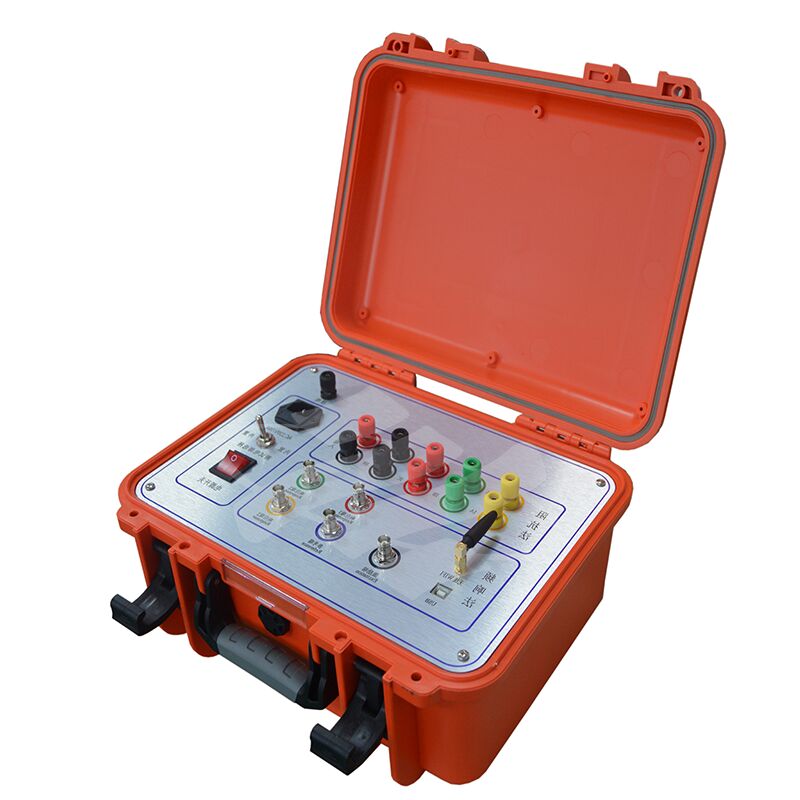

Test sırasında kısa devreler (sargılar veya fazlar arasında), nakliye sırasında sargıları hareket ettiren sarsıntılar veya kısa devre/arıza çalıştırmaları sırasında elektromanyetik çekmeden kaynaklanan sargı eğilmesi gibi şeyler, transformatörün sargılarının "dağıtılmış parametrelerini" değiştirecektir. Bu, transformatörün orijinal frekans tabanlı özelliklerini bozar: frekans yanıtının ne kadar güçlü olduğu veya ana rezonans frekanslarındaki kaymalar gibi değişiklikler düşünün. Transformatör Sargı Test Cihazı - yanıt analizi teknolojisiyle üretilmiştir - iç transformatör arızalarını kontrol etmek için yeni bir tür tahribatsız araçtır ve 63kV'dan 500kV'a kadar güç transformatörleri için çalışır.
Bu test cihazı, transformatörün iç sargı parametrelerinin farklı frekans aralıklarında nasıl tepki verdiğini ölçer ve nicelleştirir. Bu parametre kaymalarının ne kadar büyük olduğuna, frekans yanıtlarının nerede ve ne kadar değiştiğine ve bu değişikliklerin yönüne bakarak sargıların ne kadar değiştiğini belirler. Buradan, sonuçları transformatörün ciddi şekilde hasar görüp görmediğini ve büyük bir onarıma ihtiyacı olup olmadığını anlamak için kullanabilirsiniz.
Teknik Parametreler
| Genlik ölçüm aralığı |
(-120dB) ila (+20dB) |
| Genlik ölçüm doğruluğu |
0.1dB |
| Tarama frekansı doğruluğu |
0.005% |
| Sinyal giriş empedansı |
1MΩ |
| Sinyal çıkış empedansı |
50Ω |
| Sinyal çıkış genliği |
±20V |
Diğer Teknik Parametreler
1. Genlik Ölçüm Aralığı: (-120dB) ila (+20dB)
2. Genlik Ölçüm Doğruluğu: 0.1dB
3. Tarama Frekansı Doğruluğu: %0.005
4. Sinyal Giriş Empedansı: 1MΩ
5. Sinyal Çıkış Empedansı: 50Ω
6. Sinyal Çıkış Genliği: ±20V
7. Faz İçi Test Tekrarlanabilirliği: %99.9
8. Ölçüm Cihazı Boyutları (U x G x Y): 340 x 240 x 210 (mm)
9. Cihaz Alüminyum Alaşımlı Kasa Boyutları (U x G x Y): 370 x 280 x 260 (mm), Kablo Kutusu Alüminyum Alaşımlı Kasa Boyutları (U x G x Y): 420 x 300 x 300 (mm)
10. Toplam Ağırlık: 20Kg
11. Çalışma Sıcaklığı: -10℃ ila +40℃ Depolama Sıcaklığı: -20℃ ila +70℃
Bağıl Nem:<%90, yoğuşmasız
