XHBX1502
Bir transformatörün tasarımı ve üretimi tamamlandıktan sonra, bobinleri ve iç yapısı kalıcı olarak ayarlanır.Aynı gerilim sınıfını ve sarma yöntemini paylaşırlarsa, her bobinin karşılıklı parametreleri (Ci, Li) belirlenecek. Sonuç olarak, her bobinin frekans alanı karakteristik yanıtı da belirlenir.ve ilgili üç fazlı bobinlerin frekans spektrumları belli bir oranda karşılaştırılabilirlik göstermektedir..
Transformör testi sırasında meydana gelen interturn veya fazdan fazaya kısa devre, nakliye sırasında meydana gelen çarpmalar (koliplerin göreceli yer değiştirmesine neden olan),kısa devre veya arıza koşulları sırasında elektromanyetik kuvvetler tarafından indüklenen bobin ve deformasyon tüm dönüştürücü sargılarının dağıtılmış parametrelerini değiştirecektirBu da dönüştürücülerin orijinal frekans alanı özelliklerini, özellikle frekans tepkisinde amplituda değişikliklerini ve rezonans frekans noktalarında kaymaları etkiler ve değiştirir.Transformör sarma test cihazı, tepki analizi yöntemleri temelinde geliştirilen, transformatörlerin iç hatalarını tespit etmek için yenilikçi yıkıcı olmayan test cihazıdır.63kV ile 500kV arasında değişen güç transformatörlerinde iç yapısal hataları test etmek için uygundur..
Transformer Winding Tester, farklı frekans alanlarında iç transformatör sarma parametrelerinin yanıt değişikliklerini ölçer.Bu parametre değişimlerinin büyüklüğünü analiz ederek, transformatörün iç sargılarının değişim derecesini belirler., frekans yanıt değişimlerinin amplitudu ve bölgesi ve bu değişimlerin eğilimleri.Daha sonra, transformatörün ciddi hasar alıp almadığı ve büyük bakım gerekip gerekmediği hakkında yargılamaları sağlar..
| Tarama frekansı ölçüm aralığı |
(10Hz) -(10MHz), 40000 süpürme noktası, çözünürlük 0.25kHz, 0.5kHz ve 1kHz |
| Tarama frekansı ölçüm aralığı |
(0.5kHz) - ((1MHz), 2000 tarama noktası |
| Nitelikli nem |
< 90%, yoğunlaşmayan |
| Çalışma sıcaklığı |
-10°C - +40°C |
| Depolama sıcaklığı |
-20°C ila +70°C |
| Faz içi testin tekrarlanabilirliği |
99.9% |
Frekans yanıt yönteminin özellikleri:

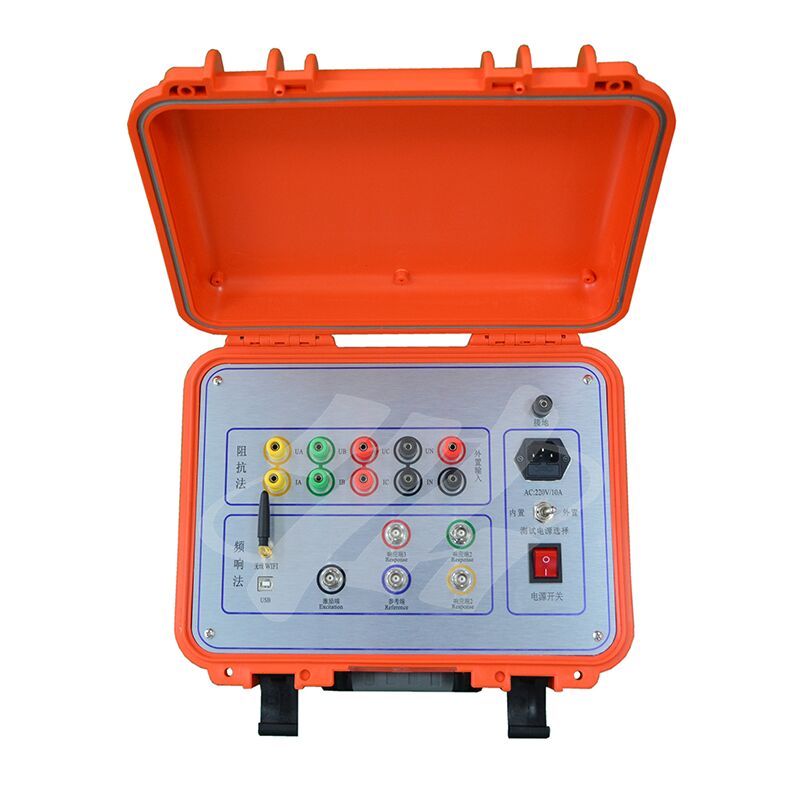

1Transformör sarmaşası deformasyon testi, bir ölçüm ünitesi ve analiz yazılımından oluşur.Ölçüm birimi, yüksek hızlı tek çipli bir mikro bilgisayarla kontrol edilir ve sinyal üretimi ve sinyal ölçüm bileşenlerini içerir.Ölçüm birimi, USB arayüzü üzerinden bir tablet veya dizüstü bilgisayara bağlanır.
2Test sırasında, sadece transformatörün bağlantı barlarının bağlantısını kesmek gerekir; tüm testler transformatör kapağını kaldırmadan veya transformatörü sökmeden tamamlanabilir.
3Enstrüman, [frekans değeri] 'ye kadar bir doğrusal frekans süpürme aralığı ile birden fazla doğrusal frekans süpürme ölçüm sistemine sahiptir.
