XHBX1501

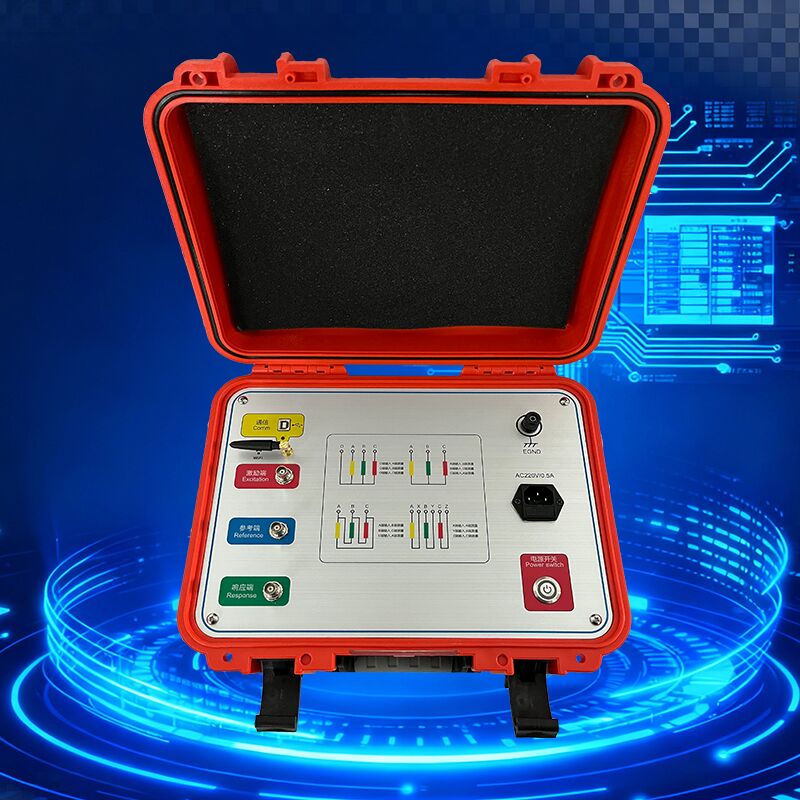

Ürün Genel Görünümü
Bir transformatör tasarlandığında ve inşa edildiğinde, bobinleri ve iç düzenleri taşta ayarlanır.Voltaj sınıfı ve sarma yöntemi ile eşleşen bobinler Ci ve Li parametrelerini ayarlamış olacaklar, böylece frekans alanı yanıtları sabitleştirilir., ve üç fazlı bobin frekans kalıpları doğrudan karşılaştırılabilir.
Kısa devre (sınav sırasında), nakliye hasarı (kolip hareketi) veya elektromanyetik gerilimden kaynaklanan kolip bükülmesi gibi sorunlar (yararsızlıklar sırasında) sargıların dağıtılmış parametrelerini değiştirecektir.Bu, transformatörün orijinal frekans özelliklerini bozuyor.Cevap genişliğinde veya rezonans frekansında değişiklikler düşünün.Transformer Winding Tester'imiz bu sorunları yıkıcı olmayan bir şekilde tespit etmek için yanıt analizi kullanıyor. 63kV ile 500kV arasında güç transformatörlerinde iç hataları kontrol etmek için mükemmel..
Sınavcı, sarma parametrelerinin farklı frekanslarda nasıl tepki verdiğini ölçer, sonra bu verileri deformasyon şiddetine dair anlayışlara dönüştürür. Değişikliklerin ne kadar büyük olduğuna bakar,frekans tepkilerinin nerede/ne zaman değiştiğiBu bilgiyle, bir transformatörün ciddi şekilde hasarlı olup olmadığını ve tam bir tadilata ihtiyaç duyduğunu söyleyebilirsiniz.
Çalışan bir transformatör için eski frekans verileriniz olmasa bile, arızalı bobin spektrumlarını karşılaştırarak hataları değerlendirebilirsiniz.Performansı izlemeyi kolaylaştırır., kazaları analiz etmek ve bakımı planlamak.
Bu tester, süper hassas ölçümler için bir dizüstü bilgisayar ile tek çipli bir mikro bilgisayarı eşleştirir.ve ihtiyacınız olan tüm test/analiz araçlarına sahiptir.
Teknik parametreler
| Faz içi testin tekrarlanabilirliği |
99.9% |
| Sinyal çıkış genişliği |
±20V |
| Sinyal çıkış impedansı |
50Ω |
| Sinyal giriş impedansı |
1MΩ |
| Tarama frekansı doğruluğu |
0.005% |
Performans Özellikleri
- Yüksek hızlı çift kanallı 16 bit A/D örnekleme (dalga şekli eğrilikleri, dokunuş düğmesi değiştirildiğinde, yerüstü test sırasında net değişiklikler gösterir).
- Sinyal çıkış amplitudu, maksimum zirve amplitudu ±10V ile yazılım ayarlanabilir.
- Bilgisayar otomatik olarak test sonuçlarını analiz eder ve elektronik belgeler oluşturur (Word).
- Enstrüman, hem doğrusal süpürme frekansı hem de segmentli süpürme frekansı ölçüm yeteneğine sahip ikili bir ölçüm sistemine sahiptir.Çin'de kullanılan iki mevcut teknik yaklaşımla uyumludur.
- Amplituda-sıklık özellikleri, amplituda-sıklık özellikleri denetleyicileri için ulusal teknik özellikleri karşılar.Yatay eksen (sıklık) hem doğrusal hem de logaritmik ölçeklere sahiptir, böylece basılı eğri, kullanıcıların ihtiyaçlarına göre seçebileceği doğrusal veya logaritmik ölçek eğri olabilir.
