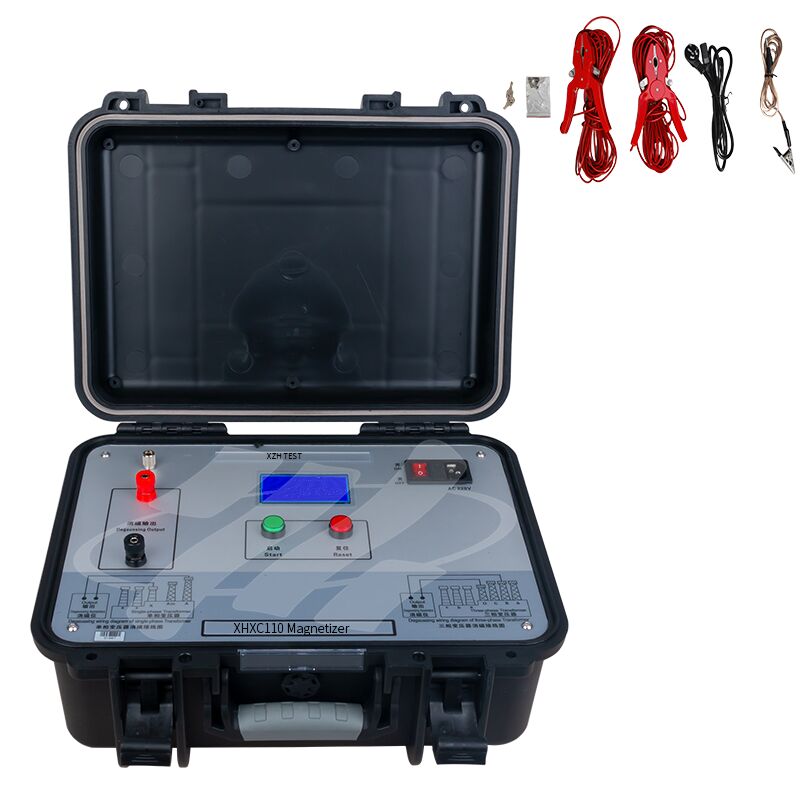

XHXC110 Güç Transformörü ve Akım Transformörü Demagnetizer
XHXC110, DC direnci testinden sonra büyük güç transformatörlerinde ve akım transformatörlerinde kalıntı manyetizma tehlikelerini ortadan kaldırmak için tasarlanmış özel bir cihazdır.Bu ekipmanları akım etkilerinden korumak ve güvenli bir şekilde devreye girmesini sağlamak için kritik bir rol oynar..
Ferromanyetik malzemelerin doğal histerezi nedeniyle, döngü oranı ölçümü ve güç transformatörlerinin DC direnç testi gibi işlemlerden sonra demir çekirdeğinde kalıntı manyetizma kalır.Bu kalıntı manyetizma, transformatörü çalıştırdığında demir çekirdeğinin yarı döngü doygunluğuna neden olur ve uyarılma akımında önemli harmonikler üretir.Bu sadece transformatörün reaktif güç tüketimini arttırmakla kalmaz, aynı zamanda röle koruyucularının yanlış çalışmasına neden olabilir.Bu nedenle, güvenli ve normal çalışmayı garanti etmek için transformatörün kullanıma verilmesinden önce demanyetizasyon yapılmalıdır.
Orijinal ürün serisine dayanan XHXC110, tekrarlanan kullanıcı işlemlerine gerek kalmadığı için eklenen otomatik demanyetizasyon moduna sahiptir.Sıvı kristal modülü daha zengin bilgi görüntülemek için büyütüldü, ve iki düğmeli bir işletim tasarımı benimsiyor: Seçim ve sıfırlama için kırmızı bir düğme ve daha kolay çalıştırılmasını sağlayan onay ve çalıştırma için yeşil bir düğme.Demagnetizasyon süresi orijinal 30 dakikadan 4 dakikadan azına düşürüldü..
Kalıntı Manyetizmanın Tehlikeleri
- Transformör röle koruma cihazlarının yanlış çalışmasını tetikler, bu da transformörün işlemeye girmesinde tekrar tekrar artan arızalara yol açar.
- Transformör çıkış hatlarındaki kısa devre arızaları temizlendiğinde gerilim artışlarına neden olur.Transformör korumasının yanlış çalışmasına neden olan ve transformörün her tarafındaki yüklerin toplam güç kesintisine neden olan;
- Alt İstasyon A'daki boş bir transformatörün güç kaynağına bağlandığı zaman üretilen akım, bitişik Alt İstasyon B ve C'deki çalışan transformatörlerde "sempatik akım"a neden olur.Yanlış çalıştırma ve büyük ölçekli elektrik kesintilerine neden olan;
- İçeri giren akım, aşırı elektrik enerjisi nedeniyle transformatörlere ve devre kesicilere zarar verebilir.
- Elektrik ekipmanlarına zarar veren aşırı voltajı tetikler.
- Akış akımındaki DC bileşenleri, akım transformatörünün manyetik devrelerinin aşırı manyetizasyonuna neden olur.röle koruma cihazlarının ölçüm doğruluğunu ve doğru çalışma hızını önemli ölçüde azaltır;
- Girme akımdaki çok sayıda harmonik, elektrik şebekesinin güç kalitesini ciddi şekilde kirletiyor.
- Diğer elektrikli ekipmanların normal çalışmasını etkileyen şebeke voltajında ani artışlara veya düşüşlere neden olur.
Performans özellikleri:
* Patentli teknolojiyi kullanır. DC frekans dönüşümü zayıflama prensibi.
* Üç fazlı transformatörler sadece B fazını demanyetizasyonla demanyetizasyona ulaşır;
* Otomatik akım dengeleme yargısı ve 16 bitlik AD veri alımı ve işleme özelliği;
* El/otomatik manyetikleştirme modları sunar;
* Hızlı manyetikleştirme hızı ̇ döngü başına 30 dakikadan 4 dakikadan fazla olmamak üzere azaltılmıştır;
* Significant demagnetizasyon etkisi, döngü başına %80'den %90'a yükseldi.
* DC direnci testleri ile entegrasyonu kolaylaştıran mevcut DC direnci testini doğrudan kullanabilir;
* Gerçek zamanlı gösterimi ile açık bir Çince arayüzü kullanır demagnetizasyon ilerleme;
* Büyük güç transformatörlerinde ve 35kV ve üstü enstrüman transformatörlerinde geri kalan manyetizmayı kullanımdan önce ortadan kaldırmak için uygundur;Özellikle 330kV ve üstü voltaj seviyeleri olan büyük kapasiteli transformatörler için uygundur;
* Bu ürün küçük boyutlu ve hafif olduğundan saha kullanımı için ideal.
