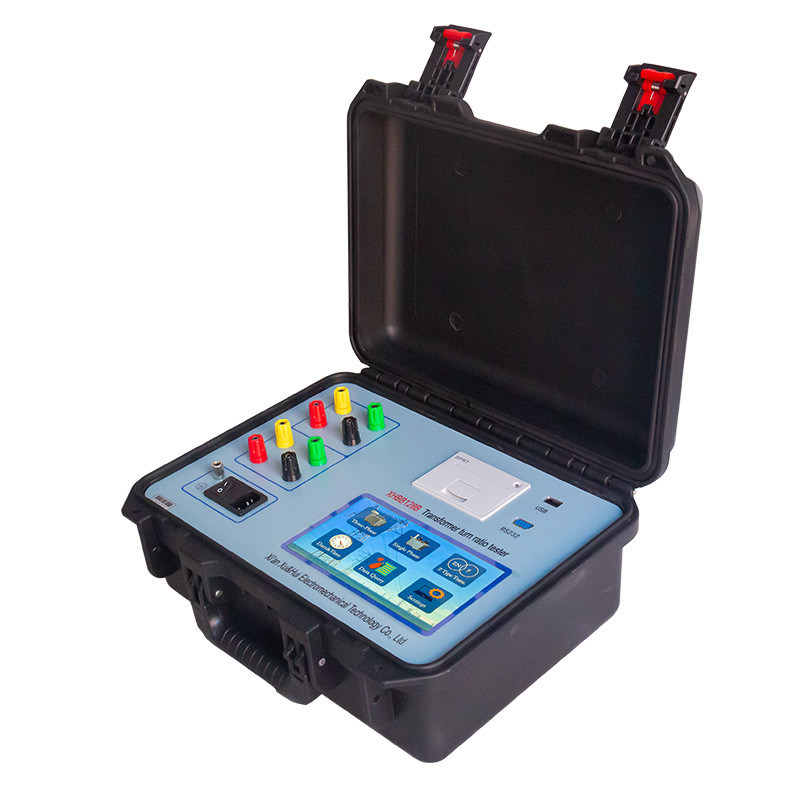

XHBB128B Transformör Dönüş oranı testi TTR Transformör testi özelleştirme ile

Yarı mamul ve bitmiş güç transformatörlerinin üretim sürecinde, yeni kurulan transformatörün işletmeye alınmasından önce ve Elektrik Bakanlığı'nın önleyici test yönetmeliklerine göre, işletmedeki transformatörün dönüşüm oranı veya gerilim oranının test edilmesi gerekmektedir ve transformatör dönüşüm oranı kontrol edilebilir. Doğruluğu, kademe değiştiricinin durumu, transformatörün sargılar arasında kısa devre olup olmadığı, transformatörün paralel çalışıp çalışamayacağı. Geleneksel oran köprüsünün okuması sezgisel değildir ve dönüşüm sadece faz faz yapılabilir.

Bu XHBB128B transformatör dönüşüm oranı test cihazı Geleneksel dönüşüm Oranı köprü Testinin dezavantajlarını ortadan kaldırır. Kullanımı kolay ve sezgiseldir. Hızlı test ve yüksek hassasiyete sahip üç fazlı hassas invertör güç kaynağı kullanır.




1. Cihaz, ölçüm gerilimi olarak tek fazlı şebeke güç kaynağı yerine üç fazlı hassas bir invertör güç kaynağı kullanır, bu da ölçüm sırasında şebeke geriliminin harmonik etkisini ortadan kaldırır ve ölçümü daha doğru hale getirir. Çalışma güç kaynağı bir jeneratör olduğunda, hiçbir etkisi yoktur.
2. Üç fazlı çıkış gerilimi benimseyin, test hızını artırın, fazlar arasındaki açıyı ölçün ve transformatör bağlantı grubunu 0-11 otomatik olarak tanımlayın.
3. Özellikle Z tipi transformatörler, redresör transformatörleri, toprak transformatörleri, elektrikli fırın transformatörleri, faz kaydırma transformatörleri, denge transformatörleri vb. ölçümü için çok çeşitli transformatörler için uygundur. Ölçüm parametreleri en kapsamlıdır.
4. Kendinden yapılmış hassas üç fazlı invertör güç kaynağı benimsenmiştir, yüksek ve alçak gerilim ters bağlantı koruması, transformatör sargılar arası kısa devre koruması, yerine oturmayan kademe anahtarı koruması, çıkış tam kısa devre koruması vardır ve cihazın kararlılığını artırır.
5. Anma parametreleri girildikten sonra, transformatör oranı, hata değeri ve kademe değiştiricinin kademe konumu otomatik olarak ölçülebilir, özellikle asimetrik kademelere sahip kademe değiştirici için, transformatör kademe değiştiricisinin tam konumu da doğru bir şekilde ölçülebilir. 99 kademe noktasını ölçebilen bir kademe değiştirici.
6. 7 inç yüksek çözünürlüklü renkli dokunmatik ekran LCD kullanarak, modüler ekran, her işlem adımının Çince istemleri vardır, kılavuzlara gerek yoktur, sadece cihaz işlemini tamamlamak için LCD istemlerine bakın.
7. Cihaz hem baskı çıkışı, U disk arayüzü hem de kağıtsız ofis için uygun olan RS232 arayüzüne sahiptir.
8. Soğuğa ve sıcaklığa dayanıklı, sızdırmaz ve su geçirmez, düşme ve darbeye dayanıklı, saha deneyleri için uygun çok işlevli mühendislik plastik kutu kullanır.

1. Test aralığı: 0.9~10000
2. Ölçüm doğruluğu: ±0.1%+2 basamak (0.9-500)
±0.2%+2 basamak (501-2000)
                  ±0.5%+2 kelime (2001-10000)
3. Çözünürlük: minimum 0.0001
4. Çıkış gerilimi: yüke göre otomatik olarak ayarlayın
5. Güç kaynağı: AC220V±10%   50±1Hz
6. Ortam sıcaklığı: -10ºC~40ºC
7. Bağıl nem: ≤%85, yoğuşma yok
8. Boyutlar; ana bilgisayar: 360*290*170(mm) tel kutusu: 360*290*170(mm)
9. Ağırlık: ana bilgisayar 5.9KG tel kutusu: 5.65KG
