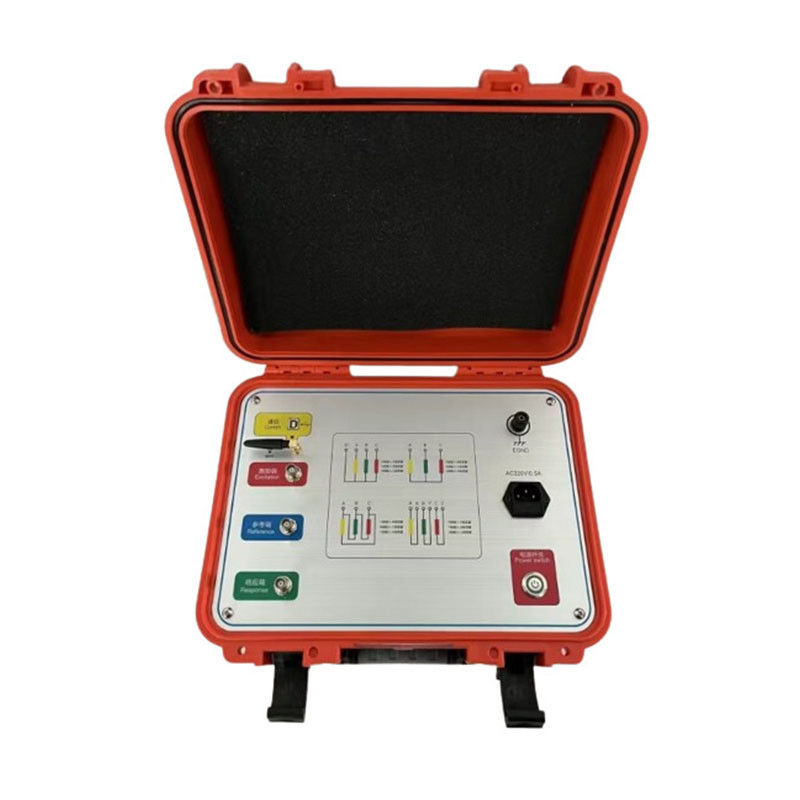

Satış Sonrası Hizmetler için Transformatör Sargısı Süpürme Frekans Analizörü

Transformatör sargı deformasyon test cihazı, transformatörün iç sargılarının karakteristik parametrelerinin ölçümü ve şu anda gelişmiş ülkeler tarafından geliştirilmekte ve mükemmelleştirilmekte olan iç arıza frekans yanıt analizi (FRA) yöntemi temelinde transformatörün iç arızalarını doğru bir şekilde değerlendirebilir.
Transformatör tasarlandıktan ve üretildikten sonra, bobinleri ve iç yapısı belirlenir. Bu nedenle, çok sargılı bir transformatör bobini için, gerilim seviyesi aynı ve sarım yöntemi aynı ise, her bir bobinin karşılık gelen parametreleri (Ci, Li) belirli olmalıdır. Bu nedenle, her bir bobinin frekans alanı karakteristik yanıtı da belirlenir ve karşılık gelen üç fazlı bobinler arasındaki frekans spektrumları karşılaştırılabilir.
Transformatörde test sırasında dönüşler veya fazlar arasında kısa devreler meydana gelirse veya nakliye sırasında çarpışmalar meydana gelirse, bobinlerin göreceli yer değiştirmesine ve çalışma sırasında kısa devre ve arıza koşulları altında elektromanyetik gerilim nedeniyle bobin deformasyonuna neden olabilir, bu da transformatör sargılarının dağılım parametrelerini etkileyecektir. Değişiklikler meydana gelir. Bu da sırayla transformatörün orijinal frekans alanı özelliklerini etkiler ve değiştirir, yani genlikte frekans yanıtı değişiklikleri ve rezonans frekans noktasında kaymalar vb. meydana gelir. Frekans yanıt analizi yöntemine dayalı olarak geliştirilen transformatör sargı test cihazı, transformatörlerdeki iç arızalar için böyle yeni bir tahribatsız test ekipmanıdır. 63kV~500kV güç transformatörlerinin iç yapısal arıza tespiti için uygundur.
Transformatör sargı deformasyon test cihazı, transformatörün iç sargı parametrelerinin farklı frekans alanlarındaki yanıt değişikliklerini ölçer ve daha sonra değişim büyüklüğüne, frekans yanıt değişiminin genliğine ve alanına ve frekans yanıt değişiminin eğilimine göre transformatörün iç sargısını belirler. Değişim derecesi, transformatörün ciddi şekilde hasar görüp görmediğini ve ölçüm sonuçlarına göre revizyona ihtiyacı olup olmadığını belirlemek için kullanılabilir.
Çalışmakta olan transformatörler için, geçmişte frekans alanı karakteristik haritaları kaydedilmiş olsun veya olmasın, arızalı transformatörlerin bobinleri arasındaki karakteristik haritalardaki farklılıkları karşılaştırarak da arıza derecesi değerlendirilebilir. Elbette, transformatörün bir dizi orijinal sargı karakteristik diyagramı korunursa, transformatörün çalışma durumu, kaza sonrası analizi ve bakımı için daha doğru ve güçlü bir temel sağlamak daha kolay olacaktır.
İngilizce versiyonu mevcuttur, daha fazla bilgi için bizimle iletişime geçebilirsiniz.

1. Toplama kontrolü, yüksek hızlı ve yüksek entegre mikroişlemci kullanır.
2. Dizüstü bilgisayar ve cihaz arasında iletişim için USB arabirimi.
3. Dizüstü bilgisayar ve cihaz arasında iletişim kurmak için kablosuz Bluetooth arabirimi veya kablosuz WIFI arabirimi kullanılabilir. Kablosuz WIFI arabirimi tablet bilgisayarlarda ve akıllı telefonlarda kolayca kullanılabilir.
4. Donanım hareketi, DDS özel dijital yüksek hızlı süpürme teknolojisini benimser. Test yoluyla, bükülme, şişme, kayma, eğilme, dönüşler arası kısa devre deformasyonu ve fazlar arası temas kısa devresi gibi arızalar test yoluyla doğru bir şekilde teşhis edilebilir.
5. Yüksek hızlı çift kanallı 16 bit A/D örnekleme (yerinde test, kademe değiştiriciyi değiştirir ve dalga formu eğrisi önemli ölçüde değişir).
6. Sinyal çıkış genliği yazılım tarafından ayarlanır, maksimum genlik tepe değeri ±10V'dir.
7. Bilgisayar, test sonuçlarını otomatik olarak analiz eder ve bir elektronik belge (Word) oluşturur.
8. Cihaz, doğrusal frekans süpürme ölçümü ve segmentli frekans süpürme ölçümü olmak üzere çift ölçüm sistemi işlevlerine sahiptir ve mevcut iki yerli teknik okulun ölçüm modlarıyla uyumludur.
9. Genlik-frekans özellikleri, genlik-frekans karakteristik test cihazları için ulusal teknik özelliklere uygundur. Apsis (frekans) iki türe sahiptir: doğrusal derecelendirme ve logaritmik derecelendirme. Bu nedenle, basılı eğri doğrusal bir derecelendirme eğrisi veya logaritmik bir derecelendirme eğrisi olabilir. Kullanıcı, gerçek ihtiyaçlara göre seçim yapabilir.
10. Otomatik veri analizi sistemi
Üç faz A, B ve C arasındaki sargı benzerliklerini yatay olarak karşılaştırın.
Analiz sonuçları:
Tutarlılık çok iyi
İyi tutarlılık
Zayıf tutarlılık
Tutarlılık çok zayıf,
Dikey karşılaştırma A-A, B-B, C-C, sargı deformasyonunu karşılaştırmak için aynı fazdaki orijinal verileri ve mevcut verileri alır.
Analiz sonuçları:
Normal sargı
Hafif deformasyon
Orta derecede deformasyon
Şiddetli deformasyon
11. Word elektronik belgeleri, kaydetme ve yazdırma için otomatik olarak oluşturulabilir.
12. Bu cihaz, güç standardı DL/T911-2016 "Güç transformatörü sargı deformasyonunun frekans yanıt analizi yöntemi"nin teknik koşullarını tam olarak karşılamaktadır.

Tarama yöntemi

1. Doğrusal tarama dağılımı Süpürme frekans ölçüm aralığı: (10Hz)-(10MHz) 40000 süpürme frekans noktası, çözünürlükler 0,25kHz, 0,5kHz ve 1kHz'dir.

2. Segmentli frekans süpürme ölçüm dağılımı

Süpürme frekans ölçüm aralığı: (0,5kHz)-(1MHz), 2000 süpürme frekans noktası; (0,5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz)

1. Transformatör sargı deformasyon test cihazı, bir ölçüm kısmı ve bir analiz yazılımı kısmından oluşur. Ölçüm kısmı, yüksek hızlı bir mikrodenetleyici tarafından kontrol edilir ve sinyal üretimi ve sinyal ölçümünden oluşur. Ölçüm kısmı, kablosuz bir WIFI arabirimi aracılığıyla bir tablet bilgisayara bağlanır, bu da kablolama gerektirmez ve kullanımı kolaydır. Kablosuz Bluetooth ve USB arabirimleri de bir tablet veya dizüstü bilgisayara bağlanmak için kullanılabilir.
2. Test süresince, sadece transformatörün bağlantı barasının çıkarılması gerekir ve tüm testler kapağı asmadan veya transformatörü sökmeden tamamlanabilir.
3. Cihaz, çeşitli frekans doğrusal süpürme ölçüm sistemi ölçüm fonksiyonlarına sahiptir. Doğrusal süpürme ölçüm tarama frekansı 10MHz'e kadardır. Frekans süpürme aralığı 0,25kHz, 0,5kHz ve 1kHz'e bölünebilir ve transformatör deformasyonunun daha fazla analizi sağlanır.
4. Cihaz, yüksek derecede akıllıdır, kullanımı kolaydır ve otomatik aralık ayarı ve otomatik örnekleme frekansı ayarı gibi çoklu işlevlere sahiptir.
5. Yazılım, windows platformunu kullanır ve Win98/2000/WinXP/Win7/Win8/Win10 sistemleriyle uyumludur. Kullanıcılara daha kullanışlı ve kullanımı kolay bir görüntüleme arayüzü sağlar.
6. Geçmiş eğrilerin karşılaştırmalı analizini sağlar, aynı anda gözlem için birden fazla geçmiş eğri yükleyebilir ve yatay ve dikey analiz için herhangi bir eğriyi özel olarak seçebilir. Uzman bir akıllı analiz ve teşhis sistemi ile donatılmış olup, transformatör sargısının durumunu otomatik olarak teşhis edebilir, aynı anda 6 eğri yükleyebilir, her eğrinin ilgili parametrelerini otomatik olarak hesaplayabilir, sargının deformasyonunu otomatik olarak teşhis edebilir ve teşhis için referans sonuçlar sağlayabilir.
7. Yazılım yönetim fonksiyonu güçlüdür, yerinde kullanım ihtiyaçlarını tam olarak dikkate alır ve transformatör sargı deformasyonunu teşhis etmek için bir temel sağlamak üzere çevresel koşul parametrelerini otomatik olarak kaydeder. Ölçüm verileri otomatik olarak kaydedilir ve kullanıcıların test raporları üretmelerini kolaylaştırmak için bir renkli yazdırma fonksiyonuna sahiptir.
8. Yazılım, belirgin insanlaştırma özelliklerine sahiptir. Ölçülen koşulların çoğu seçenektir. Teşhis referansı için transformatörün ayrıntılı parametreleri kaydedilebilir ve yerinde girmeye gerek yoktur. Bilgiler daha sonra eklenebilir ve değiştirilebilir, bu da kullanımı daha kolay hale getirir.
9. Yazılım yüksek derecede akıllıdır. Giriş ve çıkış sinyalleri bağlandıktan ve koşul parametreleri ayarlandıktan sonra, tüm ölçüm çalışmaları tamamlanabilir ve karşılaştırma ve gözlem için ölçüm sırasında herhangi bir zamanda geçmiş dalga formu eğrileri açılabilir ve ölçüm durdurulabilir.
10. Her fazın ölçüm süresi 60 saniyeden azdır ve yüksek, orta veya düşük sargılara sahip bir güç transformatörünün (kapasite ve gerilim seviyesi sınırı yoktur) sargı deformasyon ölçümü için gereken toplam süre 10 dakikadan fazla değildir.
11. Transformatörü ölçerken, kablolama personeli, ölçüm sonuçlarını etkilemeden sinyal giriş ve çıkış kablolarını keyfi olarak yerleştirebilir. Kablolama personeli, aşağı inmeden transformatör tankında kalabilir, bu da iş yoğunluğunu azaltır.
