Xzh Test Frekans Yanıt Analizi Yöntemi, Transformör Dolaşım Deformasyon Testi için
Transformör sarmaşası deformasyon test edici tabanlı, transformör sarmaşasının içindeki karakteristik parametrelerin ölçümüne dayanarak transformörün iç hatası hakkında doğru bir teşhis yapabilir,Gelişmiş ülkeler tarafından geliştirilen ve geliştirilen frekans yanıt analizi (FRA) yöntemini kullanarak
Ürün parametreleri
| Amplituda ölçüm aralığı |
(-120dB) - (+20dB) |
| Amplituda ölçüm doğruluğu |
0.1dB |
| Sinyal giriş impedansı: |
1MΩ |
| Sinyal çıkış impedansı |
50Ω |
| Sinyal çıkış genişliği |
± 20V |
| Test tekrarı yüzdesi |
99.9% |

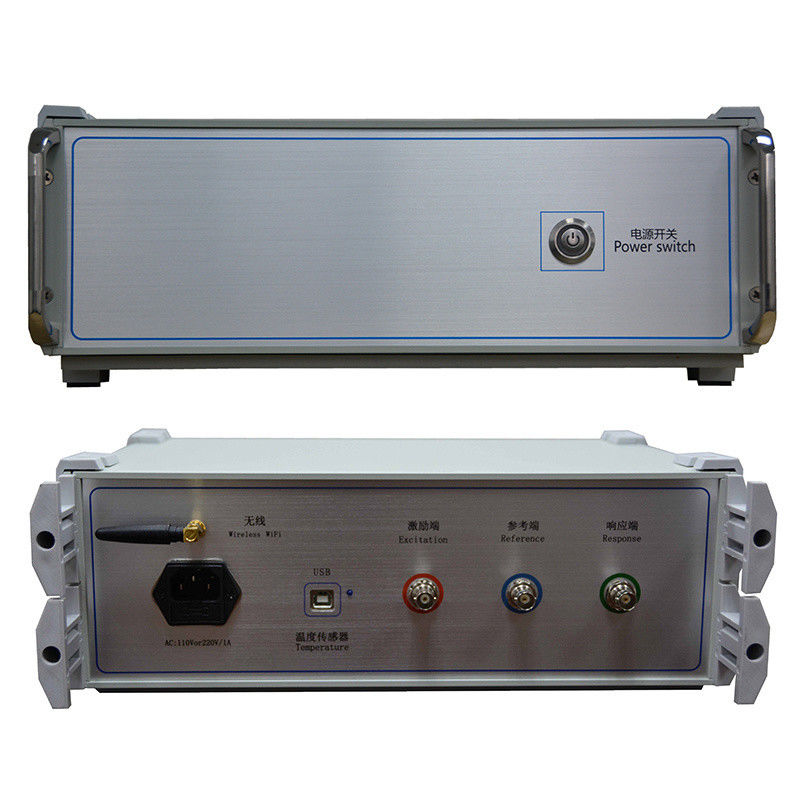

| Ölçüm cihazlarının boyutları |
(LxWxH) 300X340X120 (mm) |

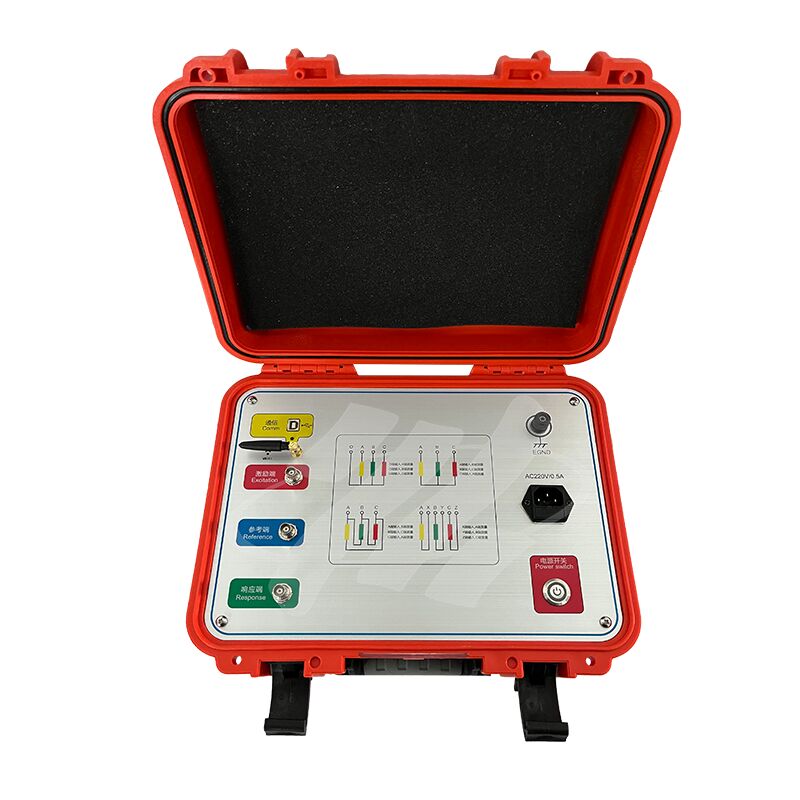

| Aracın alüminyum kutu boyutu |
(LxWxH) 310X400X330 (mm) |
| Toplam ağırlık |
13 kg |
| Çalışma sıcaklığı |
-10oC ile +40oC arasında |
| Depolama sıcaklığı |
-20oC'den +70oC'ye |
| Nitelikli nem |
< 90%, yoğunlaşmayan |
Ana performans özellikleri
Yüksek hızlı, entegre mikroprosesör kullanılarak alım ve kontrol.
Bir dizüstü bilgisayar ve alet arasında kullanılan iletişim USB arayüzü.
Dizüstü bilgisayar ve enstrüman arasındaki iletişim kablosuz Bluetooth arayüzü veya kablosuz WIFI arayüzünü kullanabilir (ihtiyaçlıdır)
Kablosuz WIFI arayüzü tablet bilgisayarlarda ve akıllı telefonlarda kullanılabilir.
DDS dijital yüksek hızlı tarama teknolojisini (ABD) kullanan donanım, kıvrım bozukluğu, şişlik, kayma, eğim gibi hataları doğru bir şekilde teşhis edebilir.Dönüşler arası kısa devre deformasyonu ve fazlar arası temas kısa devre.
Yüksek hızlı çift kanallı 16 bitlik A/D örnekleme (alan testinde, hareketli dokunuş değiştiricisi ve dalga eğrisi açık bir değişiklik gösterir).
Sinyal çıkış amplitudu yazılımla ayarlanır, maksimum amplituda zirve değeri ±10V'dir.
Bu Bilgisayar otomatik olarak test sonuçlarını analiz eder ve elektronik belgeler oluşturur (Word).
Enstrüman iki ölçüm özelliğine sahiptir: doğrusal frekans tarama ölçümü ve segment frekans tarama ölçümü, Çin'deki iki teknik grubun ölçüm moduyla uyumludur.
Amplituda-sıklık özellikleri, amplituda-sıklık özellikleri denetleyicisi için ulusal teknik özelliklerle uyumludur.X-koordinat (sıklık) doğrusal indeksleme ve logaritmik indeksleme, böylece eğriyi doğrusal indeksleme ve logaritmik indeksleme ile yazdırabilirsiniz.
Otomatik test veri analizi sistemi,
