Elektrik kablolarının bakımı için elden tutulan yalıtım direnci testi

Name: Elektrik kablolarının bakımı için elden tutulan yalıtım direnci testi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHMR-2500
Price: 1,050.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an, Shaanxi, Çin
Marka adı:	XZH TEST
Sertifika:	ISO,CE
Model numarası:	XHMR-2500

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shaanxi, Çin

Marka adı:

XZH TEST

Sertifika:

ISO,CE

Model numarası:

XHMR-2500

Taşma Göstergesi:

Aşırı aralık taşma fonksiyonu; ">" sembolüyle gösterilir

Alarm Fonksiyonu:

Ölçülen değer önceden ayarlanmış eşiği aştığında veya altına düştüğünde bir alarm uyarısı verir

Güç Tüketimi:

Bekleme: 30mA Maks (arka ışık kapalı)

Arka ışıkla açma:

42mA Maks

ölçüm:

200mA Maks (arka ışık kapalı)

Otomatik Kapanma:

Cihaz 15 dakika işlem yapılmadığında otomatik olarak kapanır

Yalıtım Direnci:

≥50MΩ (ölçüm devresi ile kasa arasında)

Vurgulamak:

High Light

Vurgulamak:

El Tipi Yalıtım Direnci Test Cihazı

Elektrik kablolarının bakım denetçisi

Kablo hatası bulma aracı

Trading Information

Min sipariş miktarı:

1 adet

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

8-10 gün

Ödeme koşulları:

T/T

Yetenek temini:

2000 birim/yıl

Ürün Tanımı

1. Giriş

Yalıtım direnci test cihazı (megohmmetre, yüksek voltaj yalıtım direnci test cihazı vb. olarak da bilinir) yalıtım direncini ölçmek için kullanılır.

2. Gerilim Aralıkları ve Doğruluk

Ölçüm Fonksiyonu	Ölçüm Aralığı	Kesinlik	Çözünürlük
DC Gerilim	DC 0,0V – 1000V	±%1,5 rdg ±3 dgt	0,1V
Alternatif Gerilim	AC 0,0V – 750V	±%1,5 rdg ±3 dgt	0,1V

3. Teknik Özellikler

Fonksiyonlar	Yalıtım Direnci Testi, Gerilim Testi, DC Akım Testi, Kapasitans Testi
Referans Koşulları	23°C ±5°C, <%75 bağıl nem
Nominal Gerilim	100V, 250V, 500V, 1000V, 2500V, 5000V
Yalıtım Direnci Aralığı	0,01 MΩ – 10 TΩ \| Çözünürlük: 0,01 MΩ
Nominal Gerilim	250V, 500V, 1000V, 2500V, 5000V, 10kV
Yalıtım Direnci Aralığı	0,01 MΩ – 35 TΩ \| Çözünürlük: 0,01 MΩ
Nominal Gerilim	500V, 1000V, 2500V, 5000V, 10kV, 15kV
Yalıtım Direnci Aralığı	0,01 MΩ – 50 TΩ \| Çözünürlük: 0,01 MΩ
Ölçüm Gerilimi (V)	Nominal Gerilim × (1 ±%10)
DC Gerilim Aralığı	0 – 1000V \| Çözünürlük: 0,1V
AC Gerilim Aralığı	0 – 750V \| Çözünürlük: 0,1V
DC Akımı	0,1 nA – 6 mA \| Çözünürlük: 0,1 nA
Kapasite	10 nF – 50 µF \| Çözünürlük: 10 nF
Çıkış Kısa Devre Akımı	≥6 mA @ 15 kV
Soğurma Oranı (DAR) ve Polarizasyon İndeksi (PI) Ölçümü	Destekleniyor
Güç Kaynağı	12.6V Şarj Edilebilir Lityum Pil
Arka ışık	Desteklenen Kontrol edilebilir gri-beyaz ekran arka ışığı, loş ortamlarda kullanıma uygundur.
Ekran Modu	Gri-beyaz ekran arka aydınlatmalı 4 haneli ekstra geniş LCD ekran.

4. Ölçme Prensibi

Yalıtım direnci ölçümü, test edilen direnç boyunca uygulanan bir voltajı (V) üretmek için bir voltaj jeneratörü kullanır. Dirençten geçen akımın (I) ölçülmesiyle direnç değeri (R), R = V/I formülü kullanılarak hesaplanır.

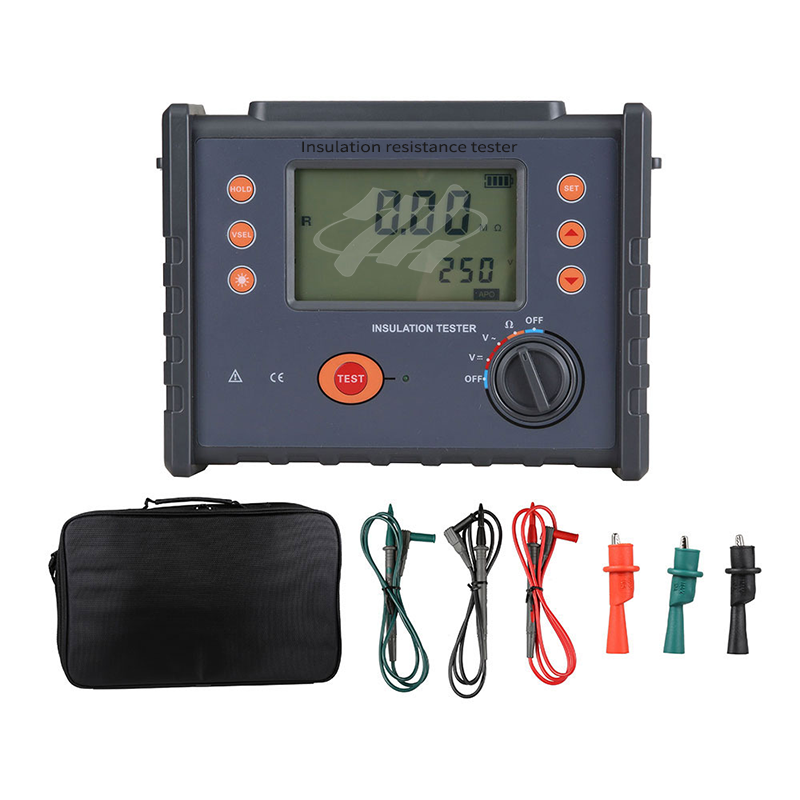

Elektrik kablolarının bakımı için elden tutulan yalıtım direnci testi 0

Elektrik kablolarının bakımı için elden tutulan yalıtım direnci testi 1

Güvenlik Önlemleri

Her durumda, bu aleti kullanırken güvenliğe özel dikkat gösterilmelidir.
Bu cihaz IEC 61010 güvenlik spesifikasyonlarına uygun olarak tasarlanmış, üretilmiş ve test edilmiştir.
Her durumda, bu aleti kullanırken güvenliğe özel dikkat gösterilmelidir.
Ölçümler sırasında, ölçüm hatalarına yol açabileceği için cihazın yakınında cep telefonu gibi yüksek frekanslı sinyal oluşturucuları kullanmayın.
Cihazın kasasına yapıştırılmış etiketlerde görüntülenen metin ve sembollere çok dikkat edin.
Kullanmadan önce cihazın ve aksesuarlarının iyi durumda olduğundan emin olun; Ölçümlere devam etmeden önce özellikle cihaz ve test uçları üzerindeki yalıtımın sağlam olduğundan, açıkta iletken veya kırık tel bulunmadığından emin olun.
Ölçüm işlemi sırasında açıktaki iletkenlere veya test edilmekte olan devreye dokunmaktan kesinlikle kaçının.
Test uçlarının bağlantı fişlerinin cihazdaki ilgili portlara sıkıca takıldığından emin olun.
Çalışma sırasında oluşan kıvılcımlar patlamayı tetikleyebileceğinden, yanıcı ortamlarda ölçüm yapmayın.
Ünite kullanımdayken cihazın kasası veya test uçları hasar görürse (iç metal bileşenler açığa çıkarsa), çalışmayı derhal durdurun.
Aleti yüksek sıcaklık, yüksek nem, yoğuşma veya doğrudan güneş ışığı ile karakterize edilen ortamlarda uzun süre bırakmayın veya saklamayın.
Cihazın pillerini değiştirirken test uçlarının üniteden çıkarıldığından ve cihazın kapalı olduğundan emin olun.
Cihazda "Düşük Akü Voltajı" sembolü görüntüleniyorsa üniteyi hemen şarj edin; bunun yapılmaması ölçüm hatalarına neden olabilir.
Ölçüm devam ederken şarj etme veya veri iletim işlemlerini yapmaktan kesinlikle kaçının.
