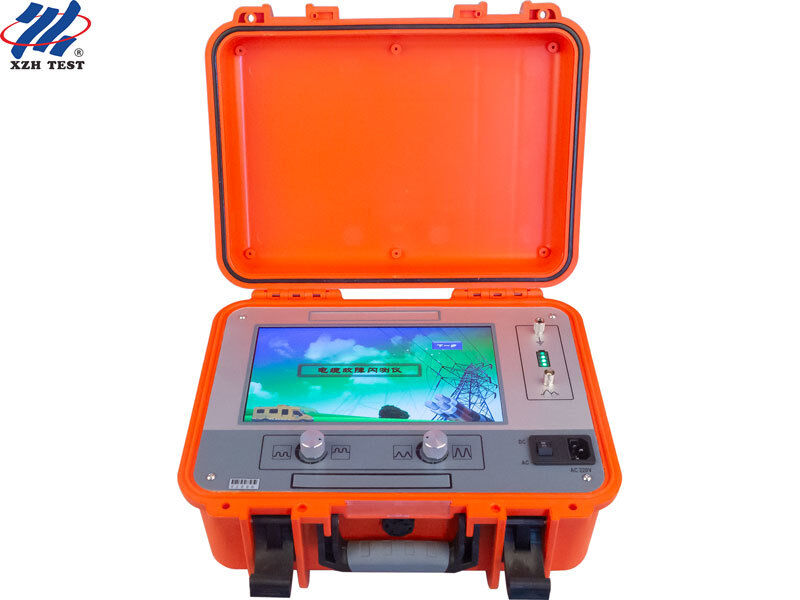

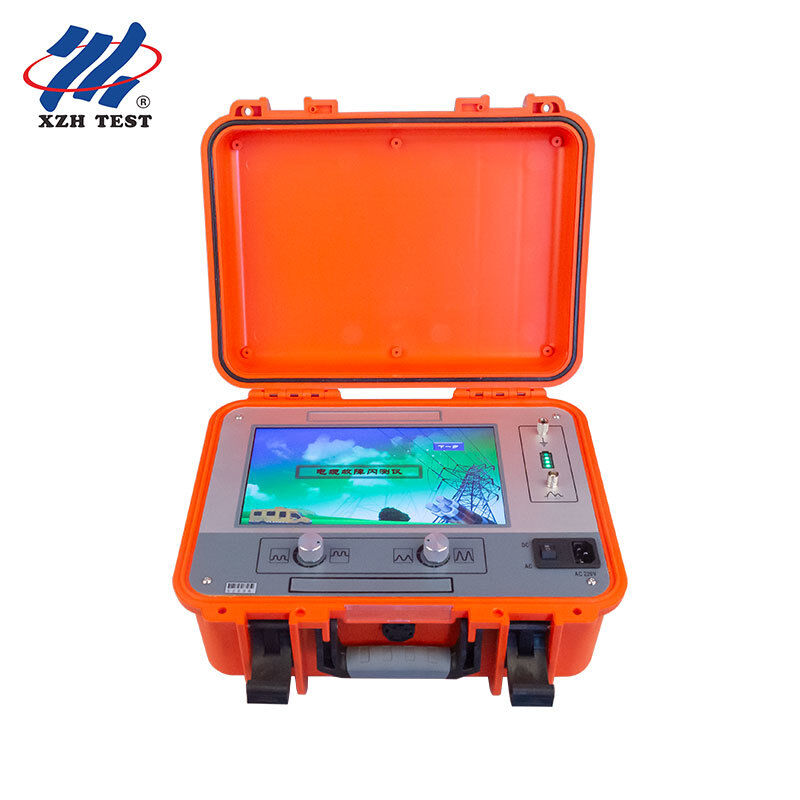

Portatif 10 inçlik TDR Kablo Hata Bulma cihazı 16km 100MHz IP54 XHGG501D

XHGG501D, hızlı yerinde teşhis için tasarlanmış, taşınabilir bir TDR tabanlı kablo arızası ön tespit cihazıdır. 10 inç dokunmatik LCD, 100MHz gerçek zamanlı örnekleme ve MCU tek çipli merkezi kontrol ile laboratuvar düzeyindeki cihazların karmaşıklığını ortadan kaldırır. Operatörler test uçlarını bağlar, aralık ön ayarını seçer ve başlat tuşuna basar; cihaz arıza mesafesini belirlemek için dalga biçimini otomatik olarak alır, örnekler ve işler. Hem düşük voltajlı darbe hem de flashover örnekleme yöntemlerini destekleyen XHGG501D, güç kabloları, kontrol kabloları, iletişim kabloları ve sokak aydınlatma kabloları arasındaki düşük dirençli arızaları, açık devreleri, kısa devreleri, sızıntı yüksek dirençli arızaları ve flashover yüksek dirençli arızaları kapsar. IP54 koruyucu bir kasaya yerleştirilmiş ve sahada değiştirilebilir bir lityum pille çalışan bu cihaz, öğrenme eğrisi olmadan güvenilir sonuçlara ihtiyaç duyan kamu hizmeti bakım ekipleri, elektrik yüklenicileri ve saha servis mühendislerinin tercih ettiği cihazdır.

Çoğu kablo arıza tespit cihazı kontrollü bir ortam varsayar: sabit güç, bir çalışma tezgahı ve yapılandırma için zamanı olan eğitimli bir operatör. XHGG501D ise tam tersini varsayıyor; saat 17:30'da yağmurla ıslanmış bir hendek, solan gün ışığı ve bir mürettebat temizlik için bekliyor. Tipik bir dağıtımın neye benzediği aşağıda açıklanmıştır:

Dizüstü bilgisayar yok. Harici yazılım yok. Uzmanlık eğitimi yok. Ağır kaldırma işini cihaz yapar; operatör mesafeyi okur ve kazı ekibini yönlendirir.

Birçok "taşınabilir" kablo arıza test cihazı, bir kalem gerektiren ve iç mekan aydınlatmasını varsayan 4,3 inç veya 5 inç dirençli ekranla birlikte gelir. XHGG501D, eldivenli ellerle çalışan dokunmatik operasyona sahip tam 10 inç TFT LCD (tablet bilgisayarlarda bulunan ekran sınıfının aynısı) kullanır. Bu sadece estetikle ilgili değil:

• Tam Dalga Formu Görünürlüğü:5 inçlik bir ekranda, uzun menzilli bir dalga biçimi, arıza yansımasının birkaç piksel genişliğinde olduğu noktaya kadar sıkıştırılır. 100 MHz örnekleme verisine sahip 10 inçlik ekranda operatörler, yalnızca otomatik analiz algoritmasına güvenmeden arızanın bükülme noktasını görsel olarak tanımlayabilir. Algoritma, birden fazla bağlantı noktasına sahip eski kablolarda yaygın olan sınır çizgisi yansımasını işaretlediğinde, operatör otomatik okumayı görsel olarak onaylayabilir veya geçersiz kılabilir.
• Çift Modlu Kontrol:Menüler ve ön ayarlar arasında hızlı gezinme için dokunmatik ekran; Arıza dalga biçimini ölçerken imlecin hassas konumlandırılması için fiziksel kodlu düğmeler. İki operatör, karmaşık çoklu arıza izleri üzerinde aynı anda çalışabilir (biri navigasyon, diğeri ölçüm).
• Parlama Önleyici ile Güneş Işığında Okunabilir:LED arka aydınlatmalı endüstriyel sınıf LCD, 280nit parlaklıkta görünürlüğü korur. Dış mekan trafo merkezlerinde ve yol kenarındaki dolaplarda doğrudan güneş ışığı altında, gölgelik olmadan çalıştırılabilir.

XHGG501D, yazılım enterpolasyonu olmadan gerçek 100 MHz — saniyede 100 milyon veri noktası — örnekleme yapar. Bu kısa mesafede önemlidir: 300 m'lik bir kabloyu 0,1 μs dar darbeyle test ederken cihaz, kablo bağlantı yerindeki bir arızayı bağlantının kendi içindeki bir arızadan ayırt etmek için yeterli olan 0,5 m minimum çözünürlüğe ulaşır. Otomatik aralık sistemi, 0,2μs (yakın uç hatası) veya 80μs (uzak uç hatası) değerine ulaşmasından bağımsız olarak yansıma darbesini yakalayarak kazancı ve örnekleme derinliğini sürekli olarak ayarlar. Sınıfının en iyilerinden biri olan ≤20 m'lik kör bölgeyle birlikte XHGG501D, çıkış terminallerinden dışarı doğru hataları güvenilir bir şekilde algılar.
