Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B
  • Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B
  • Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B
  • Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B
  • Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B
  • Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B

Düşük Voltaj Darbesi ve Yüksek Voltaj Atlamalı Testli TDR Kablo Arıza Ön-Konumlandırıcı 60km | XHGG501B

Ürün Ayrıntıları:
Menşe yeri: Xi'an, Shaanxi, Çin
Marka adı: XZH
Sertifika: CE, ISO
Model numarası: Xhgg501b
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an, Shaanxi, Çin
Marka adı:
XZH
Sertifika:
CE, ISO
Model numarası:
Xhgg501b
Ekran Kontrolü:
5,7 inç endüstriyel LCD
Pil:
24V/7Ah DC, ~6 saat çalışma
test mesafesi:
≤30km
Ölçüm Doğruluğu:
Kaba ölçüm hatası: ±10m (mutlak değer) veya %1 (bağıl değer)
Örnekleme frekansı:
100MHz, minimum çözünürlük 0,5m (100m/us)
örnekleme modu:
otomatik sürekli örnekleme, hiçbir deşarj dalga formunu asla kaçırmayın
Düşük voltaj darbesi:
Genişlik: 0,1uS ve genlik: 100Vpp
Test yöntemi:
Alçak gerilim darbesi, flashover yöntemi (ARC-tek atış)
Örnekleme frekansı:
100MHz, minimum çözünürlük 0,5m
Düşük voltaj darbe genliği:
100Vpp
Darbe Genişliği:
0,1uS / 2uS
Asgari Çözünürlük:
0,5 m (100 m/biz)
Görüntülemek:
5,7 inç Endüstriyel LCD
Ölçüm Doğruluğu:
Kaba: ±10m veya %1; Nokta tespiti: ±0,2m
Test yöntemleri:
LV Darbesi, HV Flashover
örnekleme modu:
otomatik sürekli
test mesafesi:
≤60km
Darbe Yüksek Gerilimi:
0~35kV
Kısa devre akımı:
0 ~ 200mA
Çıkış Gücü:
Yol 100W, Darbe 0~400W
Tespit derinliği:
2-5m
Kör alanı test edin:
≤35m
Değişen aralık:
≥32km
Ölçüm hatası:
≤±(%0,5×L+1m)
İletişim Arayüzü:
IP65
Güç kaynağı:
AC110V~240V, 50Hz/60Hz
Çalışma Sıcaklığı:
-20~+65°C
Bağıl Nem:
≤90
Hacim:
358L×284G×168Y mm
Test Fonksiyonları:
Mesafe, Hız, Direnç
Test Aralığı:
≤60km
Düşük voltaj darbesi:
0,1μs/2μs genişlik, 100Vpp genlik
Darbe yüksek voltajı:
0~35kV
İletişim:
IP65
Yazıcı:
Dahili Mikro Yazıcı
Vurgulamak:

High Light

Vurgulamak:

60km TDR Kablo Hata Ön Bulmacı

,

Düşük Voltajlı Kablo Darbeleri Testi

,

Yüksek Voltajlı Flashover Hata Dedektörü

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
Ayda 500 adet
Ürün Tanımı

XHGG501B kablo arıza öncesi konumlandırma cihazı, elektrik kablolarını, yüksek frekanslı eşeks kabloları, telefon kablolarını, yol lambası kablolarını ve yeraltı kablolarını çeşitli yan kesim ve aracın altındaki düşük engelleme, kısa yol, açık yol, yüksek engelleme sızdırması ve yüksek engelleme ışın ağ arızası kategorileri altında ölçmek için tasarlanmış bir zaman alanı yansıtıcı (TDR) tabanlı kapsamlı teşhis cihazıdır. Arıza mesafesinin ölçümü, arıza konumlandırması, yayılma hızı testi, kablo yollarının takip edilmesi ve yeraltı derinliği denetimi tek bir platformda birleştirilir.

XHGG501B, 5.7 inç endüstriyel sınıf sıvı kristal ekran ve yerleşik mikro baskı makinesi ile donatılmıştır. Bilgisayar gerekmez. 100 MHz'lik örnekleme hızı ve 0.5m'lik minimum çözünürlüğü, arızaların kesin önceden belirlenmesini sağlarken, düşük basınçlı darbe, yüksek basınçlı flaş ağ ve ses manyetik eşzamanlama gibi çeşitli test yöntemlerini destekler.

Ana özellikler
Çok çeşitli test yöntemleri:低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法 覆盖完整的电缆故障诊断工作流程. 低压脉冲法,高压闪网络法,声磁同步法,谷值法,峰值法和电磁感应法 覆盖完整的电缆故障诊断工作流程.
Maksimum test aralığı 60 km:Elektrik ve iletişim kablolarında en fazla 60 kilometrelik bir arıza tespit edilebilir. Otomatik bir şekilde sürekli olarak örnek alınabilir.
100MHz örnek,0.5m:Yüksek hızlı A/D dönüştürme, anlık arıza dalga şeklini yüksek doğrulukla yakalayabilir ve böylece hassas mesafe hesaplamasını gerçekleştirebilir.
İçeride mikro baskı makinesi:Doğrudan enstrüman baskı test dalga şekli, analiz verileri ve arıza raporları. Dış bilgisayara gerek yok.
35kV Şok yüksek basınç desteği:Yüksek basınçlı çarpma üreteciyle birlikte kullanılabilir, 0-35kV elektrik voltajı sağlar, yüksek direnç arızasına çarpmak için kullanılır. 400W'a kadar çarpma gücü.
低压脉冲 çıkışı:100Vpp ızgara genişliği, ızgara genişliği seçilebilir 0.1μs ve 2μs, düşük elektrik direnci ve açık yol arızaları için TDR yansıması analizi için kullanılır.
SCM 操作平台:按?? işletim, yerleşik 24V/7Ah direkt akım kaynağı, 6 saatlik sürekli saha çalışması sağlayabilir.
RS232 通信接口:Bilgi aktarımı PC'ye, gelişmiş dalga şekli analizi, rapor oluşturma ve arşivleme için.
断层电阻测量: 断层电阻测量: 断层电阻测量:Kazı yapılmadan önce, karma elektrik direnci değeri testi ile çatlakların ciddiyetini belirlemek için.
感应 sample:现场无需接地线 简化设置,提高了城市或拥挤工作环境中的安全.
技术规格
预定位器 ((TDR + 闪网络单元)
Test sahası. ≤ 60 km
检测深度 (Bilgi derinliği) 2 ′′ 5 ′′ yol ve derinlik modeli
ölçüm doğruluğu kabaca doğruluk:±10米 (absolute değer) veya% 1; doğruluk:±0.2米
Örnekleme sıklığı 100 MHz;最小分辨率0.5m ((100m/μs)
sample modeli Otomatik bir dizi örnekleme, hiçbir boşaltma dalgası biçimi.
低电压脉冲 (düşük basınçlı darbe) 宽度:0.1μs / 2μs; genişlik: 100Vpp
脉冲高压 035千伏
脉冲功率 (Puls kuvveti) 0'400瓦
路径 güç 100瓦
短路 elektrik akışı 0'200mA
展示 5.7 inç endüstriyel LCD ekran
Dahili pil 24V/7Ah Doğrudan akış, devamlı çalıştırılabilir yaklaşık 6 saat
elektrik kaynağı girişi 交流220V; 连接电源时也可为内置电池充电 交流220V; 连接电源时也可为内置电池充电
- Yazdırma makinesi. İç mekan mikro baskı makinesi, dalga şekli ve raporları aktarmak için
沟通 RS232 bağlantısı için kullanılır.
方面 358 * 284 * 168 mm
Ağırlık 4.6 kg
运行条件 温度范围:-20°C~+65°C;相对湿度≤90%
防护等级 IP54
测试盲区 ≤ 35m
遵守 CE,ISO sertifikası
uygulama
Elektrik şirketi önceden konumlandırılmış alt orta yüksek basınçlı elektrik dağıtım ve aktarım kablolarının arızası
电信网络维护 (Telefon ağının bakımı) bakır çekirdek ana kablo, yerel döngü ve yüksek frekanslı aynı asılı kabloların arıza teşhisi
Belediye sokak aydınlatması 埋地路灯和交通信号 kablo ağı arızası önceden konumlandırma
工业厂房 ve madencilik 厂内及跨厂区 yeraltı elektrik kablosu arıza teşhisi
Demiryolu ve metro sistemi Demiryolu koridoru sinyal ve “ çekim elektrik kablosu arızası “ önceden konumlandırma
现场操作 (yerüstü operasyon)

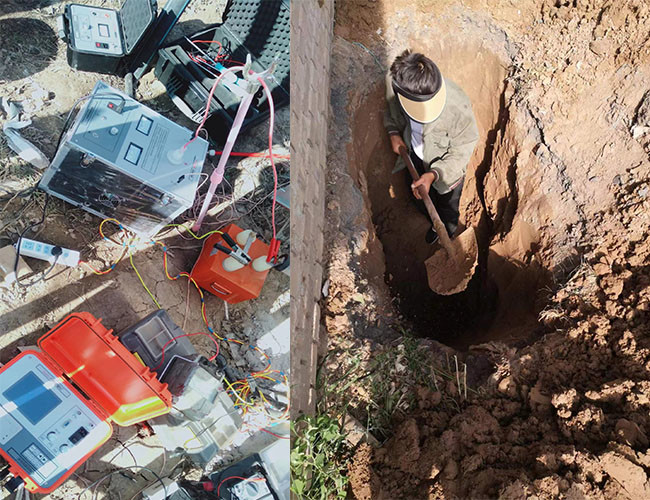

XHGG501B 现场电缆故障测试

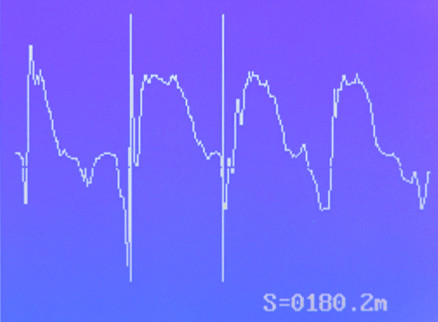

XHGG501B波形分析显示

XHGG501B complete field kit

Hemen bizimle bağlantı kur ve XHGG501B kablo arızası ön konumlandırıcısının fiyatını ya da teknik tavsiyesini al.
