Kablosuz Arayüzlerle Taşınabilir Transformör Testici XHBX1501

Name: Kablosuz Arayüzlerle Taşınabilir Transformör Testici XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an Shaanxi Çin
Marka adı:	XZH TEST
Sertifika:	ISO CE
Model numarası:	XHBX1501

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an Shaanxi Çin

Marka adı:

XZH TEST

Sertifika:

ISO CE

Model numarası:

XHBX1501

Vurgulamak:

High Light

Vurgulamak:

Kablosuz Bluetooth Arayüzlü Transformatör Test Cihazı

Kablosuz Wi-Fi Arayüzlü Transformatör Test Ekipmanı

Taşınabilir Transformatör Analiz Cihazı

Trading Information

Min sipariş miktarı:

1 takım

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 İŞ GÜNÜ

Ödeme koşulları:

T/T

Yetenek temini:

3000 birim/yıl

Ürün Tanımı

XHBX1501 Transformatör Sargı Deformasyon Analizörü63kV ila 500kV arası güç transformatörlerindeki dahili mekanik arızaların tahribatsız tespiti için tasarlanmış taşınabilir, PC kontrollü Frekans Tepki Analizi (FRA) cihazıdır. Her transformatör sargısı, dağıtılmış kapasitans (Ci) ve endüktans (Li) parametreleri tarafından belirlenen benzersiz bir frekans tepki imzasına sahiptir. Sargıları fiziksel olarak yerinden oynatan olaylar - kısa devre arızaları, nakliye darbeleri veya elektromanyetik kuvvetler gibi - bu imzaları değiştirir. XHBX1501, yüksek hassasiyetli ölçüm için bir dizüstü bilgisayar-mikrokontrolcü mimarisi kullanır, verileri Bluetooth veya Wi-Fi üzerinden sonuçları otomatik olarak işleyen, profesyonel Word formatında raporlar oluşturan ve uzun vadeli durum eğilimleri için temel imzaları arşivleyen bir yardımcı PC'ye iletir. Doğrusal tarama frekansı ve segmentli tarama frekansı yöntemlerini birleştiren çift modlu ölçüm yeteneği, hem yerleşik hem de gelişmekte olan Çin endüstri uygulamalarıyla uyumluluk sağlar.

XH1501 vs XH1502 Serisi: XHBX1501, Bluetooth/Wi-Fi bağlantısı, çift modlu (doğrusal + segmentli) tarama ve otomatik Word raporu oluşturma özelliklerine sahip PC kontrollü kablosuz konfigürasyondur. XHBX1502, yerleşik LCD, DDS tabanlı tarama ve daha yüksek ±20V sinyal çıkışına sahip bağımsız dokunmatik ekran konfigürasyonudur.

Teknik Özellikler

Parametre	Özellik
Ölçüm Performansı
Faz İçi Test Tekrarlanabilirliği	99.9%
Tarama Frekansı Doğruluğu	0.005%
Analog-Dijital Örnekleme	Çift kanallı 16-bit yüksek hızlı A/D
Frekans Ölçeği Görüntüsü	Doğrusal ve logaritmik (kullanıcı tarafından seçilebilir)
Sinyal Özellikleri
Sinyal Çıkış Genliği	±20 V (yazılımla ayarlanabilir, maks tepe ±10V)
Sinyal Çıkış Empedansı	50 Ω
Sinyal Giriş Empedansı	1 MΩ
Bağlantı ve Veri
Kablosuz Arayüzler	Bluetooth + Wi-Fi (çift kablosuz)
Kontrol Mimarisi	Dizüstü Bilgisayar PC + mikrokontrolcü (MCU)
Rapor Formatı	Otomatik oluşturulan belgeler
Tarama Modları	Doğrusal tarama + segmentli tarama (çift mod)
Uygulama ve Fiziksel
Uygulanabilir Transformatör Derecelendirmesi	63 kV – 500 kV
Muhafaza	Alüminyum alaşımlı cihaz kasası (kırmızı)
Taşınabilirlik	Saha dağıtımı için kompakt, hafif tasarım

Anahtar Performans Özellikleri

Çift Kablosuz Bağlantı — Eşzamanlı Bluetooth ve Wi-Fi arayüzleri, kontrol dizüstü bilgisayarına esnek kablosuz veri iletimi sağlar, cihaz ve PC arasındaki kablo bağlantılarını ortadan kaldırarak daha güvenli, düzenli bir trafo merkezi çalışma alanı kurulumu sağlar.
Çift Modlu Frekans Tarama — Tek bir cihazda hem doğrusal tarama frekansı hem de segmentli tarama frekansı ölçüm yeteneklerini birleştirerek, Çin güç endüstrisinde şu anda benimsenen iki ana teknik yaklaşımla uyumluluk sağlar. Kullanıcılar her test senaryosu için en uygun modu seçebilir.
MCU Hassasiyeti ile PC Kontrollü Mimari — Dizüstü bilgisayar kontrolü, özel tek çipli bir mikrokontrolcü ile eşleştirilerek, yerleşik donanımın ölçüm hassasiyetini tam bir PC'nin veri işleme, depolama ve görselleştirme yetenekleriyle birleştirir - enstrüman ekran sınırlamaları olmadan karmaşık karşılaştırmalı analize olanak tanır.
Otomatik Oluşturulan Profesyonel Raporlar — Yardımcı yazılım, test sonuçlarını otomatik olarak analiz eder ve frekans tepki grafikleri, sapma analizi ve teşhis sonuçları dahil olmak üzere formatında eksiksiz elektronik belgeler oluşturur - devreye alma kayıtları veya bakım raporları olarak derhal dağıtıma hazırdır.
Çift Kanallı 16-Bit Yüksek Hızlı A/D — Yüksek çözünürlüklü analog-dijital örnekleme, ince dalga formu değişikliklerini yakalar - anahtar değiştirici anahtar olayları bile saha testleri sırasında açıkça görülebilen eğri varyasyonları üretir, ölçüm hassasiyetinin gerçek zamanlı onayını sağlar.
Seçilebilir Doğrusal/Logaritmik Frekans Görüntüsü — Yatay frekans ekseni hem doğrusal hem de logaritmik ölçeklemeyi destekler, kullanıcıların teşhis hedeflerine en uygun frekans bölgelerini vurgulayan görüntüleme modunu seçmelerine olanak tanır.
Yazılımla Ayarlanabilir Sinyal Genliği — Çıkış sinyali genliği, maksimum ±10V tepe genliği ile yazılım aracılığıyla kontrol edilir, farklı transformatör boyutları ve sargı konfigürasyonları için sürüş seviyelerinin optimize edilmesini sağlar.
Temel Bağımsız Teşhis — Bilinen sağlıklı bir transformatör için geçmiş frekans tepki verileri olmasa bile, arızalı ve sağlıklı bobinler arasındaki spektrumların karşılaştırmalı analizi arıza değerlendirmesini sağlar. Orijinal sargı frekans verileri, mevcut olduğunda, uzun vadeli performans takibini ve tahmini bakım planlamasını önemli ölçüde geliştirir.

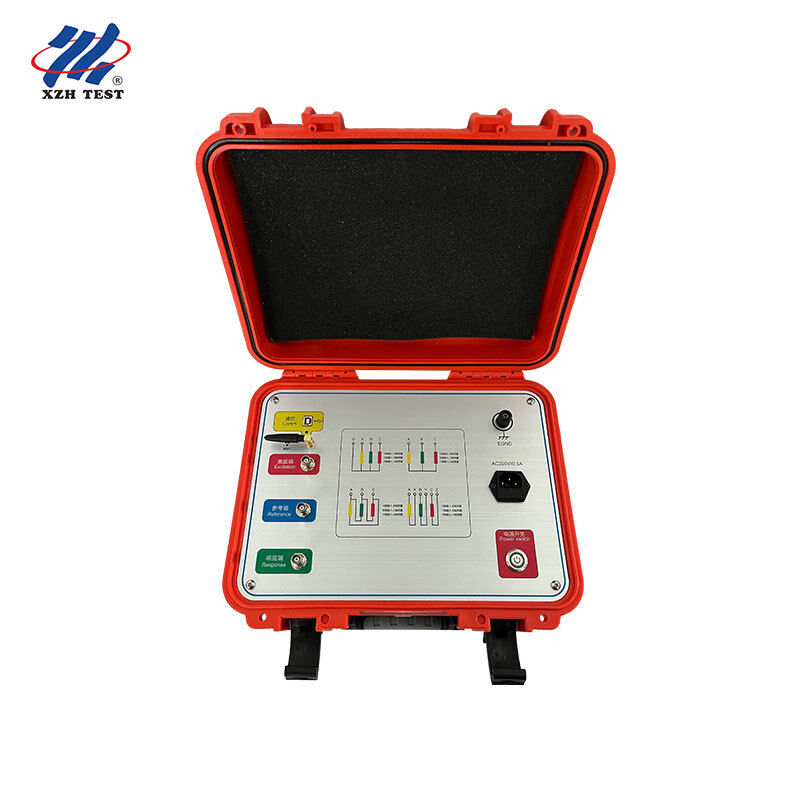

Ürün Resmi

XHBX1501

Sıkça Sorulan Sorular

S1: Bu analizör mobil saha test ve teşhis hizmeti sağlayıcıları için uygun mudur?

Evet, XHBX1501, birden fazla müşteri trafo merkezine seyahat eden mobil teşhis hizmeti sağlayıcıları için özel olarak tasarlanmıştır. Dizüstü bilgisayar tabanlı mimari, saha teknisyenlerinin tüm müşteri sitelerinde cihazı kontrol etmek için tek bir standart dizüstü bilgisayar taşıyabileceği anlamına gelir - özel bir cihaz arayüzünü öğrenmeye gerek yoktur. Kablosuz Bluetooth/Wi-Fi bağlantısı, trafo merkezi çalışma alanındaki kablo takılma tehlikelerini ortadan kaldırır, otomatik oluşturulan Word raporları ise anında profesyonel, müşteriye hazır belgeler üretir. Çift modlu tarama yeteneği, belirli bir müşterinin hangi Çin endüstri standardını takip ettiğine bakılmaksızın uyumluluk sağlar.

S2: Bu cihaz kablosuz veri toplama ile uzaktan izlemeyi destekleyebilir mi?

Kesinlikle. XHBX1501'in çift kablosuz arayüzleri (Bluetooth + Wi-Fi), bağımsız cihazların eşleşemeyeceği esnek dağıtım senaryolarına olanak tanır. Teknisyenler, kontrol dizüstü bilgisayarını güvenli bir mesafeden, hatta bir trafo merkezi kontrol odasından çalıştırırken cihazı transformatör terminallerine yerleştirebilirler. Wi-Fi arayüzü, operatörün enerjili ekipmandan fiziksel ayrımı sürdürmesi gereken senaryolar için daha uzun menzilli bağlantıyı destekler ve otomatik oluşturulan Word raporları, işlem sonrası gecikmeler olmadan işbirlikçi teşhis için uzaktaki mühendislik ekiplerine derhal e-posta ile gönderilebilir.

S3: Yaşlanan transformatör altyapısı değerlendirme programlarına nasıl hizmet eder?

Büyük yaşlanan transformatör filolarına sahip kamu hizmetleri, değiştirme ve yenileme bütçelerini önceliklendirmek için sistematik, uygun maliyetli durum değerlendirmesine ihtiyaç duyar. XHBX1501'in dizüstü bilgisayar tabanlı mimarisi bu programlar için idealdir: tek bir standart dizüstü bilgisayar, farklı trafo merkezlerine dağıtılan birden fazla cihaz için kontrol platformu olarak hizmet verebilir ve tüm test verileri ortak bir veritabanında merkezileştirilir. Çift modlu tarama, hem eski karşılaştırma temelleri (tipik olarak doğrusal tarama) hem de modern segmentli tarama analizi ile uyumluluk sağlar, farklı cihaz nesilleriyle geçmiş ölçümler yapıldığında bile anlamlı eğilim izlemeye olanak tanır.

S4: Elektrik mühendisliği eğitim ve araştırma kurumları için uygun mudur?

Yüksek gerilim mühendisliği ve transformatör teşhisi öğreten üniversiteler ve araştırma enstitüleri, XHBX1501'in PC kontrollü mimarisinden yararlanır. Öğrenciler, laboratuvar gösterileri sırasında dizüstü bilgisayar ekranında tüm ölçüm ve analiz iş akışını gözlemleyebilir, sadece test yürütmeyi değil, aynı zamanda temel frekans tepki prensiplerini de anlayabilirler. Tam veri setleriyle otomatik oluşturulan Word raporları, belgelenmiş deneysel kanıt gerektiren lisansüstü araştırma projelerini desteklerken, çift modlu tarama yeteneği, doğrusal ve segmentli tarama metodolojileri arasındaki karşılaştırmalı çalışmaları mümkün kılar - FRA teşhis teknikleri üzerine akademik yayınlar için değerlidir.

S5: Bağımsız elektrik mühendisliği danışmanlık firmaları bunu transformatör durum anketleri için kullanabilir mi?

Birden fazla kamu hizmeti, endüstriyel ve ticari müşteriler için transformatör durum anketleri yürüten bağımsız mühendislik danışmanlık firmaları, standartlaştırılmış, profesyonel teslimatlar üreten cihazlara ihtiyaç duyar. XHBX1501'in otomatik Word raporu oluşturması, saha testlerini takip eden zaman alıcı manuel rapor yazmayı ortadan kaldırır, danışmanların saha testlerini terk etmeden önce müşterilere nihai raporlar sunmalarını sağlar. Kablosuz bağlantı, danışmanın cihaz transformatör terminallerinde tarama yaparken dizüstü bilgisayarı güvenli bir bölgeden çalıştırmasına olanak tanır ve çift modlu ölçüm yeteneği, tek bir cihazın tüm müşterilere tercih ettikleri teknik standarda bakılmaksızın hizmet vermesi anlamına gelir.
