Ters Çevirme Korumalı Taşınabilir TTR Test Cihazı

Name: Ters Çevirme Korumalı Taşınabilir TTR Test Cihazı
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an Shaanxi Çin
Marka adı:	XZH TEST
Sertifika:	ISO CE
Model numarası:	XHBB128B

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an Shaanxi Çin

Marka adı:

XZH TEST

Sertifika:

ISO CE

Model numarası:

XHBB128B

Vurgulamak:

High Light

Vurgulamak:

Yüksek ve Alçak Gerilim Ters Bağlantı Korumalı Transformatör Dönüş Oranı Test Cihazı

Hassas Oran Ölçümü TTR Test Cihazı

Taşınabilir Tasarımlı Transformatör Oran Test Cihazı

Trading Information

Min sipariş miktarı:

1 takım

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 İŞ GÜNÜ

Ödeme koşulları:

T/T

Yetenek temini:

3000 birim/yıl

Ürün Tanımı

XHBB128B Transformatör Çevirme Oranı Test Cihazı (TTR)güç transformatörlerinin çevirme oranını ve voltaj oranını hızlı ve doğru bir şekilde ölçmek için tasarlanmış yüksek hassasiyetli, üç fazlı bir teşhis cihazıdır. Transformatör çevirme oranı testi, üretim kalite kontrolü, yeni transformatör devreye alma öncesi ve güç endüstrisi önleyici test prosedürlerine uygun olarak birden çok senaryoda kritik bir gerekliliktir. Cihaz, çevirme oranı doğruluğunu doğrular, kademe değiştirici performansını değerlendirir, sargılar arası kısa devreleri tespit eder ve paralel çalışma uyumluluğunu onaylar. Özel bir üç fazlı hassas invertör güç kaynağı ile çalışır - tek fazlı şebeke değil - XHBB128B, üstün ölçüm bütünlüğü için şebeke harmonik girişimini ortadan kaldırır. 7 inçlik renkli dokunmatik ekranı, kapsamlı koruma paketi ve sağlam saha kullanıma hazır kasası, onu üretim hatları, saha devreye alma ve rutin bakım için kesin TTR çözümü haline getirir.

Teknik Özellikler

Parametre	Özellik
Ölçüm
Test Aralığı	0.9 – 10000
Doğruluk (0.9–500)	±0.1% + 2 basamak
Doğruluk (501–2000)	±0.2% + 2 basamak
Doğruluk (2001–10000)	±0.5% + 2 basamak
Çözünürlük	Minimum 0.0001
Çıkış Voltajı	Yüke göre otomatik ayarlanır
Güç ve Ortam
Çalışma Güç Kaynağı	AC 220V ± 10%, 50 ± 1 Hz
Ortam Sıcaklığı	-10°C ila +40°C
Bağıl Nem	≤ %85, yoğuşmasız
Fiziksel
Boyutlar (Ana Ünite)	360 × 290 × 170 mm
Boyutlar (Kablo Kutusu)	360 × 290 × 170 mm
Ağırlık (Ana Ünite)	5.9 kg
Ağırlık (Kablo Kutusu)	5.65 kg

Ana Performans Özellikleri

Üç Fazlı Hassas İnvertör Güç Kaynağı– Özel üç fazlı invertör, ölçüm voltaj kaynağı olarak geleneksel tek fazlı şebeke kaynağının yerini alır, daha doğru sonuçlar için şebeke harmonik girişimini tamamen ortadan kaldırır. Jeneratör gücüyle çalışırken bile ölçüm doğruluğu etkilenmez.
Eşzamanlı Üç Fazlı Ölçüm– Üç fazlı çıkış, test hızını artırır, fazlar arası açıları ölçer ve geleneksel oran köprülerinin gerektirdiği fazdan-faza manuel testi ortadan kaldırarak 0–11 arası transformatör bağlantı gruplarını otomatik olarak tanımlar.
Kapsamlı Transformatör Uyumluluğu– Sınıfındaki en eksiksiz ölçüm parametresi kapsamını sağlayarak Z-tipi, doğrultucu, topraklama, elektrikli fırın, faz kaydırmalı ve dengeleme transformatörleri dahil olmak üzere benzersiz bir geniş yelpazedeki transformatör tiplerini destekler.
Çok Katmanlı Koruma Sistemi– Entegre yüksek/düşük voltaj ters bağlantı koruması, transformatör sargıdan-sargıya kısa devre koruması, kademe değiştirici açık/kapalı arıza koruması ve çıkış tam kısa devre koruması, tüm arıza koşullarında cihaz ve operatör güvenliğini sağlar.
Otomatik Kademe Değiştirici Analizi– Anma parametreleri girildikten sonra, 99 adede kadar kademe noktası için oranı, hata değerini ve kademe değiştirici konumunu otomatik olarak ölçer. Geleneksel test cihazlarının çözemediği asimetrik kademe konumlarını doğru bir şekilde tanımlar.
7 İnç HD Renkli Dokunmatik Ekran– Modüler ekranlı büyük LCD ve adım adım Çince/İngilizce operasyonel komutlar, sezgisel, manuel gerektirmeyen bir kullanım sağlar. Her fonksiyona tek bir dokunuşla erişilebilir.
Entegre Veri Yönetimi– Dahili termal yazıcı, USB flash disk arayüzü ve RS232 seri port, anında dokümantasyon, dijital arşivleme ve kağıtsız ofis entegrasyonu için esnek veri çıkış seçenekleri sunar.
Sağlam Saha Kullanıma Hazır Kasa– Çok fonksiyonlu mühendislik plastik kasası, soğuk/sıcaklık direnci, su geçirmez conta ve düşme/darbe direnci ile zorlu saha ortamlarında güvenilir çalışma ve nakliye sağlar.

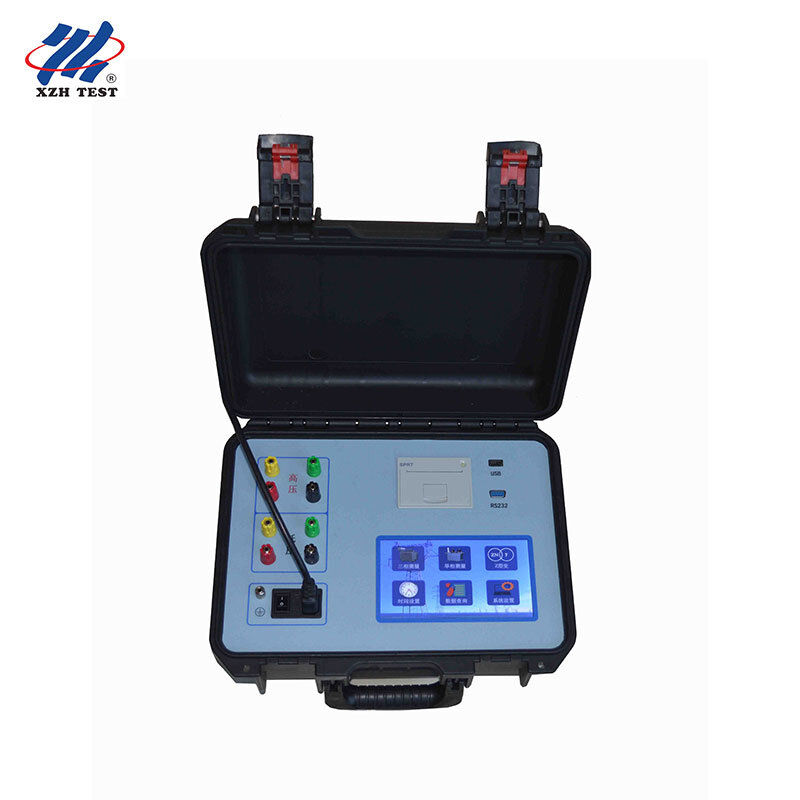

Cihaz Paneli Genel Bakış

Bileşen	İşlev
7 İnç Dokunmatik Ekran LCD	Dijital arka ışık ayarlı renkli dokunmatik ekran; işlem menüsünü ve test sonuçlarını gösterir
Yüksek Voltaj Terminalleri	Sarı, Yeşil, Kırmızı, Siyah – Transformatör Yüksek Gerilim tarafındaki A, B, C ve nötr (O) fazlarına bağlanır
Düşük Voltaj Terminalleri	Sarı, Yeşil, Kırmızı, Siyah – Transformatör Düşük Gerilim tarafındaki a, b, c ve nötr (o) fazlarına bağlanır
AC220V Güç Girişi	Cihaz için güç girişi, AC220V şebeke kaynağına bağlanır
Koruyucu Toprak	Operatör güvenliği için güvenilir topraklama terminali
RS232 / USB Bağlantı Noktaları	Veri dışa aktarımı için seri iletişim ve USB depolama
Dahili Yazıcı	Ölçüm tamamlandıktan hemen sonra test sonuçlarını yazdırır

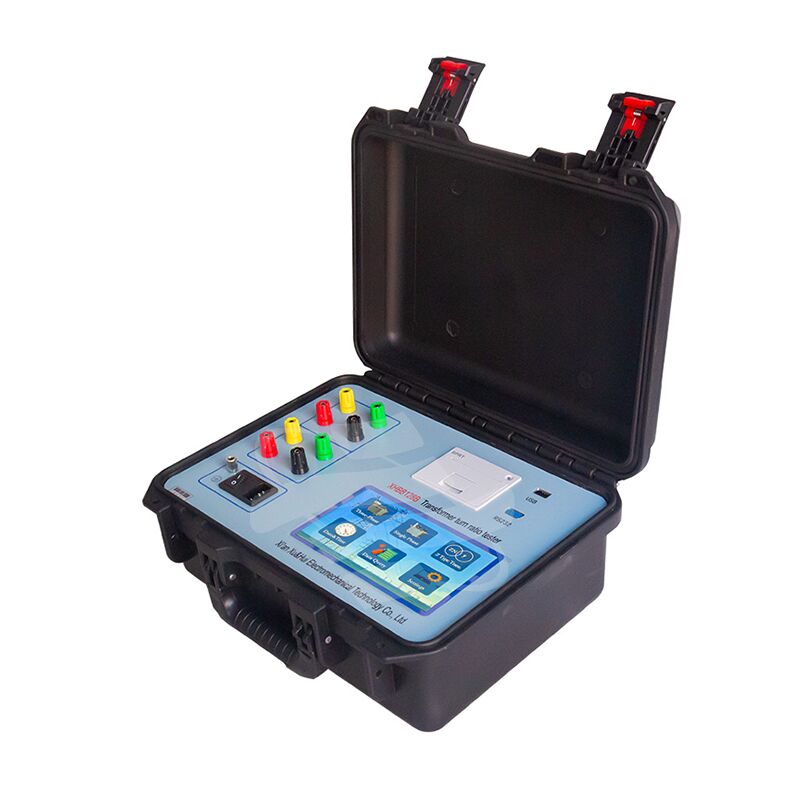

Ürün Resmi

XHBB128B

Kendi Kendine Test Doğrulaması

Test sonuçları anormal görünüyorsa, cihaz aşağıdaki kendi kendine test prosedürü kullanılarak doğrulanabilir:

Yüksek voltaj sarı/yeşil/kırmızı/siyah klipslerini birbirine bağlayın ve benzer şekilde düşük voltaj sarı/yeşil/kırmızı/siyah klipslerini kısa devre yapın. Bağlantı modu olarak Y-Y-0 veya D-D-0'ı seçin ve ölçümü başlatmak için OK'e basın. Normal bir cihaz 1.0000 gösterecektir. Başka herhangi bir okuma, servis gerektiren potansiyel bir cihaz sorununu gösterir.

Alternatif olarak, yüksek voltaj ve düşük voltaj test hattı kelepçeleri birbirine kısa devre yapılabilir (kablolu uçların güvenilir bir şekilde bağlı olduğundan emin olun).

Sıkça Sorulan Sorular

S1: Bu TTR test cihazı, transformatör üretim hattı kalite kontrolü için uygun mudur?

Evet, XHBB128B, üretim kalite kontrol ortamları için özel olarak üretilmiştir. Eşzamanlı üç fazlı ölçümü, geleneksel fazdan-faza oran köprülerine kıyasla test verimliliğini önemli ölçüde artırır, üretim hatlarında %100 test yapılmasına olanak tanır ve darboğaz oluşturmaz. ±0.1% doğruluk sınıfı (0.9–500 aralığı) fabrika kabul testi standartlarını karşılar, otomatik kademe değiştirici konum tanımlaması (99 noktaya kadar) manuel hesaplama gerektirmeden kademe değiştirici montajının doğruluğunu doğrular. USB flash disk arayüzü, üretim yürütme sistemleri (MES) ve kalite kontrol veritabanları ile entegrasyon için hızlı veri dışa aktarımı sağlar.

S2: Saha devreye alma mühendisleri bunu yeni transformatör kurulum doğrulaması için kullanabilir mi?

Kesinlikle. Yeni bir transformatör enerjilendirilmeden önce, devreye alma mühendisleri tüm kademe konumlarındaki çevirme oranlarının isim plakasındaki değerlerle eşleştiğini ve bağlantı grubunun doğru olduğunu doğrulamalıdır. XHBB128B bu iş akışının tamamını otomatikleştirir: tüm üç fazı eşzamanlı olarak ölçer, bağlantı grubunu (0–11) otomatik olarak tanımlar, her kademe konumundaki hata değerlerini hesaplar ve eksiksiz bir devreye alma raporu yazdırır. Ters bağlantı koruması ve çıkış kısa devre koruması, kablolama hatalarının en olası olduğu devreye alma sırasında temel bir güvenlik katmanı sağlar. Sağlam su geçirmez kasa ve 5.9 kg ana ünite ağırlığı, çoklu saha devreye alma programları için pratik hale getirir.

S3: Elektrik önleyici bakım hizmeti yüklenicilerine nasıl hizmet eder?

Birden çok endüstriyel, ticari ve kamu hizmeti müşterisine hizmet veren önleyici bakım yüklenicileri, hızlı, güvenilir ve denetlenebilir belgeler üreten cihazlara ihtiyaç duyar. XHBB128B'nin üç fazlı eşzamanlı ölçümü, her müşteri sahasındaki test süresini en aza indirir, dahili yazıcı ise müşteri onayları için anında basılı raporlar üretir. Z-tipi, doğrultucu ve faz kaydırmalı transformatörler dahil olmak üzere tüm transformatör tiplerini test etme yeteneği, tek bir cihazın tüm müşterilere transformatör filolarının bileşiminden bağımsız olarak hizmet vermesi anlamına gelir. Üç fazlı invertör güç kaynağı, uzak sahalardaki taşınabilir jeneratörlerden çalışırken bile ölçüm bütünlüğünü sağlar.

S4: Transformatör kademe değiştirici bakım uzmanları için uygun mudur?

Kademe değiştirici bakımı, her kademe konumunun doğru voltaj oranını sağladığının hassas bir şekilde doğrulanmasını gerektirir. XHBB128B, otomatik kademe değiştirici analiz yeteneği ile bu konuda üstündür: anma parametrelerini bir kez girmeniz yeterlidir ve cihaz, 99 adede kadar kademe konumundaki oranı ve hata değerlerini otomatik olarak ölçer, asimetrik kademe yapılandırmaları için bile gerçek kademe konumunu doğru bir şekilde tanımlar. Bu, yalnızca elektriksel testlerle tespit edilemeyen kademe değiştirici arızalarını (kaçırılan konumlar, köprüleme arızaları veya mekanik hizalama sorunları gibi) teşhis ederken değerlidir.

S5: Güç kalitesi ve şebeke uyumluluk denetçileri bunu düzenleyici doğrulama için kullanabilir mi?

Dağıtım transformatörlerinin voltaj düzenleme standartlarını karşıladığını doğrulayan şebeke uyumluluk denetçileri, incelemeye dayanabilecek hassas oran ölçümlerine ihtiyaç duyar. XHBB128B'nin üç fazlı invertör güç kaynağı, geleneksel tek fazlı test cihazlarında ölçüm doğruluğunu tehlikeye atabilecek şebeke harmonik girişimini ortadan kaldırır ve düzenleyici test gereksinimlerini karşılayan veya aşan ±0.1% doğruluk sağlar. USB veri dışa aktarımı, uyumluluk veritabanları ve otomatik rapor oluşturma ile sorunsuz entegrasyon sağlar, cihazın kendi kendine test doğrulama prosedürü ise denetçilerin raporlarında referans gösterebileceği belgelenmiş ölçüm güveni sunar.
