Vektör Analizi ve Teşhis Özellikli Transformatör Test Cihazı

Name: Vektör Analizi ve Teşhis Özellikli Transformatör Test Cihazı
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhtx1318
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an Shaanxi Çin
Marka adı:	XZH TEST
Sertifika:	ISO CE
Model numarası:	Xhtx1318

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an Shaanxi Çin

Marka adı:

XZH TEST

Sertifika:

ISO CE

Model numarası:

Xhtx1318

Vurgulamak:

High Light

Vurgulamak:

Basit vektör analizi Transformatör Test Cihazı

Kapasite karakteristik ölçümü Vektör Analizi Test Cihazı

Transformatör teşhis Transformatör Kapasite Karakteristik Test Cihazı

Trading Information

Min sipariş miktarı:

1 takım

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 İŞ GÜNÜ

Ödeme koşulları:

T/T

Yetenek temini:

3000 birim/yıl

Ürün Tanımı

XHTX1318 Serisi Transformatör Karakteristik Test Cihazıhem transformatör kapasite test cihazı hem de transformatör karakteristik parametre test cihazı olarak etkili bir şekilde hizmet veren yüksek hassasiyetli, çift fonksiyonlu bir teşhis cihazıdır. Kapsamlı transformatör değerlendirmesi için tasarlanmış olup, kapasite, tip tanımlama, yüksüz akım, yüksüz kayıp, kısa devre (yük) kaybı, empedans gerilimi ve vektör grubu analizi dahil olmak üzere çeşitli transformatör modellerinde birden fazla güç frekansı parametresini doğru bir şekilde ölçer. Gerilim, akım ve güç parametrelerinde ±0.2% ölçüm doğruluğu ile enerji dağıtım şirketleri, transformatör üreticileri ve saha veya laboratuvarda güvenilir, tekrarlanabilir transformatör teşhisleri gerektiren test hizmeti sağlayıcıları için ideal bir cihazdır.

Teknik Özellikler

Parametre	Özellik
Ölçüm Girişleri
Aktif Gerilim Aralığı	0–10 V
Aktif Akım Aralığı	0–10 A
Pasif Gerilim Aralığı	0–750 V (geniş aralık)
Pasif Akım Aralığı	0–20 A – 100 A (dahili çift aralık, otomatik/manuel seçim)
Ölçüm Doğruluğu
Gerilim	±0.2%
Akım	±0.2%
Güç (Cosφ > 0.2)	±0.2%
Güç (0.02 < Cosφ < 0.2)	±0.3%
Çalışma ve Güç
Çalışma Sıcaklığı	-25°C ila +65°C
Şarj Güç Kaynağı	AC 160V–260V
İzolasyon
Giriş-Kasa Direnci	≥ 100 MΩ
Güç Girişi Dayanımı	1 dakika boyunca 2 kV (RMS)

Ölçülen Parametreler

Parametre	Açıklama
Transformatör Kapasitesi	Bilinmeyen veya etiketsiz transformatörler için doğru kapasite belirleme ve tip tanımlama
Yüksüz Akım	Anma gerilimi altında uyarma akımı ölçümü
Yüksüz Kayıp	Verimlilik değerlendirmesi için çekirdek kaybı ölçümü
Kısa Devre / Yük Kaybı	Anma akımı altında bakır kaybı ölçümü
Empedans Gerilimi	Sistem koordinasyonu için yüzde empedans belirleme
Vektör Grubu	Sargı bağlantısı ve faz kayması analizi

Anahtar Performans Özellikleri

Çift Fonksiyon Entegrasyonu— Transformatör kapasite testini ve karakteristik parametre ölçümünü tek bir cihazda birleştirerek sahada iki ayrı test cihazı taşıma ve yönetme ihtiyacını ortadan kaldırır.

Yüksek Hassasiyetli ±0.2% Doğruluk— Gerilim, akım ve güç parametrelerinde sınıfının lideri ölçüm doğruluğu (Cosφ > 0.2), çok düşük güç faktörlerinde bile (0.02–0.2) ±0.3% ile transformatör kabulü, teşhisleri ve enerji verimliliği doğrulaması için güvenilir veriler sağlar.

Geniş Aralık Pasif Ölçüm— 750V'a kadar pasif gerilim girişleri ve otomatik veya manuel aralık seçimi ile çift aralıklı akım girişleri (0–20A / 0–100A), harici PT/CT aksesuarları olmadan dağıtım ve güç transformatörlerinin tüm spektrumunu karşılar.

Aşırı Ortam Toleransı— -25°C ila +65°C çalışma sıcaklığı aralığı, kutup soğuğundan çöl sıcağına kadar zorlu dış trafo merkezleri ortamlarında konuşlandırmaya olanak tanır ve 160V ila 260V arası şarj güç kaynağı uyumluluğu ile jeneratör veya kararsız şebeke beslemelerinde güvenilir çalışma sağlar.

Sağlam İzolasyon Tasarımı— ≥100 MΩ giriş-kasa izolasyon direnci ve 2kV güç girişi dayanım kapasitesi, yüksek gerilimli trafo merkezi ortamlarında operatör güvenliğini ve ölçüm bütünlüğünü sağlar.

Kapsamlı Transformatör Teşhisleri— Tek bir test dizisinde tüm anahtar güç frekansı parametrelerini ölçer: kapasite, tip, yüksüz akım, yüksüz kayıp, yük kaybı, empedans gerilimi ve vektör grubu — durum değerlendirmesi, kabul testi ve enerji denetimi için eksiksiz bir transformatör sağlık profili sunar.

Uygulama Alanları

Sektör	Tipik Uygulamalar
Güç Sistemleri	Üretim, iletim, transformasyon ve dağıtım transformatör testleri
Endüstriyel Tesisler ve Madencilik	Büyük ölçekli üretim, madencilik operasyonları ve ağır sanayi transformatör teşhisleri
Metalurji ve Petrokimya	Ergitme, kimyasal işlem, su arıtma tesisi transformatör değerlendirmesi
Ulaşım Altyapısı	Limanlar, demiryolları, otoyollar, havaalanları ve belediye sokak aydınlatma güç sistemleri
Ticari ve Kurumsal	Büyük işletmeler, lojistik merkezleri ve kurumsal tesis yönetimi
İnşaat ve Emlak	Büyük inşaat projeleri ve emlak yönetimi transformatör devreye alma
Test ve Devreye Alma	Güç kurulumu ve devreye alma hizmet sağlayıcıları

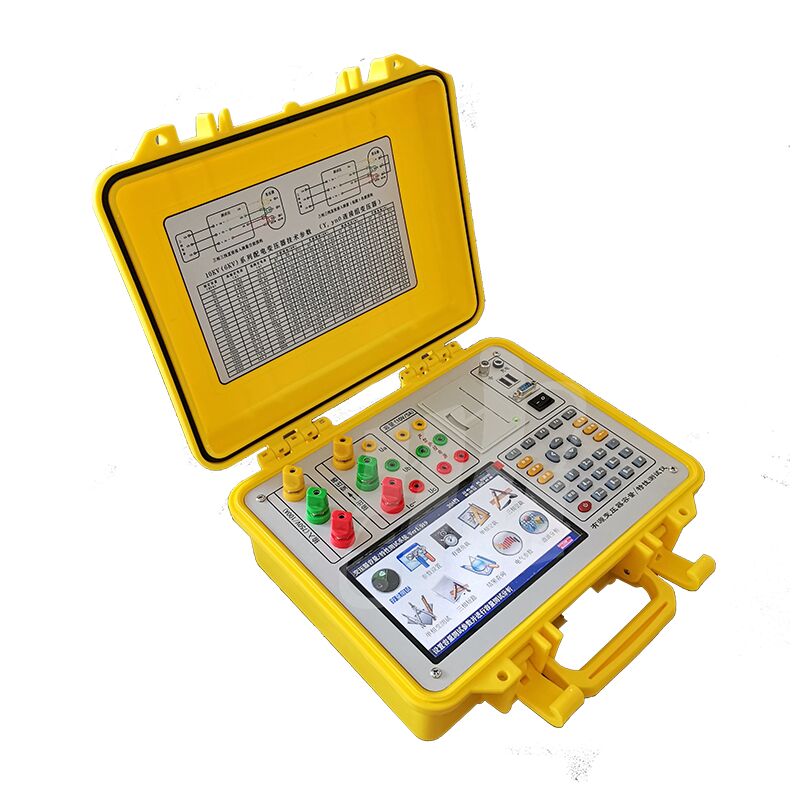

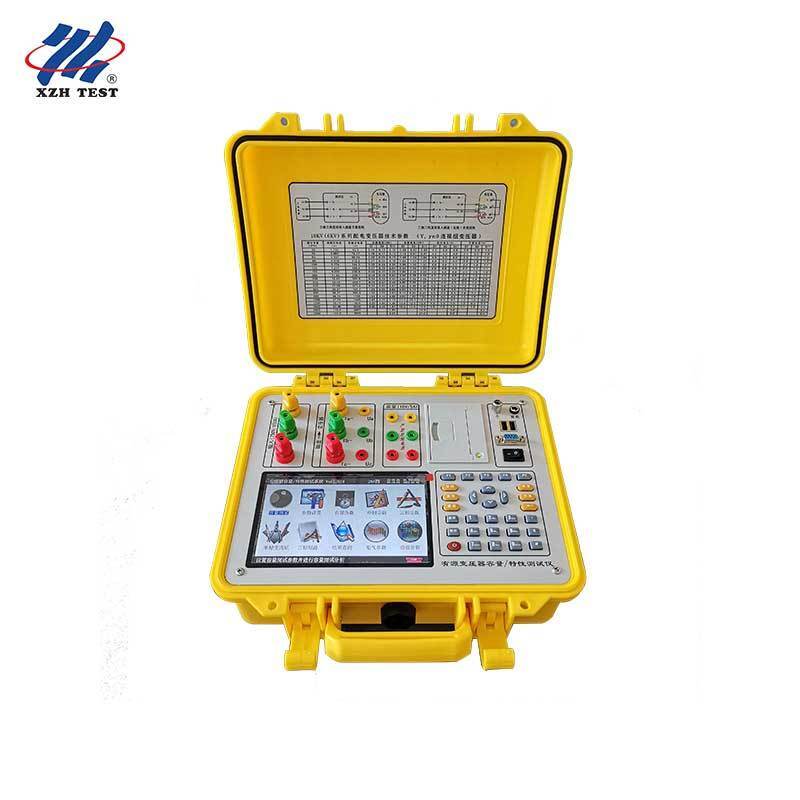

Ürün Resmi

XHTX1318

Önemli Güvenlik Notu

Cihazda herhangi bir anormal durum veya arıza gözlemlenirse, cihazı açmaya veya sökmeye çalışmayın. Uygun servis düzenlemeleri için derhal şirketimizle iletişime geçin.

Sıkça Sorulan Sorular

S1: Bu test cihazı transformatör üretim fabrikası kabul testleri (FAT) için uygun mudur?

Evet, XHTX1318 transformatör üretim kalite kontrolü için özel olarak üretilmiştir. ±0.2% doğruluk sınıfı, hem dağıtım hem de güç transformatörleri için fabrika kabul testlerinin sıkı ölçüm gereksinimlerini karşılar. Çift fonksiyonlu tasarım, üreticilerin tek bir cihaz kurulumunda hem anma kapasitesi uyumluluğunu hem de anahtar performans parametrelerini — yüksüz kayıp, yük kaybı, empedans gerilimi ve vektör grubu — doğrulamasını sağlar. Bu, üretim hattındaki birden fazla özel test cihazı ihtiyacını ortadan kaldırarak, QC departmanında sermaye yatırımını, kalibrasyon bakımını ve operatör eğitim gereksinimlerini azaltır.

S2: Enerji dağıtım şirketi varlık yönetimi ekipleri bunu transformatör durum değerlendirmesi için kullanabilir mi?

Kesinlikle. Değiştirme, yenileme veya yük yükseltme kararları alan varlık yöneticileri, güvenilir, doğru transformatör performans verilerine ihtiyaç duyar. XHTX1318 kapsamlı durum değerlendirmesi sağlar: yüksüz kayıp eğilimleri çekirdek bozulmasını gösterir, yük kaybı artışları sargı bozulmasını işaret eder ve empedans gerilimi kaymaları mekanik deformasyonu ortaya çıkarabilir. Geniş çalışma sıcaklığı aralığı (-25°C ila +65°C), tüm iklim bölgelerinde yıl boyunca saha testine olanak tanır ve çift aralıklı akım girişleri (100A'ya kadar) harici aksesuarlar olmadan küçük dağıtım transformatörlerinden büyük güç transformatörlerine kadar her şeyi karşılar.

S3: Transformatör yenileme ve modernizasyon şirketlerine nasıl hizmet eder?

Sargıları yeniden saran, onaran ve mevcut transformatörleri yükselten transformatör yenileme şirketleri, yeniden hizmete dönmeden önce yeniden oluşturulan ünitenin orijinal veya yükseltilmiş spesifikasyonları karşıladığını doğrulamalıdır. XHTX1318'in vektör grubu analizi yeteneği burada özellikle değerlidir — yeniden sarım sonrası doğru sargı bağlantılarını doğrulamak — kapasite ve kayıp ölçümleri, yenilenen transformatörün etiket değerlerini karşıladığına dair belgelenmiş kanıt sağlar. Cihazın bilinmeyen veya etiketsiz transformatör kapasitesini ölçme yeteneği, potansiyel yükseltme yolları için gelen çekirdekleri değerlendirirken de esastır.

S4: Enerji denetimi ve verimlilik danışmanlık firmaları için uygun mudur?

ISO 50001 denetimleri ve endüstriyel enerji değerlendirmeleri yürüten enerji verimliliği danışmanları, enerji tasarrufu fırsatlarını ve değiştirme veya yük optimizasyonu önerileri için yatırım getirilerini hesaplamak üzere hassas transformatör kaybı verilerine ihtiyaç duyar. XHTX1318'in güç ölçümlerindeki ±0.2% doğruluğu (yüksüz transformatör testlerinin tipik düşük güç faktörlerinde bile) savunulabilir enerji denetim raporları için gereken ölçüm titizliğini sağlar. Hem aktif (0–10V/0–10A) hem de pasif (0–750V/0–100A) aralıklarda test yapabilme yeteneği, danışmanların transformatörleri yerinde kalırken değerlendirebilmeleri anlamına gelir, bu da müşteri tesislerindeki üretim kesintisini en aza indirir.

S5: Elektrik mühendisliği tasarım enstitüleri bunu ihale değerlendirmesi ve devreye alma için kullanabilir mi?

İhale belgelerinde transformatörleri belirlemek ve devreye alma sırasında tedarik edilen ekipmanı doğrulamaktan sorumlu tasarım enstitüleri ve mühendislik danışmanlıkları, üretici iddialarını bağımsız olarak doğrulayabilen ölçüm araçlarına ihtiyaç duyar. XHTX1318'in kapsamlı parametre kapsamı — kapasite, tip, yüksüz ve yük kayıpları, empedans gerilimi ve vektör grubu — tasarım mühendislerinin her anahtar spesifikasyon öğesini onaylanmış veri sayfasıyla çapraz kontrol etmesini sağlar. ±0.2% doğruluğu, resmi devreye alma raporları ve tedarik edilen ekipman performansı sorgulandığında uyuşmazlık çözümü için gereken ölçüm güvenini sağlar.
