Yeraltı tespiti için çok frekanslı verici ile dijital kablo yolu izleyicisi

XHGX507X kablo borusu belirleyicisi, kabloları bulmak için yeraltı kablolarından gelen elektromanyetik alan sinyalleri kullanır ve doğru kablo tespiti için derinlik ve akım okumaları sağlar.Bu sistem, U.S.A.'nın 15..S. FCC Kuralları ve Avrupa Direktifi 1999/5/EC.

• Hem aktif hem de aktif olmayan güç kabloları için kablo yolu arama yeteneği
• Yol bulma doğruluğunu artırmak için mevcut yön ve faz göstergesi
• gömülü kablo derinliği algılama işlevi
• Birden fazla frekans seçeneği (577Hz ila 133kHz) ile verici
• Dış sürekli direnç değerlerini test etmek için ohmmeter fonksiyonu
• Sinyal gücünün grafiğe dayalı dijital gösterimi
• Boru hattının kesin konumu için sol/sağ oklar
• Boru hattı yönü göstergesi için pusula
• Boru hattı derinliği ve akımın gerçek zamanlı gösterimi

Göndericisi, bu sistemin sinyal kaynağı olarak hizmet eder ve tam işlevsellik, yüksek zeka ve basit işletim özelliklerine sahiptir.

• Güç anahtarı:Güç kontrolü için kendiliğinden kilitlenme anahtarı
• Çıkış bağlantı noktası:Farklı sinyal çıkış modları için çok çekirdekli havacılık soketi
• LCD Ekranı:Sıklık, güç seviyesi, mod, akım, impedans ve pil durumunu gösterir
• Frekans Anahtarı:Çıkış sinyali frekansını değiştirir (ilk 577Hz)
• Güç ayarlama:Düşük, orta, yüksek ve tam güç çıkışı arasında seçer
• Menü tuşu:Frekans ayarlarına, direnç ölçümüne ve çok frekanslı moduna erişiyor
• Şarj limanı:Φ2.1 Pil şarjı için şarj standi

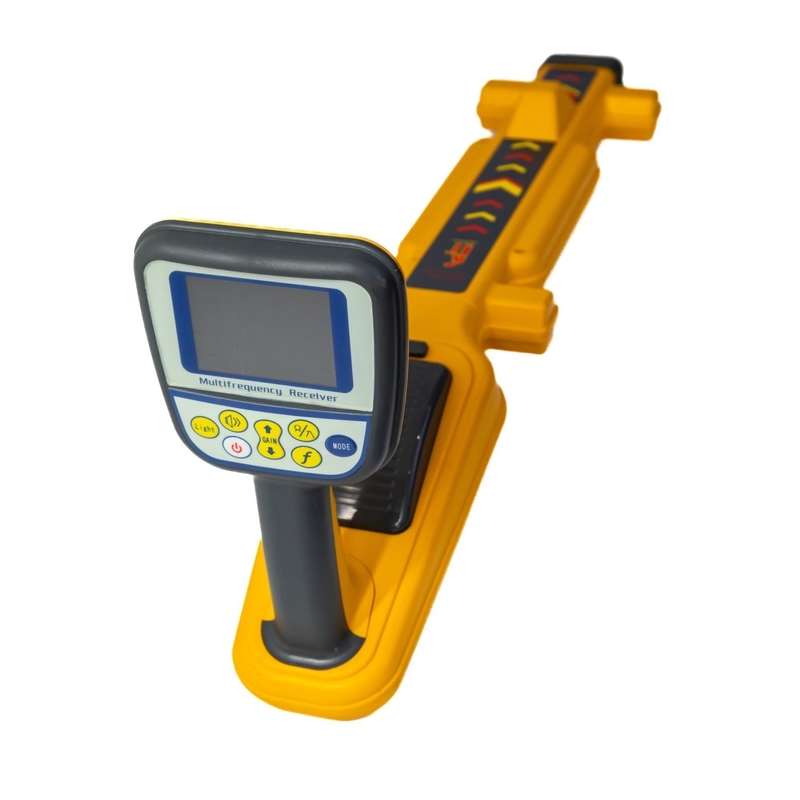

Alıcı, belirli manyetik alanları alabilen ve görüntü için elektrik sinyalleri haline getirebilen bir sistem devresini entegre eder.Farklı algılama senaryoları için birden fazla çalışma moduna sahiptir.

• Frekans göstergesi:Mevcut alıcı frekansı (başlangıç 577Hz)
• Sinyal Gücü:ızgara uzunluğu ve üç basamaklı görüntü ile gösterilmiştir
• Renk Kompası:Boru hattının yönünü gösterir.
• Derinlik ve Akım:Yeraltı boru hattının gerçek zamanlı ölçümleri
• Kontrolü kazan:Dinamik aralığı 000-140db (öntanımlı olarak otomatik olarak ayarlanır)
• Çalışma modları:Dar zirve, geniş zirve, alçak, geniş zirve ok, zirve + alçak
• Pil göstergesi:Mevcut güç seviyesini gösterir
• Hacim kontrolü:Düzenlenebilir zümrenin gürültüsü

• Çember veya gölge yöntemleri kullanılarak kablo konumlandırma hassasiyeti
• Doğrudan bağlantı modunda doğru derinlik ölçümü
• Uzun süreli kullanım sırasında operatörün yorgunluğunu azaltmak için sesli uyarılar
• Ses hacmi ile gösterilen sinyal gücü (güçlü/hızlı = güçlü sinyal)
• SS frekansını kullanırken akım yönü ve faz göstergesi
