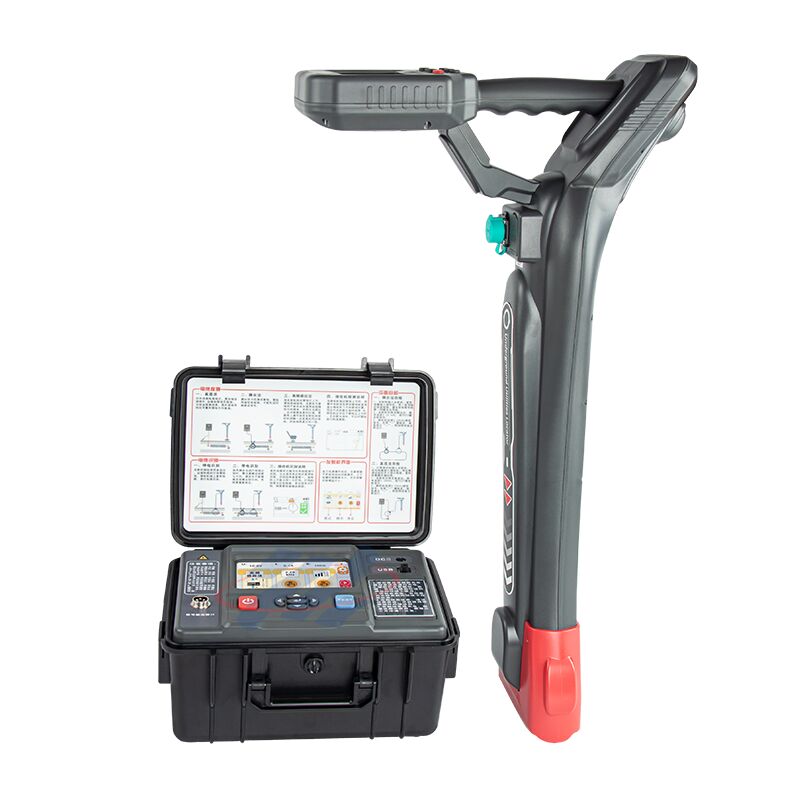

Bu kablo borusu bulma cihazı XHGX507X, kabloyu bulmak için yeraltı kablosunun elektromanyetik alan sinyalini kullanır ve derinlik ve akım değerlerini verir.Kablo algılama fonksiyonunu gerçekleştirmek için.
Bu cihazın verici ve alıcısı ABD FCC kurallarının 15. bölümüne uygun, bu ekipman Avrupa Direktifi 1999/5/EC'nin ilgili hükümlerine uygun.Özellikleri:
Bu cihaz kablo yolu araması, güç kapatma ve canlı kablo tanımlama için kullanılabilir
Mevcut yön ve faz gösterge fonksiyonlarını destekler ve izleme sinyalinin mevcut yönünü ve fazını görüntüleyebilen benzersiz bir teknolojiye sahiptir.Arama yolunun doğruluğunu etkili bir şekilde artırmak.
Aynı zamanda kablonun gömülü derinliğini de tespit edebilir.
Birden fazla frekans seçeneği olan verici, 577HZ, 815HZ,8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, Çok frekanslı mod.
Akım dış sürekli direnç değerini test etmek için ohmmeter ile fonksiyon.
Sinyal gücünün dijital gösterimi
Sol ve sağ oklar boru hattının yerini gösterir
Çalışma sıklığı
Sinyal gücünün grafik gösterimi
Çalışma modu
Pil gücü
Pusula boru hattının yönünü gösterir.
Boru hattı derinliği ve akımın gerçek zamanlı gösterimi
Göndericinin kısa bir tanıtımı
Göndericinin aygıt paneli ve fonksiyon tanıtımıİletişim cihazı, yeterli güçte sinyal kaynağıdır ve bu alet setinin çekirdeklerinden biridir.Panel Girişi
Not: yukarıdaki resme bakın
1. Anahtar 2. Çıkış portu 3. LCD ekran alanı 4. Frekans bileşik anahtarı 5. Güç ayarlama
bileşik anahtar
67. Şarj bağlantısı.
Fonksiyon tanıtımı
1. Anahtar: Bu anahtar kendi kendine kilitlenen bir anahtardır; gücü açmak için basın, verici çalışıyor; güç kaynağını kesmek için açılır, verici kapatma durumundadır.
2. Çıkış portu: Bu portu çok çekirdekli özel bir havacılık soketidir; sinyalin çıkış modunu değiştirmek için kullanılır. Doğrudan bağlantı hattını bağlamak doğrudan bağlantı modudur;Bağlantı klemini yerleştirmek, bağlanma modudur; hattı bağlamamak indüksiyon modudur.
3Sıvı kristal ekran alanı: Gerekli temel bilgileri gösterir.
4. Frekans anahtarı: Bu anahtar bir jog yumuşak düğmesidir; çıkış sinyalinin frekansı her basıldığında değiştirilebilir; başlangıçtaki güç 577Hz'dir. Algılama modunda başlangıçta 8KHz.Frekans ayar menüsü arayüzünde, ışık çubuğunun kapsadığı frekansı seçmek veya iptal etmek için bu tuşa basın; çok frekanslı mod ayarında, çıkış frekans kanalını değiştirmeyi seçmek için bu tuşa basın.
5. Güç anahtarı: Bu anahtar bir jog yumuşak anahtarıdır; çıkış gücü her basıldığında bir kez değiştirilebilir ve düşük dereceli, orta dereceli, yüksek dereceli ve tam dereceli arasından seçilebilir.Frekans menüsünü kaydır; çok frekanslı mod ayarında, çıkış frekansını seçmek için bu tuşa basın.
6. Menü tuşu: Bu tuş bir jog yumuşak anahtarıdır; frekans ayar menüsüne, direnç ölçüm moduna ve çok frekanslı mod ayarlarına girmek için bu tuşa basın.
7Şarj portu: Bu port Φ2.1 şarj basamağıdır; pil şarj etmek için özel bir şarj cihazını bağlamak için kullanılır.İletici arayüzünün görüntü içeriği
| Sıklık |
Mevcut çıkış frekansını göster |
| Güç |
Mevcut çıkış gücünü gösterir; düşük dereceli, orta dereceli,
Yüksek sınıf ve tam sınıf sırasıyla |
| Mod |
Mevcut çalışma modunu gösterir; doğrudan bağlantı, koplama ve indüksiyon
ayrı ayrı gösterilmelidir. |
| Mevcut |
Mevcut döngü akım değerini gösterir; etkin gösterim 0-999 mA'dır.
Impedans: Mevcut döngü impedans değerini gösterir; etkin görüntüleme
00001-20000 ohm. |
| Güç |
Akü gücünü gösterir; bir pil sembolü ile temsil edilir, tüm siyah
Tam güç, ve sol mevcut güç yüzdesi göstergesi. |
| Eşleşen ipucu |
Resmin altındaki daire yuvarlanmaya başladığında, bu vericinin
istikrarlı çalışıyor. |
| Frekans ayarlamaları |
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss düşük, ss yüksek, çok frekanslı mod. |
Sinyal çıkış modu - verici çalışma moduİletici, hedef kabloya üç şekilde (doğrudan bağlantı, bağlantı, indüksiyon) uygulanabilen farklı AC sinyallerini çıkarabilir.Hedef kablo üzerinde güvenilir sinyal iletimi sağlamak için, hattın içinde güvenilir bir döngü olmalıdır.yeterince uzun bir kablo ile zemin arasında oluşan dağıtılmış kapasitanstan oluşan kapasitif döngü, veya hatlar arasındaki kısa devre hat noktalarından oluşan bir düz döngü.Alıcıya kısa bir girişAlıcı paneli ve fonksiyon tanıtımı

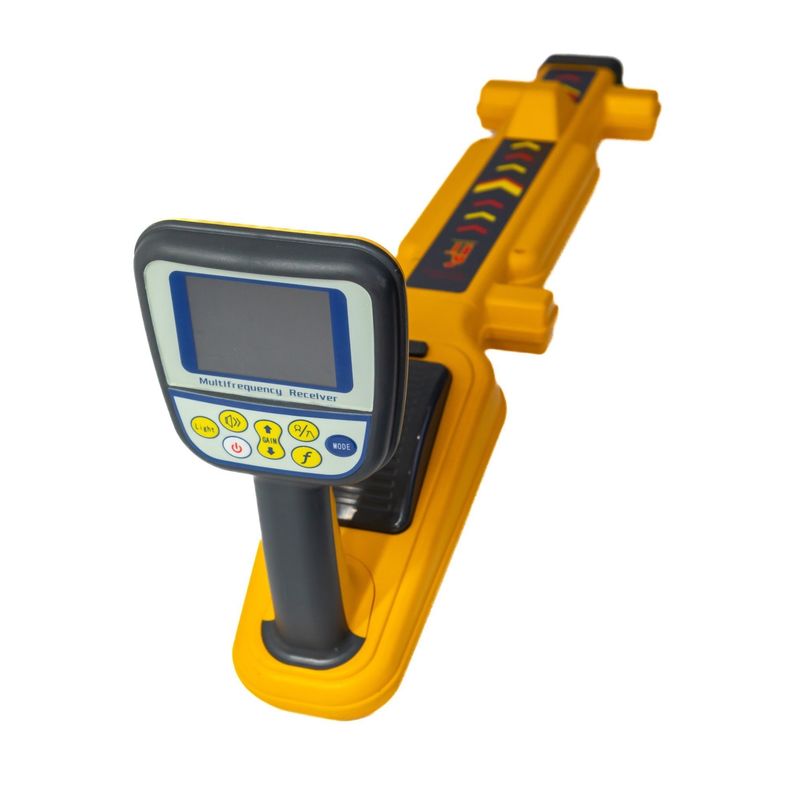

Alıcı, belirli bir manyetik alanı almayı ve onu göstermek ve operatörü uyarmak için elektrik sinyali haline getirmeyi sağlayan bir sistem devresinin bir bütünleşmesi.Bu araçların ikinci çekirdeği.Tamamen işlevsel, son derece akıllı, taşınabilir, hafif ve kullanımı kolaydır.
Arayüz içerik görüntüleme fonksiyonunun tanıtımı
Alıcı Geniş Zirve Ok Modu Arayüzü
Sıklık:Mevcut alıcı frekans değerini göster; güç açıldığında başlangıç değeri 577Hz'dir.
Çizgiler:Sinyal gücü ızgaranın uzunluğundan belirlenir; ızgara her iki taraftan da ortaya doğru hareket eder ve ızgara dolu olduğunda sinyal çok güçlü veya menzil dışındadır.
Üç basamaklı:Sinyal gücü, sayı boyutuyla belirtilir; geçerli aralığı 00.0-99.9, 99.9 gösterildiğinde sinyal çok güçlü veya menzil dışında.
Renk kompası:boru hattının yönünü gösterir.
Derinlik ve Akım:Yeraltı boru hattının ölçülen derinliğini ve boru hattındaki akımı gösterir.
Kazanç:Alıcı tarafından şu anda işlenen sinyalin büyütülmesini gösterir, dinamik aralığı 000-140db'dir; varsayılan olarak otomatik olarak ayarlanır.
Mod:Alıcının sinyali nasıl aldığını gösterir ve dar zirve, geniş zirve, alçak, geniş zirve okunu, zirve + alçak ve harici ekipmanı gösterir. Başlangıç güç açıklığı geniş zirvedir.Dış cihazlar otomatik olarak tanınır..
Pil seviyesi:Akü seviyesini gösterir; akü sembolü ile gösterilmiştir.
Hacim:Zümrenin şu anki çalışma durumunu gösterir, korna sembolü ve bir çizgi ile temsil edilir, bir çizgi düşük sesliliktir, iki çizgi orta sesliliktir, üç çizgi yüksek sesliliktir,ve bir haç zillerin kapatılması içinBaşlangıç açılışı zillerin kapatılmasıdır.
Sol ve sağ oklar:Kablonun yerini göstermek için otomatik olarak kablo dışındaki oklar görünür; kablonun üzerinde iki ok görünür.
Mevcut yön:SS frekansını kullanırken, bu işlev, operatöre yol bulmada yardımcı olmak için sinyal akımının yönünü gösterebilir.
Aşama göstergesi:SS frekansını kullanırken, alıcı sinyalin fazını görüntüler.
Alıcı özellikleri
1) Kablo konumlandırması: Dalga tırmanışı yöntemini seçin ve hedef kabloyu hızlı bir şekilde takip etmek için paralel anten konumlandırmasını kullanın.Sinyal en büyük ve iki tarafı azaltılırVadi yöntemini seçin ve konumlandırma için dikey anten kullanın. Yakın kablolar ve müdahale kaynakları olmadığında, konumlandırma daha doğru ve güvenilirdir.Alıcı kablonun üstündeyken, sinyal en küçük ve her iki taraftaki sinyal büyüktür.
2) Derinlik ölçümü: Doğrudan bağlantı modunda, derinlik doğrudan ölçülür.ve pusula tarafından belirtilen yönün doğru ilerlediğinde alet gövdesini hareketsiz tutun, ve gerçek zamanlı sesleme değeri sol üst köşede görüntülenir.
Sesli uyarı
Bu aygıtın en iyi özelliği, uzun süre çalışırken operatörün göz yorgunluğunu azaltabilen ve algılama işini daha basit ve net hale getirebilen sesli bir uyarıya sahip olmasıdır.Alıcı tarafından yayılan ses hacmi, alınan sinyalin gücüne orantılıdır.Birlik kazancı altında, alıcıdan gelen ses yüksek ve hızlı olduğunda, alınan sinyalin güçlü olduğu anlamına gelir ve tersine, alıcıdan gelen sesin güçlü olduğu anlamına gelir.
Alıcı zirve yöntemindeyken, ses tam kablonun üzerinde en yüksek ve keskin ve ses her iki tarafta da küçük ve seyrek.Alıcı vadideyken, ses boru hattının hemen üzerinde en küçük ve en seyrek ve ses her iki tarafta da yüksek ve sıkıdır.Alıcı çalışma modu
Çalışma prensibi
Kableye bir sinyal uygulandığında, kablo üzerinde bir akım vardır ve akım kablo etrafında yayılan manyetik alan oluşturur.Manyetik alanın frekansı, uygulanan sinyalin frekansıyla tutarlıdır.. Güç, kabloyu dairesin merkezi olarak alır ve radyasyon azalır ve yön, radyasyon dairesindeki belirli bir noktanın dokunma yönüdür.
Alıcı, kablodan yayılan manyetik alan sinyalini veya sızan elektrik alanı sinyalini iç anten veya dış giriş cihazı üzerinden alır.ve iki farklı çalışma modunda işlenebilir, ve sinyal gücü değişimi operatöre yönlendirilir.
Sinyal alım modu - alıcı çalışma modu
Crest yöntemi(dar zirveler, geniş zirveler, geniş oklar, zirveler + vadiler)
Çökme yöntemi(Dolgun)Paket listesi
