XHLJ504Kablo yolu izleyicisi (kablo borusunu belirleyici)gömülü kablo yollarını tespit etmek için gerekli olan yüksek güçlü bir sinyal üreticisi (göndericisi) ve alıcıdan oluşur.
Kablo yol ölçümünün temel prensibi, test edilen kabloya bir yol sinyalini aktarmak için bir yol sinyali jeneratörü (yani yol ölçümünün sinyalini ileten makine) kullanmaktır.Bu sayede elektromanyetik dalgalar üretilir., ve daha sonra bir sonda ile alıyor ve alıcı alınan sinyali güçlendiriyor. İşlemden sonra, çıkış kulaklığa ve işaretçi metreye gönderiliyor.
Bu kablo yolu izleyici, kablonun gömülü yolunu ve derinliğini ses zirveleri, ses vadileri ve kulaklıktaki işaretçi ölçümünün eğilme derecesine göre değerlendirir.
Çok fonksiyonel
Kablo yolu alıcısı, sondayla, kulaklıklarla vb. bağlantıda kullanılır ve kablo hatası işaretçisi olarak kullanılabilir.
Ana bileşenler

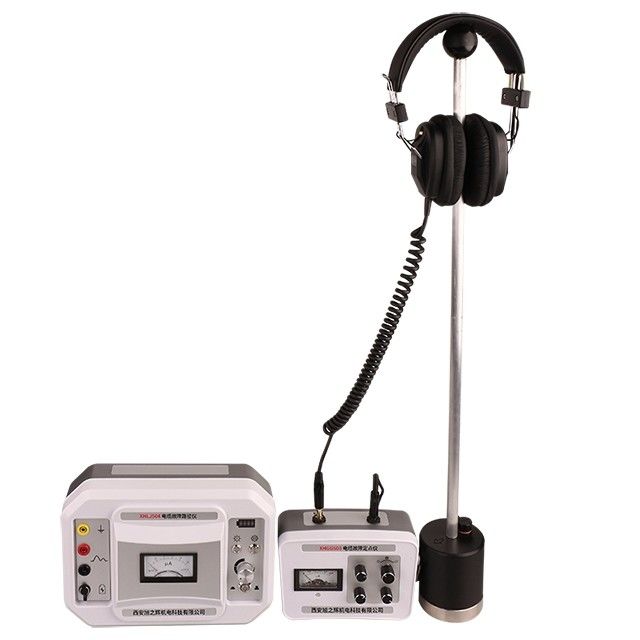

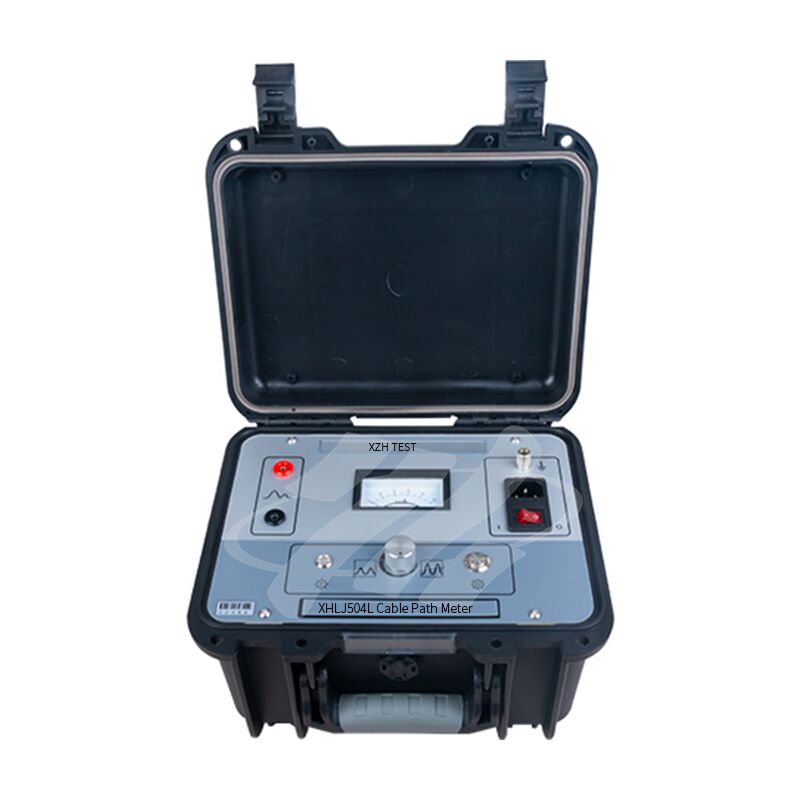

Bu kablo borusu belirleyicisi esas olarak verici ve alıcıdan oluşur, iki parça aşağıda gösterilmiştir.
Teknik parametreler
Göndericisi
| Çıkış sinyali |
15kHz aralıklı |
| Çıktı gücü |
100W |
| Çıktı akımı |
0 ¢2A |
| Çalışma gücü |
220V (1±10%) 50Hz (1±5%); |
Alıcı
| Büyütme |
500Binlerce kez. |
| Bulma doğruluğu |
±0,2m |
| Çıkış impedansı |
350Ω |
| Çalışma güç kaynağı |
iki adet standart 9V pil |
| Sessiz akım |
< 10mA |
Ürün Özellikleri
1Geleneksel elektromanyetik indüksiyon prensibini kullanarak, güçlü bir anti müdahale yeteneği.
2Aşırı akım ve kısa devre koruma fonksiyonları ile güvenli ve güvenilir.
3Yüksek güç çıkışı, kablo uzunluğu ile sınırlı değil, açık devre de bir yol bulabilir.
4Çıktı, çeşitli test sitelerine uygun, güçlü uyarlanabilirlik ile adımsız ayarlanabilir.
5Süper güçlü büyütme, algılama derinliği 10 metreden fazladır.
6Ultra düşük güç tüketimi tasarımı, dinlenme akımı 10mA'dan daha az.
7Analog ölçümcünün tasarımı, sinyal gücü ve eğilim bir bakışta açık.
8Sıfır seviyesini isteksiz olarak ayarlayabilirsiniz, bu da her türlü güçlü ve zayıf sahneler için uygundur.
Yerel olarakKablo yolu testi...gösterim şeması
Genel yol algılama bağlantı tel şeması
Süper uzunluklu veya kırılan kablo yolu algılama kablolama şeması
Özel rota algılama kablolama şeması
Kablonun gömülü derinliğini test edin.
Kablonun gömülü derinliğini değerlendirdiğinizde, probu ölçülen kablonun konumuna 45 derecelik bir açıyla yerleştirebilirsiniz."dışa doğru hareket" yol için dik.Sonda'nın ortasındaki en küçük ses noktasını bulun, sonra sonda'nın hareket ettiği mesafe kablonun gömülü derinliğine eşittir.Lütfen aşağıdaki şekildeki sonda yerleştirme şema şemasına bakın..
Sonda yerleştirilmesinin şematik şeması
