Ürün Açıklaması
XHDB serisi yüksek voltaj bölücü, bir RC hacim dengeleme ekranlı kısmi basınçlı yüksek voltaj ölçüm cihazıdır. Ağırlıklı olarak darbe yüksek voltajı, yıldırım yüksek voltajı, güç frekansı yüksek voltaj ölçümü için kullanılır. Yüksek voltajlı elektrostatik voltmetrenin yerini almak için ilk tercihtir. Kullanımı kolay, sezgisel ekran, yüksek hassasiyet, küçük boyut ve hafiflik sunar.
Santral, trafo merkezi, yüksek voltajlı elektrikli ekipman üretim fabrikası ve yüksek voltaj laboratuvarı ve diğer departmanlar için yüksek voltaj ölçümü için ideal ekipman olarak uygundur.
Gösterge değeri üzerindeki yüksek voltajın etkisini azaltmak için özel ekranlama teknolojisi benimsenmiştir, böylece yüksek kararlılık ve yüksek doğrusallık elde edilir. İthal dolgu malzemesi yapıyı küçültür, ağırlığı hafifletir, güvenilirliği artırır ve dahili kısmi deşarj miktarını en aza indirir. Bu da saha inşaat alanlarının denetimi için büyük kolaylık sağlar.
Voltaj bölücü, enstrüman hattı aracılığıyla yüksek voltaj ölçüm terminaline bağlanır, bu da uzun mesafeden net okuma sağlar ve kullanımı güvenli ve pratiktir. Voltaj bölücüler yüksek giriş empedansına ve iyi doğrusallığa sahiptir.
Ürün Parametreleri
|
Voltaj derecesi
|
AC: 150 kv DC: 150 kv
|
|
AC ölçüm yöntemi: gerçek RMS ölçümü
|
AC ölçüm yöntemi: gerçek RMS ölçümü
|
|
AC ölçüm yöntemi: gerçek RMS ölçümü
|
AC ölçüm yöntemi: gerçek RMS ölçümü
|
|
İzolasyon ortamı
|
kuru dielektrik malzeme
|
|
Sıcaklık
|
-25 ila 40 °C
|
|
Nem
|
< 85%
|
|
Kısmi basınç oranı
|
1000:1
|
|
Ağırlık
|
13kg
|
|
Hacim
|
220 * 220 * 1050
|
Ana performans özellikleri
Yüksek giriş empedansı ve iyi doğrusallık;
Gösterge değeri üzerindeki yüksek basıncın etkisini azaltmak için özel ekranlama teknolojisi benimsenmiştir, böylece yüksek kararlılık ve yüksek doğrusallık elde edilir;
İthal dolgu malzemesi, küçük yapı, hafiflik, daha yüksek güvenilirlik, dahili kısmi deşarj minimuma indirilmiştir;
Enstrüman hattı aracılığıyla yüksek voltaj ölçüm terminaline bağlanır, uzun mesafeden net okumalar sağlar ve kullanımı güvenli ve pratiktir.
Voltaj seviyesi: 50kV, 100kV, 150kV, 200kV, 300kV,400kv,500kv
Hassasiyet: AC: 0.5% DC: 0.5%
Voltaj bölme oranı ayar modu: direnç kapasitans ve kısmi basınç, yazılım çok noktalı ölçüm ve doğrulama teknolojisi kullanılarak standartla tutarlılık sağlanır;
Çevresel koşullar: Sıcaklık: -25 ila 40 °C Nem: <85%
Kısmi basınç oranı: 1000:1
Görünüm boyutu: 170 × 170 × 720mm(100KV)
|
Model
|
Test aralığı KV
|
Empedans/MΩ
|
Boyut /mm
|
Ağırlık/Kg
|
|
Bölücü
|
Kutu
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
Φ84×500
|
170×170×550
|
4.5
|
|
XHDB-100
|
AC-100 DC-100
|
1000
|
Φ84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
Φ84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
Φ84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
Φ84×1750
|
260×260×1850
|
19
|

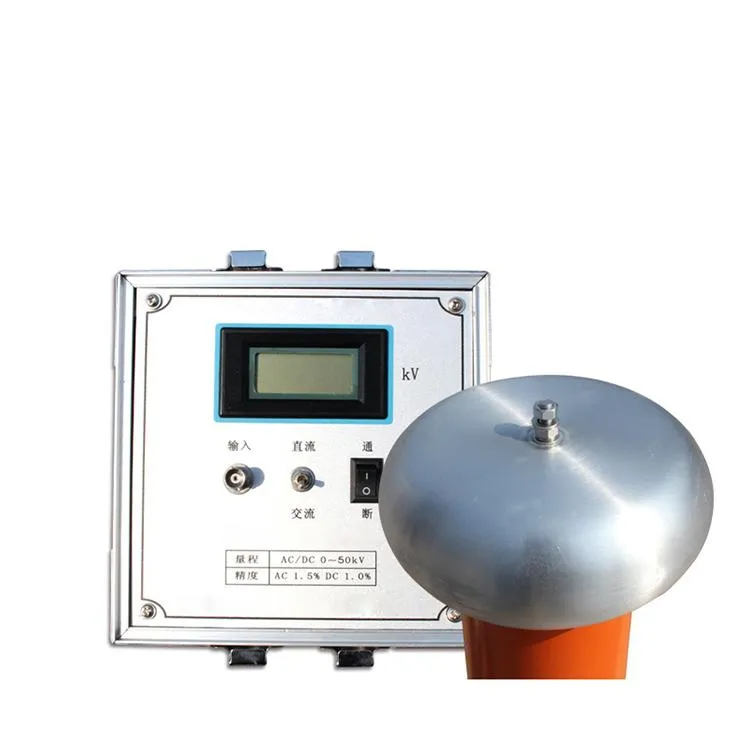

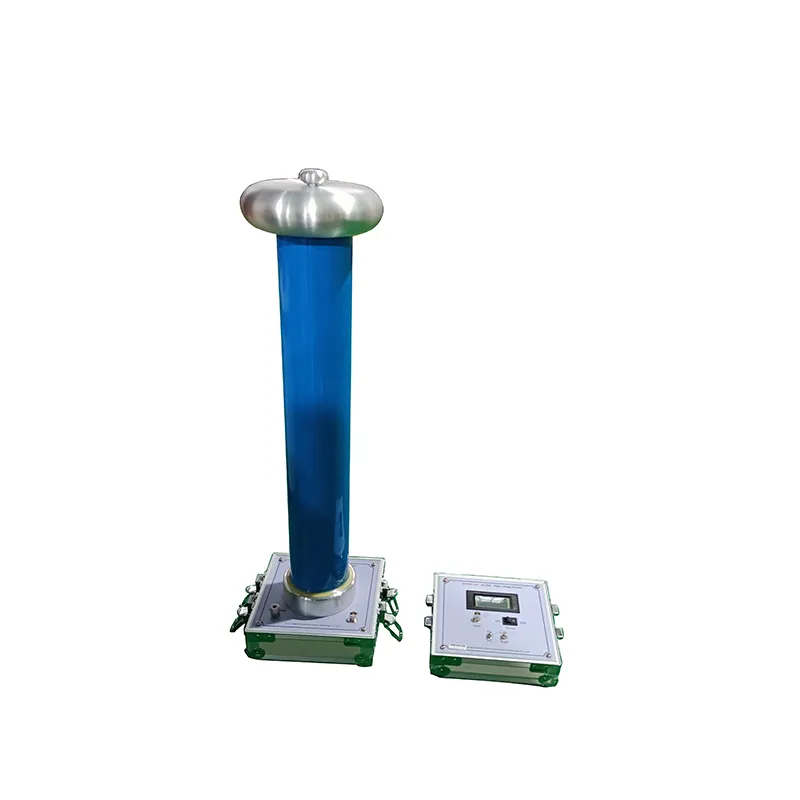

Detaylı Fotoğraflar
