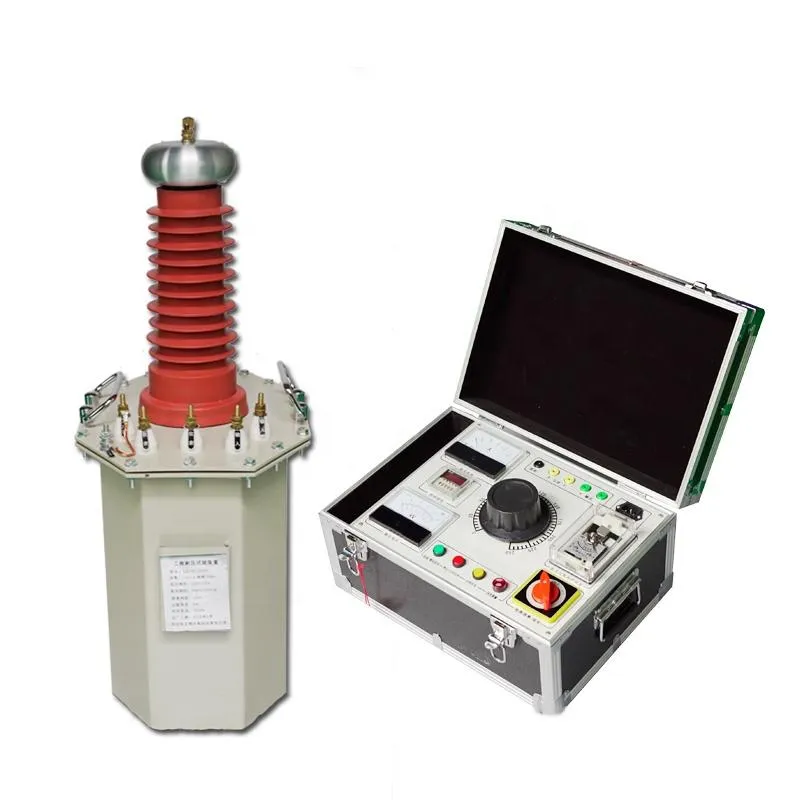

AC DC Hipot Test Kit Hv Transformör Elektrik Testleri için Yüksek Voltajlı Test Sistemi

XHYBGüç frekansı yüksek gerilim test cihazı

Kontrol kutusuna (set) bağlanmak için endüstriyel frekans 220V (380V 10KVA ve üstü için) güç kaynağını kullanın (test transformatörü için bir destek ekipmanıdır,Detaylı bilgi için kontrol kutusunun (setin) kullanım kılavuzuna bakın), ve 0-220V/380V voltajı otomatik voltaj düzenleyicisi aracılığıyla test transformatörünün birincil sargısına girmek için ayarlayın. Elektromanyetik indüksiyon prensibine göre,ikincil (yüksek voltajlı) sargı, birincil sargı ile dönüş sayısının oranına göre aynı gerilim amplitudu çarpısını elde eder - endüstriyel frekanslı yüksek voltajBu endüstriyel frekanslı yüksek voltaj, yüksek voltajlı silikon yığını ile düzeltilebilir ve DC yüksek voltaj elde etmek için kondansatörler tarafından filtre edilebilir.Amplituda endüstriyel frekans yüksek voltajın etkin değerinin 2 katının kareköküdür.

Bu ürün serisi üç kategoriye ayrılır: AC tipi, AC/DC çift amaçlı tipi ve 200V muslukla bağlantı seri heyecanlı bir test transformatörüne bağlanabilir.

Ana özellikler:

1. İsimlendirilmiş standart kapasite: 1kVA-1000kVA
2. Transformör giriş voltajı: 0.2- Evet.4, 3, 6, 10kV; çıkış AC voltajı: 1kV-1000kV
3. Kontrol kutusu giriş voltajı: AC 220/380V; çıkış voltajı: AC 0-250/400V
4. Yüksüz kayıp: ≤15% Yük kaybı ≤15% Toplam kayıp ≤10%
5. Ekran modu: dijital veya gösterge tipi 0.5/1.0/1.5/2.5 seviye
6. Zamanlama aralığı: 0-9999s
7. Akım koruması: sürekli ayarlanabilir, manuel ayar (kullanıcının özel gereksinimlerine göre de yapılabilir)

Ana özellikleri:

☆XHY serisi yağla batırılmış, XHG serisi kuru tip, XHQ serisi şişme tip.
☆Şiddet ve akım gibi değerleri gösterebilen aşırı akım, sıfır başlangıç vb. işlevlerine sahiptir.
☆Aşırı akım rölesi ile donatılmış, çıkış voltajının elektrikli / manuel ayarlanması (gereksinimlere göre)

Teknik parametreler:

Kapasite (KVA)	Yüksek voltaj çıkışı ((KV)		Yüksek voltaj akımı ((mA)		Düşük voltaj girişi		Dönüşüm oranı	Sıcaklığı yükselt. 30 dakika.
	AC	DC	AC	DC	Voltaj V	AkımA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Detaylı Fotoğraflar

Eğer özelleştirmeye ihtiyacınız varsa, lütfen benimle iletişime geçin.
