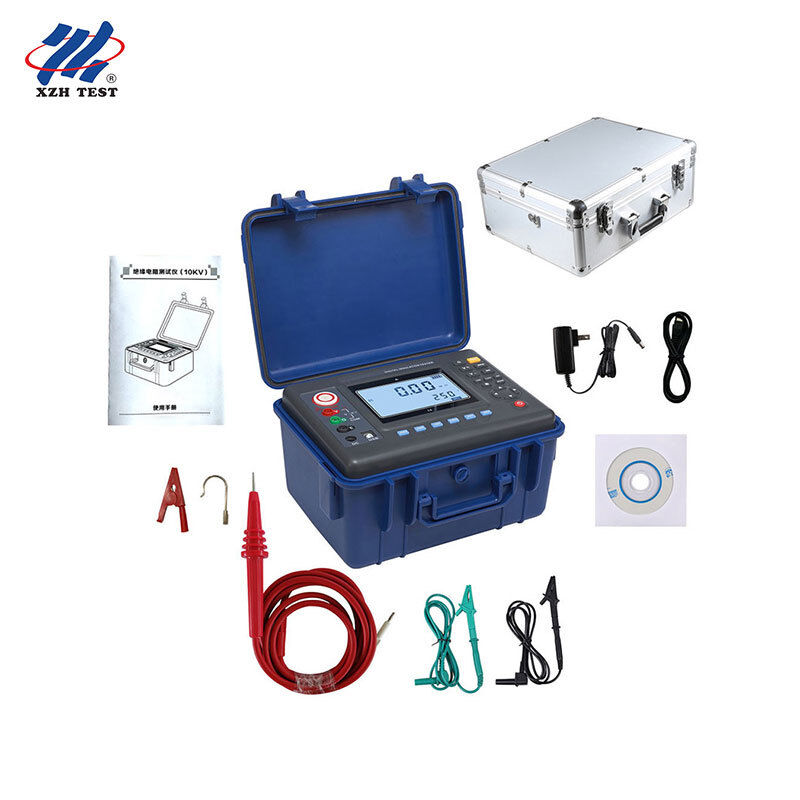

XHMR-10KVA Dijital İzolasyon Direnci Denetleyicisi. Kablo Hata Bulgucısı.
XHMR-10KVB taşınabilir yüksek voltajlı dijital yalıtım direnci test makinesidir (megohmmeter), yalıtım direncini 0.01MΩ'dan 35TΩ'ya kadar, 10kV'ye kadar altı seçilebilir test voltajında ölçer.DC/AC voltajı ile birlikte, DC akım ve kapasitans ölçümü. emişim oranı (DAR) ve kutuplaşma indeksi (PI) testi, 500 gruplu gövde depolama ve bir USB arayüzü,Laboratuvar düzeyinde yalıtım teşhisini 2.75 kg. saha aleti.
Tasarlanmıştır:Motorların, jeneratörlerin, güç transformatörlerinin, anahtar cihazlarının ve güç kablolarının yalıtımını test eden elektrik bakım ve devreye alma ekipleri, kamu hizmeti alt istasyonu ekipleri de dahil olmak üzere,Endüstriyel tesislerin elektrik departmanları, donanım kurulum müteahhitleri ve taşınabilir 10kV yalıtım denetleyicisine ihtiyaç duyan üçüncü taraf elektrikli denetim hizmeti sağlayıcıları.
Ana Özellikler
| Parametreler |
Spesifikasyon |
| Model |
XHMR-10KVB |
| Test Fonksiyonları |
İzolasyon direnci, voltaj, DC akımı, kapasitans |
| Adlık Voltaj |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| İzolasyon Direnci Aralığı |
0.01MΩ 35TΩ (karar 0.01MΩ) |
| DC Voltaj Aralığı |
0 ¢ 1000V (0.1V çözünürlük) |
| AC Voltaj Aralığı |
0 ¢ 750V (kararlama 0.1V) |
| DC akım aralığı |
0.1nA 6mA (0.1nA çözünürlük) |
| Kapasitans aralığı |
10nF ± 50μF (10nF çözünürlük) |
| Çıktı Kısa devre akımı |
≥6mA |
| Sıkkınlık oranı / kutuplaşma indeksi |
Desteklenen (DAR / PI) |
| Veri Depolama |
500 grup |
| Görüntüle |
4 bit büyük LCD, gri ekran arka ışık, 108 × 65 mm |
| USB Arayüzü |
Bilgi yükleme, kaydetme ve PC yazılımı ile yazdırma |
| Enstrüman Boyutu |
240 × 188 × 85 mm (L/W/H) |
| Araç Ağırlığı |
2750g (batarya dahil) |
| Güç kaynağı |
12V şarj edilebilir pil |
| Otomatik kapatma |
15 dakikalık hareketsizlik |
| Dielektrik Gücü |
1 dakika boyunca AC 3kV / 50Hz |
| Çalışma sıcaklığı / nem |
-10°C'den +50°C'ye kadar, %85 RH |
| Depolama sıcaklığı / nem |
-15°C'den +55°C'ye kadar, <90%RH |
| Güvenlik Standartları |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Temel Özellikler
Kısa devre, aşırı yük ve düşük pil voltajı için koruma fonksiyonları.
Izolasyon testi, emişim oranı (DAR) ölçümü, kutuplaşma indeksi (PI) hesaplaması ve hızlı testleri destekler.
Daha güvenli kullanım için her test bittikten sonra geri kalan voltajı gösterir.
Enstrüman, bir süre hareketsiz kaldıktan sonra otomatik olarak kapatılır.
Yerel veri aktarımı için yerleşik lityum pil şarj fonksiyonu ile USB arayüzü.
Kullanılabilir Voltaj Dereceleri
| Model / Özellik |
Adlık Voltaj |
Kısa devre akımı |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
Alan Uygulamaları
Motor, jeneratör ve transformatör yalıtım testi
10kV DC'ye kadar sargılara uygulanır ve ekipman yeniden güçlendirilmeden önce nem, kirlilik ve yaşlanmayı değerlendirmek için yalıtım direnci, DAR ve PI değerlerini kaydeder.
Güç Kablosu ve Anahtar Donanımlarının Bakımı
Önleyici bakım sırasında güç kablolarının, koruma kablolarının ve anahtar ekipmanlarının yalıtım durumunu kontrol eder ve bir onarım veya arıza sonrasında dielektrik bütünlüğünü onaylar.
Görevlendirme ve Kabul Denemeleri
Sabit, standart referanslı test voltajları sağlar, böylece kurulum müteahhitleri teslimat öncesi yalıtım kabul raporları yayınlayabilir.
Yerel Veri Kaydı ve Raporlama
500'e kadar ölçüm grubunu saklar ve USB üzerinden bir bilgisayara yükler, böylece saha mühendisleri elle kopyalamadan yapılandırılmış yalıtım test kayıtları oluşturabilirler.
Sık Sorulan Sorular
S1: XHMR-10KVA dijital yalıtım direnci testçisi kimler için tasarlanmıştır?
Motorların, jeneratörlerin, güç transformatörlerinin, anahtarların ve güç kablolarının yalıtımını test eden elektrik bakım ve devreye alma ekipleri için inşa edilmiştir.Endüstriyel tesislerin elektrik departmanları, donanım monte müteahhitleri ve taşınabilir 10kV yalıtım denetleyicisine ihtiyaç duyan üçüncü taraf elektrik denetim hizmeti sağlayıcıları.
S2: Hangi test voltajları ve direnç aralığı desteklenir?
Altı 250V, 500V, 1000V, 2500V, 5000V ve 10kV değerli test voltajı sağlar ve 0,01MΩ çözünürlüğü ile 0,01MΩ'dan 35TΩ'ya kadar yalıtım direncini ölçer.
S3: Polarizasyon endeksi ve emilim oranını ölçebilir mi?
Evet. Birim hem emme oranı (DAR) hem de izolasyon nemini ve yaşlanma durumunu değerlendirmek için gerekli olan kutuplaşma indeksi (PI) ölçümünü destekler.Tek bir direnç okuması değil..
S4: Ölçüm verileri nasıl depolanır ve aktarılır?
500'e kadar ölçüm grubunu kaydeder ve izleme yazılımı ile bir USB arayüzü aracılığıyla bir bilgisayara bağlanır, böylece kayıtlar doğrudan yüklenebilir, kaydedilir ve basılabilir.
S5: Hangi güvenlik standartlarına ve korumalara uymaktadır?
IEC61010-1, IEC1010-2-31 ve IEC61557-1/5, IEC60529 (IP54) sınıflandırılmış, CAT III 300V ve kirlilik derecesi 2,ve 1 dakika boyunca AC 3kV/50Hz'lik bir dielektrik dayanıklılık testinden geçerek en az 50MΩ'luk bir kabuk yalıtım direnci ile geçer.
Daha fazla model, aksesuar veya tam özellik için lütfen bizimle iletişime geçin.
