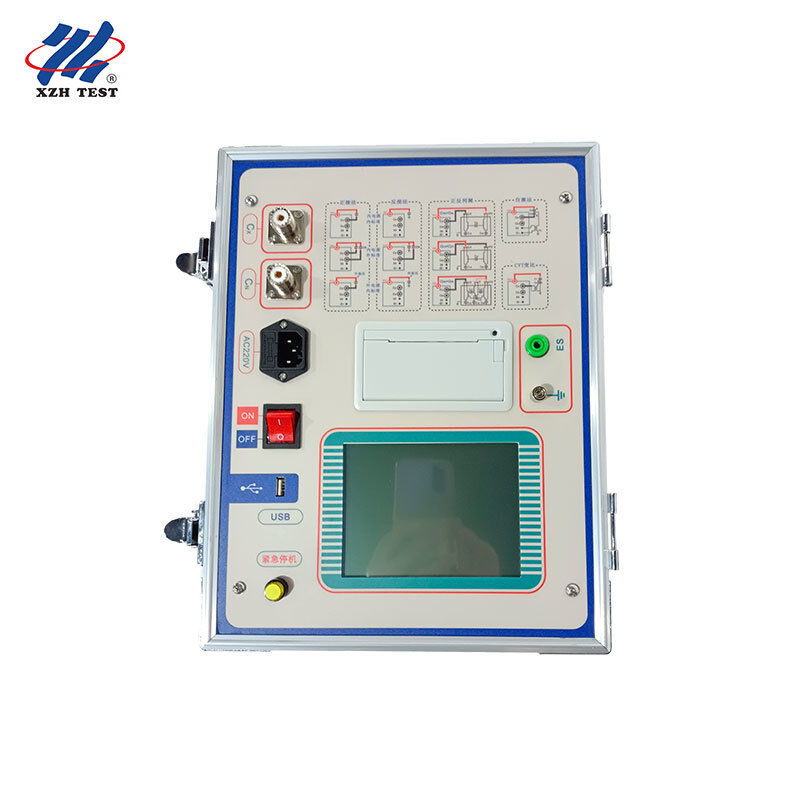

XHJS1000B Dielektrik Kayıp Test Cihazı (Tan Delta Test Seti) | Kablo Arıza Bulucu
XHJS1000B, enerji santralleri, trafo merkezleri ve laboratuvarlar için yüksek hassasiyetli otomatik dielektrik kayıp (tan delta) ve kapasitans yalıtım test cihazıdır. Dielektrik kayıp test köprüsü, değişken frekanslı güç kaynağı, yükseltici transformatör ve SF6 yüksek kararlılıklı standart kapasitörü birleştiren entegre bir cihazdır ve saha üzerindeki her türlü yüksek gerilim elektrikli ekipmanın elektriksel kayıp tanjantını ve kapasitansını otomatik olarak ölçer.
Şunlar İçin Tasarlanmıştır: Enerji santrali ve trafo merkezi yüksek gerilim test ekipleri, yüksek gerilim ekipmanı üreticilerinin fabrika test laboratuvarları, üçüncü taraf kalibrasyon ve denetim kuruluşları ve saha üzerinde dielektrik kayıp ve kapasitansı doğru bir şekilde ölçmesi gereken transformatör ve CVT devreye alma mühendisleri.
Ana Özellikler
| Parametre |
Özellik |
| Model |
XHJS1000B |
| Ürün Tipi |
Otomatik dielektrik kayıp (tan delta) ve kapasitans test cihazı |
| Ölçüm Aralığı |
0 – 100% (dielektrik kayıp ve kapasitans) |
| Parazit Önleme Prensibi |
Frekans dönüştürme yöntemi |
| CVT Oranı |
10 – 10000 |
| Test Frekansları |
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz, 55 / 65Hz |
| Standart Kapasitör |
SF6 yüksek kararlılıklı standart kapasitör |
| CVT Testi |
Tek adımlı CVT testi; yüksek gerilim kabloları çıkarılmadan ölçüm |
| Güç Kaynağı |
AC 220V ±10% |
| Ekran |
Büyük LCD ekran |
| Veri Depolama |
Veri yönetimi ile devasa dahili veri depolama |
| Yağ Yalıtım Testi |
Yalıtım kabı ile yağ yalıtım dielektrik kaybı testini destekler |
| Uygulama |
Enerji santralleri, trafo merkezleri ve laboratuvarlar |
Temel Özellikler
Tüm test parametrelerinin net okunması için büyük LCD ekran.
Bilimsel ve gelişmiş veri yönetimi ile devasa veri depolama.
Birden fazla test modu, kapasitans, dielektrik kayıp ve yalıtım direnci ölçümünü kapsar.
Tek adımlı CVT testi, saha üzerindeki ölçüm rutinini basitleştirir.
Kesinti süresini azaltarak, yüksek gerilim kabloları çıkarılmadan CVT denetimi.
C0'ı ölçmek için CVT ters koruma yöntemi.
Hızlı, kararlı sonuçlar için yüksek hızlı örnekleme sinyali.
Birden fazla koruma, cihazı güvenli ve güvenilir hale getirir.
Entegre Tasarım ve Frekans Dönüştürme Parazit Önleme
Entegre Yapı
Cihaz, bir dielektrik kayıp test köprüsü, değişken frekanslı bir güç kaynağı, bir yükseltici transformatör ve bir SF6 yüksek kararlılıklı standart kapasitörü tek bir ünitede birleştirir. Cihaz içinde bir yüksek gerilim kaynağı invertör testi üretilir ve transformatör, test edilen numunenin voltajını yükseltir.
Frekans Dönüştürme Parazit Önleme
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz ve 55 / 65Hz gibi frekanslarda, dijital çentik filtre, güç frekansı elektrik alanının parazitini önler, güçlü elektrik alanı paraziti altında doğru ölçüm sorununu çözer ve ayrıca bir kesintiden sonra bir jeneratörün güç sağlaması durumuna da uygundur.
Yağ Yalıtım Dielektrik Kayıp Testi
Yalıtım kabı ile aynı cihaz, yalıtım yağının dielektrik kaybını test edebilir, kullanım alanını ekipman kapasitans ve kayıp ölçümünden yağ kalitesi değerlendirmesine kadar genişletir.
SSS
S1: XHJS1000B dielektrik kayıp test cihazı kimler için tasarlanmıştır?
Enerji santrali ve trafo merkezi yüksek gerilim test ekipleri, yüksek gerilim ekipmanı üreticilerinin fabrika test laboratuvarları, üçüncü taraf kalibrasyon ve denetim kuruluşları ve saha üzerinde dielektrik kayıp ve kapasitansı doğru bir şekilde ölçmesi gereken transformatör ve CVT devreye alma mühendisleri için tasarlanmıştır.
S2: Cihaz neyi ölçer?
Her türlü yüksek gerilim elektrikli ekipmanın elektriksel kayıp tanjantını (tan delta) ve kapasitansını otomatik olarak ölçer, ayrıca yalıtım direnci ölçümü de yapar ve bir yalıtım kabı ile yalıtım yağının dielektrik kaybını da test edebilir.
S3: Güçlü elektromanyetik parazitle nasıl başa çıkar?
Frekans dönüştürme parazit önleme prensibi kullanır. 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz ve 55 / 65Hz gibi frekanslar mevcuttur ve dijital çentik filtre, güç frekansı elektrik alanı parazitini önler, güçlü alan paraziti altında doğru ölçüm sorununu çözer ve ayrıca bir kesintiden sonra jeneratör güç kaynağına da uygundur.
S4: Hangi CVT fonksiyonları desteklenir?
Cihaz, tek adımlı bir CVT testi sağlar ve CVT ters koruma yöntemi ile C0'ı ölçerek, 10 ila 10000 CVT oranı aralığında yüksek gerilim kabloları çıkarılmadan CVT'yi ölçebilir.
S5: Ana özellikler ve güç kaynağı nedir?
0-100% ölçüm aralığına sahiptir, dahili referans olarak bir SF6 yüksek kararlılıklı standart kapasitör kullanır ve AC 220V ±%10 güç kaynağı ile çalışır, büyük bir LCD ekrana ve devasa dahili veri depolama alanına sahiptir.
