XHMR-10KVA Dijital İzolasyon Direnci Test Cihazı | Kablo Arıza Bulucu

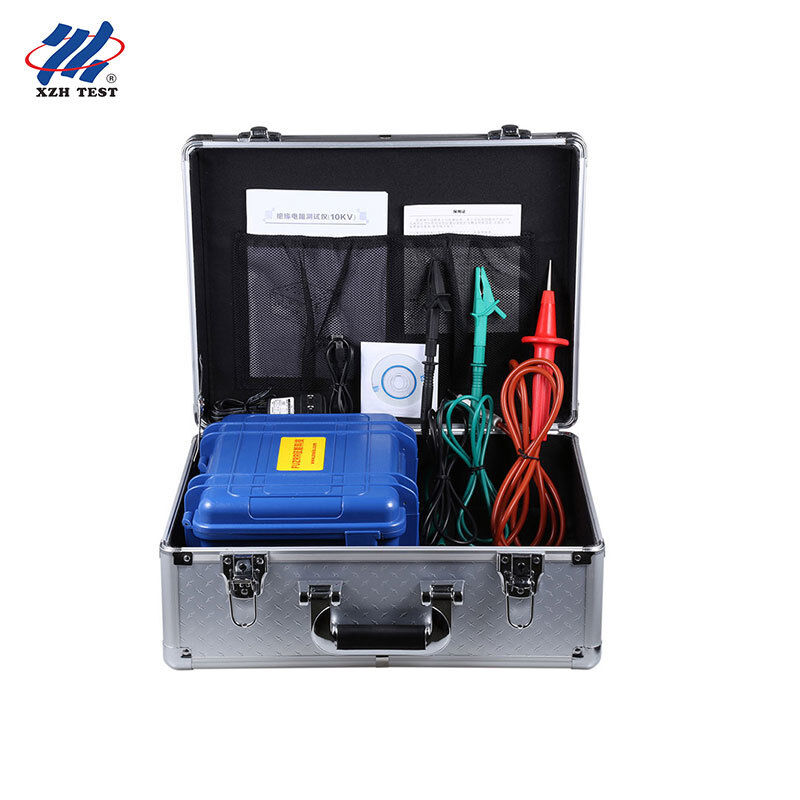

XHMR-10KVA, transformatörler, motorlar, kablolar ve diğer elektrikli ekipmanların yalıtım malzemelerinin direncini ve yalıtım direncini ölçmek için üretilmiş taşınabilir bir yüksek voltajlı dijital yalıtım direnci test cihazıdır (megohmmeter). 10kV'a kadar altı seçilebilir test voltajı, 0.01MΩ ila 35TΩ ölçüm aralığı, kademeli voltaj çıkış fonksiyonu, DAR / PI testi ve 500 grup dahili depolama ile USB aktarımı ile 2.75kg'lık bir cihazda laboratuvar düzeyinde yalıtım teşhisini sahaya getirir.
İçin Tasarlanmıştır: Motor servis ve sarım atölyeleri, jeneratör ve pompa revizyon ekipleri, endüstriyel tesis elektrikçileri, asansör ve HVAC kurulum ve bakım şirketleri ve yerinde 10kV'a kadar motorların, jeneratörlerin, kabloların ve şalt cihazlarının yalıtım bütünlüğünü doğrulaması gereken rüzgar veya güneş enerjisi O&M ekipleri.
Anahtar Özellikler
| Parametre |
Özellik |
| Model |
XHMR-10KVA |
| Test Fonksiyonları |
İzolasyon direnci, voltaj, DC akım, kapasitans |
| Anma Gerilimi |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| İzolasyon Direnci Aralığı |
0.01MΩ – 35TΩ (çözünürlük 0.01MΩ) |
| DC Voltaj Aralığı |
0 – 1000V (çözünürlük 0.1V) |
| AC Voltaj Aralığı |
0 – 750V (çözünürlük 0.1V) |
| DC Akım Aralığı |
0.1nA – 6mA (çözünürlük 0.1nA) |
| Kapasitans Aralığı |
10nF – 50μF (çözünürlük 10nF) |
| Çıkış Kısa Devre Akımı |
≥6mA |
| Voltaj Çıkışı |
Kademeli voltaj ayarı, birden fazla seçilebilir seviye |
| Absorpsiyon Oranı / Polarizasyon İndeksi |
Desteklenir (DAR / PI) |
| Veri Depolama |
500 grup |
| Ekran |
4 haneli büyük LCD, gri ekran arka ışığı, 108 × 65 mm |
| USB Arayüzü |
PC yazılımı aracılığıyla veri yükleme, kaydetme ve yazdırma |
| Güç Kaynağı |
12V şarj edilebilir pil |
| Otomatik Kapanma |
15 dakika hareketsizlik |
| Dielektrik Dayanım |
1 dakika boyunca AC 3kV / 50Hz |
| Çalışma Sıcaklığı / Nem |
-10°C ila +50°C, <%85 RH |
| Depolama Sıcaklığı / Nem |
-15°C ila +55°C, <%90 RH |
| Güvenlik Standartları |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Temel Özellikler
Kısa devre, aşırı yük ve düşük pil voltajı için koruma fonksiyonları saha testlerini güvenli tutar.
İzolasyon testi, absorpsiyon oranı (DAR), polarizasyon indeksi (PI) ve hızlı test modlarını destekler.
Test nesnesinin daha güvenli kullanımı için test tamamlandıktan sonra artık voltajı görüntüler.
Kademeli voltaj ayarı, birden fazla seçilebilir voltaj seviyesi çıkışı sağlar, böylece tek bir cihaz daha geniş bir yalıtım testi gereksinimleri yelpazesini kapsar.
Yerinde veri aktarımı için dahili lityum pil şarj fonksiyonlu USB arayüzü.
Pili korumak için bir süre hareketsizlikten sonra otomatik olarak kapanır.
Kademeli Voltaj Çıkışı ve Anma Gerilimi Seviyeleri
Kademeli Voltaj Ayarı
Cihaz, kademeli voltaj ayarı fonksiyonunu kullanır, bu nedenle tek bir sabit voltaj yerine birkaç farklı voltaj seviyesi çıkışı verebilir. Bu, cihazları değiştirmeden tek bir test cihazının daha geniş bir yalıtım testi gereksinimleri yelpazesini kapsamasını sağlar.
Altı Anma Gerilimi Seviyesi
250V, 500V, 1000V, 2500V, 5000V ve 10kV anma test voltajları seçilebilir, bu da düşük voltajlı kontrol ekipmanlarından orta voltajlı motorlara, transformatörlere ve kablolara kadar yalıtım testlerine uygundur.
DAR ve PI İzolasyon Teşhisi
Tek bir direnç okumasının ötesinde, test cihazı yalıtım sistemindeki nemi, kirliliği ve yaşlanmayı ortaya çıkarmak için absorpsiyon oranını (DAR) ve polarizasyon indeksini (PI) hesaplar.
SSS
S1: XHMR-10KVA izolasyon direnci test cihazı kimler için tasarlanmıştır?
Motor servis ve sarım atölyeleri, jeneratör ve pompa revizyon ekipleri, endüstriyel tesis elektrikçileri, asansör ve HVAC kurulum ve bakım şirketleri ve yerinde 10kV'a kadar motorların, jeneratörlerin, kabloların ve şalt cihazlarının yalıtım bütünlüğünü doğrulaması gereken rüzgar veya güneş enerjisi O&M ekipleri için üretilmiştir.
S2: Ne tür test voltajları ve ölçüm aralığı sunar?
250V, 500V, 1000V, 2500V, 5000V ve 10kV olmak üzere altı anma test voltajı sunar ve 0.01MΩ çözünürlükle 0.01MΩ'dan 35TΩ'ya kadar izolasyon direncini ölçer.
S3: Kademeli voltaj ve indeks testlerini destekliyor mu?
Evet. Cihaz, birden fazla farklı voltaj seviyesi çıkışı veren bir kademeli voltaj ayarı fonksiyonuna sahiptir ve ayrıca daha derin yalıtım durumu analizi için absorpsiyon oranı (DAR) ve polarizasyon indeksi (PI) testlerini destekler.
S4: Ölçüm verileri nasıl saklanır ve aktarılır?
500 gruba kadar ölçüm dahili olarak saklanır ve PC izleme yazılımına sahip bir USB arayüzü, mühendislerin kayıtları doğrudan yüklemesine, kaydetmesine ve yazdırmasına olanak tanır.
S5: Hangi güvenlik standartlarına ve korumalarına uyar?
IEC61010-1, IEC1010-2-31 ve IEC61557-1/5 standartlarına uyar, IEC60529 (IP54) olarak derecelendirilmiştir, CAT III 300V ve 2 kirlilik derecesine sahiptir ve 1 dakika boyunca AC 3kV/50Hz'e dayanır, kılıf yalıtım direnci en az 50MΩ'dır.
Diğer voltaj modelleri, aksesuarlar veya tam özellikler sayfası için lütfen bizimle iletişime geçin.
