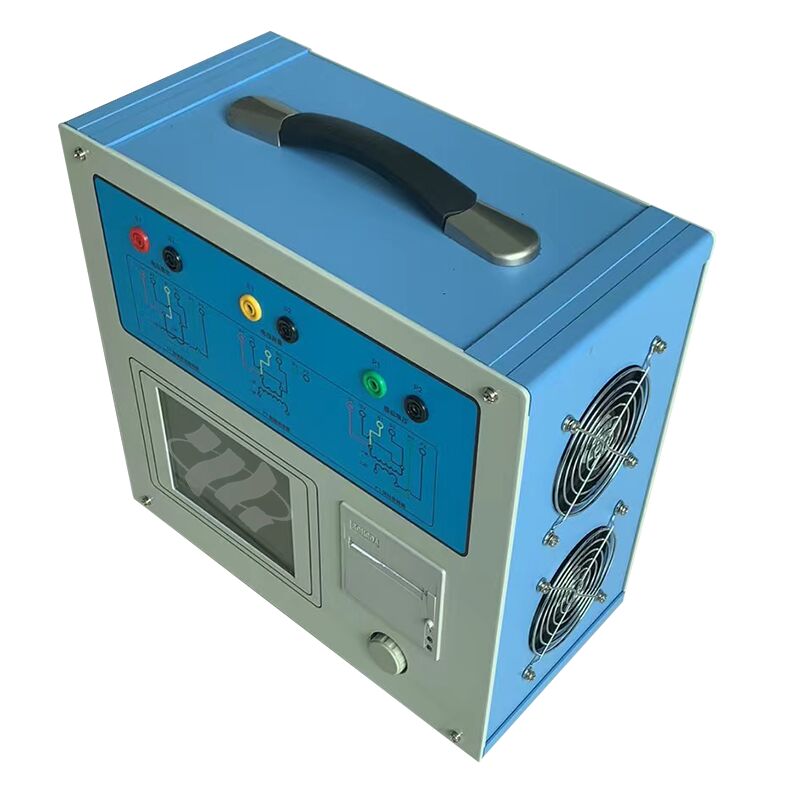

Kapsamlı transformatör testi için tasarlanan XHTX206 Transformatör Kapsamlı Karakteristik Test Cihazı, koruma sınıfı, ölçüm sınıfı ve TP sınıfı transformatörler gibi geniş bir CT yelpazesi için hassas ölçümler sunar. Uyarım (volt - amper) karakteristikleri, dönüşüm oranı, polarite, sekonder sargı direnci, sekonder yük, oran hatası ve açı hatası gibi konularda kapsamlı değerlendirmeler yapar. CT testinin ötesinde, bu yüksek performanslı cihaz aynı zamanda uyarım karakteristikleri, dönüşüm oranı, polarite, sekonder sargı direnci ve oran hatası testleri dahil olmak üzere çeşitli PT'lerin elektromanyetik ünitelerinin test gereksinimleriyle de uyumludur.
★ Gelişmiş frekans dönüşüm test metodolojisinden yararlanan test cihazı, 60kV'luk olağanüstü bir bükülme noktası voltaj kapasitesiyle karakteristik eğrileri ve hata eğrilerini doğru bir şekilde çizer ve yüksek talep gören test senaryolarını karşılar.
★ Bükülme noktası voltaj/akım değerlerini, hata eğrilerini ve eksiksiz bir test parametreleri setini otomatik olarak oluşturarak, manuel hesaplama hatalarını ortadan kaldırarak test iş akışlarını kolaylaştırır.
★ Hem parametre yapılandırması hem de kablo şemaları için sezgisel dinamik ekranlara sahiptir ve operatörlere doğru ve verimli kurulum sağlamak için adım adım rehberlik eder.
★ Yumuşak, basit bir işlem için döner fotoelektrik bir fare içerir, öğrenme eğrisini önemli ölçüde azaltır ve test verimliliğini artırır.
Teknik Parametreler
☆ Çıkış: 0–180Vrms, 12Arms, 36A (tepe) ±%0,2
☆ Ölçüm: Dönüşüm
Oranı: 0–2000 ±%0,1; 2000–5000 ±%0,2; 5000–35000 ±%0,5
Direnç: 0–600Ω ±(0,5%R+2mΩ)
Faz: Çözünürlük 0,5dk ±5dk
Yük: 0–1000VA ±(0,5%R+0,02VA)
☆ Güç Kaynağı: AC220V±%10, 50Hz
