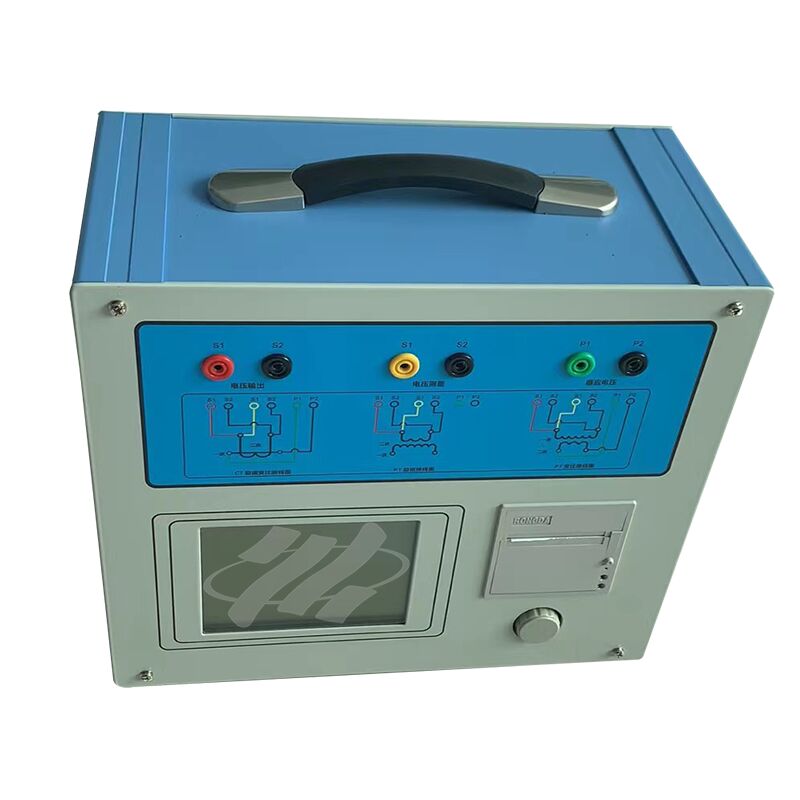

XHTX206 Transformer Comprehensive Characteristic Tester, koruma sınıfı, ölçüm sınıfı da dahil olmak üzere çeşitli akım transformatörleri (CT) üzerinde tam bir test yelpazesi gerçekleştirmek için tasarlanmıştır.,ve TP sınıfı modelleri. Test kapsamı uyarılma özelliklerini (volt-ampere özellikleri olarak da bilinir), dönüşüm oranını, kutupsallığı, ikincil sarma direncini, ikincil yükü,oran hatasıEk olarak, bu tester heyecan özellikleri, dönüşüm oranı, kutupluk, ikincil sarma direnci,Tüm tip Potansiyel Transformörlerin elektromanyetik ünitelerinin (PT'lerin) oran hatası.
Karakteristik eğriler ve hata eğrilerinin test edilmesi için frekans dönüşüm yöntemini benimsiyor ve bükme noktası voltajı 60kV'ye ulaşıyor.
Çevirme noktası voltajı / akımı, hata eğreleri ve çeşitli test parametreleri gibi anahtar verileri otomatik olarak çıkarır.
Parametre ayarlarının dinamik görüntülenmesini ve kullanışlı bir işletim için gerçek zamanlı olarak yardımcı kablolama diyagramlarının gösterilmesini sağlar.
Basit, hızlı ve kullanıcı dostu bir işletim için döner bir fotoelektrik fare ile donatılmıştır.
Teknik parametreler
Çıkış: 0 ̊180Vrms, 12Arms, 36A (artı) ±0.2%
Ölçüm: Dönüşüm
oran: 0 ′2000 ± 0,1%; 2000 ′5000 ± 0,2%; 5000 ′35000 ± 0,5%, Direniş: 0 ′600Ω ± 0,5%R + 2mΩ),
Fase: Çözüm 0.5min ±5min, Yük: 0 ¢ 1000VA ± ((0.5%R+0.02VA)
Güç kaynağı: AC220V±10%, 50Hz
