CT PT Analizci Transformör Karakteristik Denetçisi

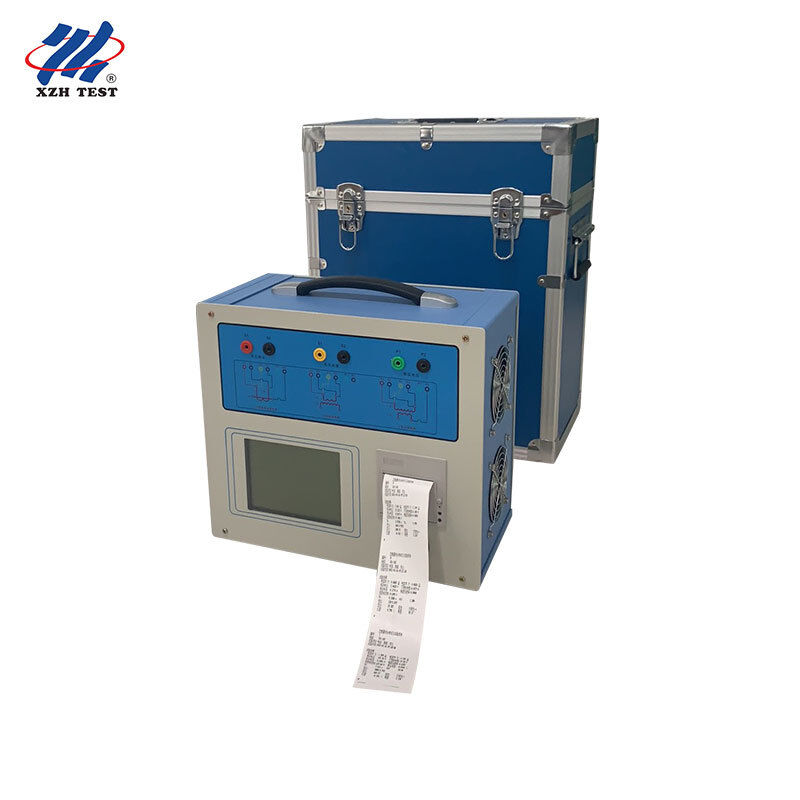

XHTX206 CT PT Analizörü, elektrik endüstrisi için geliştirilen yeni nesil kapsamlı bir transformatör özellik testidir. Geleneksel değişken oranlı transformatörlerin yerini alır.Step-up transformatörleri ve akım artırıcılarıYüksek performanslı bir DSP ve FPGA platformu ile gelişmiş frekans dönüşüm testi teknolojisine dayanarak, heyecan (volt-ampere) karakteristiklerini, dönüşüm oranını, kutupluğu,ikincil sarma direnci, koruma sınıfı, ölçüm sınıfı ve TP sınıfı akım transformatörlerinin ikincil yük, oran hatası ve açı hatası testleri, yanı sıra uyarılma özelliği, oran,PT elektromanyetik ünitelerinin kutupluk ve ikincil sarma direnci testleri.
Uygulamalar ve Hedef Kitle:Akım trafo ve voltaj trafo üreticilerinin fabrika kabul sınavları, güç bilimleri araştırma enstitüleri ve yüksek voltajlı test laboratuvarları için inşa edilmiş.röle koruması görevlendirme mühendisleri, alt istasyon teslim ve önleyici bakım ekipleri ve standart transformatörler, güçlendirici veya yük kutuları olmadan yeryüzünde CT / PT doğrulama gerektiren güç inşaatı devreye alma departmanları.
Ana Özellikler
| Parametreler |
Spesifikasyon |
| Test Nesneleri |
CT (koruma / ölçüm / TP sınıfı), PT elektromanyetik birimler |
| Çıkış |
0~180Vrms, 12Arms, 36A (peak) |
| Voltaj Doğruluğu |
±0,2% |
| CT oran aralığı |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| PT oran aralığı |
1 ~ 35000 |
| Faz Ölçümü |
Doğruluk ±5 dakikada, çözünürlük 0.5 dakikada |
| İkincil sarma direnci |
0~600Ω, <0,5% ±2mΩ |
| AC yükü ölçümü |
0~1000VA, <0,5% ±0,02VA |
| Güç kaynağı |
AC220V ± 10%, 50Hz |
| Çalışma ortamı |
-10 ~ 50 °C, nem ≤ 90% |
| Boyut / Ağırlık |
365×290×153mm / <10kg |
Temel Özellikler
Frekans dönüştürme yöntemi, yalnızca 180Vrms çıkış ve 12Arms (36A zirve) akım ile 60kV'ye kadar büküm noktalarını işleyen CT/PT uyarılma karakteristik eğrilerini ve% 10 hata eğrilerini test eder.
Standart CT, güçlendirici, yük kutusu, voltaj düzenleyicisi veya ağır akım kabloları olmayan akım transformatörlerinin yeryüzünde doğrulanması, iş yükünü büyük ölçüde azaltır ve verimliliği artırır.
Nispet hatası ±0,1% ve açı hatası ±5min içinde, nispet aralığı 1 ~ 40000 olan 0.2S sınıfı akım transformatörlerinin saha testini mümkün kılar.
Otomatik olarak bükme noktası voltajı/akım, %10 (5%) hata eğri, doğruluk sınır faktörü (ALF), enstrüman güvenliği faktörü (FS), ikincil zaman sabit (Ts),kalıcılık katsayısı (Kr), doymuş ve doymamış indüktans.
Tüm CT testleri için yük hariç tek bir kablolama şeması ile tek anahtarlı CT DC direnci, uyarı, oran ve kutupsal test, GB1208 (IEC60044-1), GB16847 (IEC60044-6) ve GB1207 standartlarını karşılar.
Yerel akış testi için 180A özel akım güçlendirici çıkışları.
Gelişmiş Özellikler
Seçilen test öğesine göre görüntülenen otomatik kablolama diyagramları ile tam Çince dinamik grafik arayüzü; manuel referans gerekmez.
5Doğrudan güneş ışığı altında açıkça görülebilen.7 inçlik grafikli yansıtıcı LCD.
Hızlı ve kolay parametreler girimi için döner fotoelektrik fare işlevi.
Dahili yazıcı, otomatik olarak test raporlarını yazdırır; güç kapalı tutma ile 1000 gruba kadar test verisini saklar.
Toplam ağırlığı 9 kg'ın altında taşınabilir tasarım, saha sitelerine taşınması kolaydır.
Kapsamlı CT/PT test fonksiyonlarını, frekans dönüşüm teknolojisini ve otomatik rapor üretimini birleştirerek,XHTX206, transformatör özellik testleri için laboratuvar düzeyinde doğruluk ve saha hazırlığı sağlar.
Sık Sorulan Sorular
S1: XHTX206 CT PT analizatörü kimler için tasarlanmıştır?
CT/PT üreticilerinin fabrika kabul sınavları, güç bilimleri araştırma enstitüleri ve yüksek voltajlı test laboratuvarları, röle koruma işlevselliği mühendisleri için tasarlanmıştır.Alt istasyon teslimatı ve önleyici bakım ekipleri, ve elektrik inşaatı işlemeye başlatma departmanları, yerleşik transformatör doğrulamalarını gerçekleştiriyor.
S2: Hangi testleri yapabilir?
Koruma için uyarılma (volt-ampere) özellikleri, dönüşüm oranı, kutupluk, ikincil sarma direnci, ikincil yük, oran hatası ve açı hatası testlerini gerçekleştirir.ölçüm ve TP sınıfı CT'ler, artı PT elektromanyetik birimleri için uyarılma özellikleri, oran, kutupluk ve ikincil sarma direnci testleri.
S3: Frekans dönüşüm teknolojisi neden önemlidir?
Frekans dönüşüm testi, yalnızca 180Vrms çıkış ve 12Arms akım kullanılarak tam uyarılma karakteristik eğrisi ve% 10 hata eğrisi üretir, ancak 60kV'ye kadar büküm noktaları olan CT'leri işliyor,Büyük yüksek voltajlı güçlendirici ve büyük akım kaynaklarına olan ihtiyacı ortadan kaldırmak.
S4: Standart bir transformatör olmadan sitede CT'leri doğrulayabilir mi?
Evet. Standart CT, güçlendirici, yük kutusu, voltaj düzenleyicisi veya ağır akım kabloları olmadan sitedeki akım transformatörlerini doğruluyor, oran hatası ±0.1% ve açı hatası ±5min içinde elde ediyor.0 için yeterli.2S sınıfı CT saha testi.
S5: Hangi aksesuarlar, ambalaj ve teslimat şartları geçerlidir?
180A akış testi için isteğe bağlı bir akım güçlendirici mevcuttur. Enstrüman 5-8 iş günü içinde ahşap ambalajda, T / T ödeme ve 1 set MOQ ile teslim edilir.
