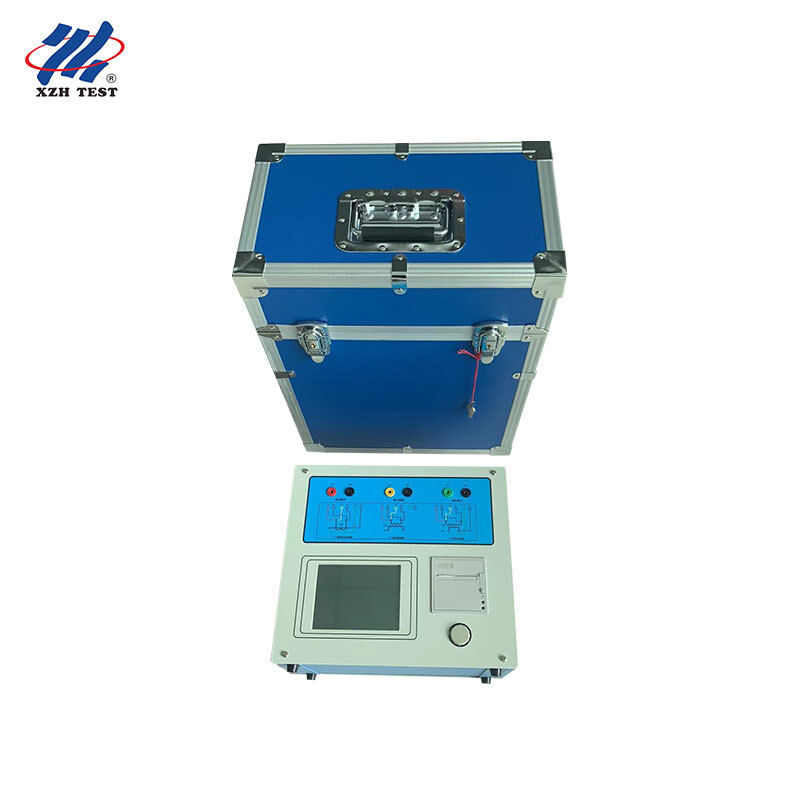

Frekans Dönüştürme CT PT Analizci Transformör Testörü 60kV Eğiliş Noktası XHTX206
XHTX206 Frekans Dönüşümü CT PT Analizörü, enerji endüstrisi için geliştirilen yeni nesil kapsamlı bir transformatör özellik testidir.Geleneksel değişken oranlı transformatör kombinasyonunu değiştirenYüksek performanslı bir DSP ve FPGA platformu ile gelişmiş frekans dönüşüm testi teknolojisine dayanarak,Heyecan (volt-ampere) özelliğini tamamen karşılar., koruma sınıfı, ölçüm sınıfı ve TP sınıfı akım transformatörlerinin dönüşüm oranı, kutupluk, ikincil sarma direnci, ikincil yük, oran hatası ve açı hatası testi,ve aynı zamanda heyecan özelliğiPT elektromanyetik ünitelerinin oranı, kutupluğu ve ikincil sarma direnci testleri.Profesyonel transformatör doğrulama için daha iyi istikrar ve önemli ölçüde daha iyi test verimliliği.
Uygulamalar ve Hedef Kitle:Şebeke şirketi bakım şubeleri ve iletim ve dağıtım mühendisliği yüklenicileri (EPC), rüzgar ve güneş enerjisi santrallerinin elektrik devreye alma ekipleri için tasarlanmıştır.Çelik gibi büyük endüstriyel işletmelerin elektrik test laboratuvarları, çimento ve kimyasal fabrikaları, elektrikli test hizmeti şirketleri ve ekipman kiralama sağlayıcıları ve elektrik mesleki eğitim kolejleri, transformatör özellikleri testinin pratik öğretimi için.
Ana Özellikler
| Parametreler |
Spesifikasyon |
| Test Nesneleri |
CT (koruma / ölçüm / TP sınıfı), PT elektromanyetik birimler |
| Çıkış |
0~180Vrms, 12Arms, 36A (peak) |
| Voltaj Doğruluğu |
±0,2% |
| CT oran aralığı |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| PT oran aralığı |
1 ~ 35000 |
| Faz Ölçümü |
Doğruluk ±5 dakikada, çözünürlük 0.5 dakikada |
| İkincil sarma direnci |
0~600Ω, <0,5% ±2mΩ |
| AC yükü ölçümü |
0~1000VA, <0,5% ±0,02VA |
| Güç kaynağı |
AC220V ± 10%, 50Hz |
| Çalışma ortamı |
-10 ~ 50 °C, nem ≤ 90% |
| Boyut / Ağırlık |
365×290×153mm / <10kg |
Temel Özellikler
Frekans dönüştürme yöntemi, yalnızca 180Vrms çıkış ve 12Arms (36A zirve) akım ile 60kV'ye kadar büküm noktalarını işleyen CT/PT uyarılma karakteristik eğrilerini ve% 10 hata eğrilerini test eder.
Standart CT, güçlendirici, yük kutusu, voltaj düzenleyicisi veya ağır akım kabloları olmayan akım transformatörlerinin yeryüzünde doğrulanması, iş yükünü büyük ölçüde azaltır ve verimliliği artırır.
Nispet hatası ±0,1% ve açı hatası ±5min içinde, nispet aralığı 1 ~ 40000 olan 0.2S sınıfı akım transformatörlerinin saha testini mümkün kılar.
Otomatik olarak bükme noktası voltajı/akım, %10 (5%) hata eğri, doğruluk sınır faktörü (ALF), enstrüman güvenliği faktörü (FS), ikincil zaman sabit (Ts),kalıcılık katsayısı (Kr), doymuş ve doymamış indüktans.
Tüm CT testleri için yük hariç tek bir kablolama şeması ile tek anahtarlı CT DC direnci, uyarı, oran ve kutupsal test, GB1208 (IEC60044-1), GB16847 (IEC60044-6) ve GB1207 standartlarını karşılar.
Yerel akış testi için 180A özel akım güçlendirici çıkışları.
Uygun CT sınıfları arasında P, TPY, ölçüm, PR, PX, TPS, TPX ve TPZ bulunur ve otomatik standart seçimi transformatör türüne ve sınıfına göre yapılır.
Gelişmiş Özellikler
Her seçili test öğesi için otomatik kablolama diyagramları ile dinamik Çince grafik arayüzü, operatörlere adım adım rehberlik eder.
5.7 inçlik grafik ışın ışınlı LCD, açık alan çalışmaları için doğrudan güneş ışığında açıkça okunabilir.
Hızlı, sezgisel parametreler giriş ve işletim için döner fotoelektrik fare.
Otomatik test raporu baskı için yerleşik yazıcı; güç kapalı tutma ile 1000 gruba kadar veri depolar.
Kolay saha taşımacılığı için 9 kg'dan az ağırlıkta taşınabilir yapı.
Dört terminalli ölçüm yöntemi, kurşun direnci hatalarını ortadan kaldırarak doğru ikincil sarma direnci testini sağlar.
Akım transformatörleri için test öğeleri
| Test Ürünü |
Açıklama |
| İkincil sarma direnci |
Dört terminalli yöntemle CT ikincil sarma DC direnci ölçümleri, aralığı 0 ~ 600Ω |
| Heyecan Özellikleri |
CT ve PT elektromanyetik ünitelerinin volt-ampere karakteristik eğri testleri |
| Dönüşüm oranı ve kutupluk |
Tek tuşla CT/PT oranının doğruluğunu ve sarma polaritesini kontrol eder. |
| İkincil Yük |
1000VA'ya kadar AC yükü <0,5% ±0,02VA doğrulukla ölçer |
| Nispet hatası ve açı hatası |
±0,1% içinde oran hatası ve ±5min içinde açı hatası hesaplar |
| Akış testi |
Seçmeli güçlendirici ile, sitedeki akış testi için 180A'ya kadar çıkışlar |
Standartların Uygunluğu ve Test İlkeleri
XHTX206, uyarılma özellikleri testinde düşük frekanslı yöntem test prensibini izler.ölçüm doğruluğunu korurken gerekli test voltajını ve akımını önemli ölçüde azaltanEnstrüman ayrıca koruma sınıfı akım transformatörlerinin performansını değerlendirmek için% 10 hata eğrisi hesaplama yöntemini de uygular.Mühendislere, koruma cihazlarının arıza koşullarında düzgün çalışacaklarını doğrulamada yardımcı olmak. Tüm testler GB1208 (IEC60044-1), GB16847 (IEC60044-6) ve GB1207 standartlarına uygundur ve enstrüman otomatik olarak transformatör tipine ve sınıfına göre uygun standardı seçer.tutarlı olmasını sağlamak, dünya çapında kamu hizmetleri ve üçüncü taraf laboratuvarlar tarafından kabul edilen tekrarlanabilir sonuçlar.
Çubuk tipi, yara tipi ve pencere tipi akım transformatörleri de dahil olmak üzere çeşitli CT yapıları için, kılavuzun ekinde dört terminal kablolama şemaları ayrıntılı olarak sunulmaktadır.Her konfigürasyonda doğru ölçüm için doğru bağlantıları garanti ederEnstrümanın kendi kendini test etme fonksiyonu, testten önce iç devreleri ve ölçüm kanallarını doğrularken, akış testi fonksiyonu, tam akım döngüsünü doğrular.XHTX206'yı transformatör test profesyonelleri için tam bir doğrulama çözümü haline getirmek.
Sık Sorulan Sorular
S1: XHTX206 CT PT analizatörü kimler için tasarlanmıştır?
Şebeke şirketlerinin bakım şubeleri ve aktarım ve dağıtım mühendisliği yüklenicileri (EPC), rüzgar ve güneş enerjisi santrallerinin elektrik komisyonlama ekipleri için tasarlanmıştır.Çelik elektrikli test laboratuvarları, çimento ve kimyasal işletmeler, elektrik test hizmetleri şirketleri ve ekipman kiralama sağlayıcıları ve elektrik mesleki eğitim kolejleri.
S2: Hangi testleri yapabilir?
Koruma için uyarılma (volt-ampere) özellikleri, dönüşüm oranı, kutupluk, ikincil sarma direnci, ikincil yük, oran hatası ve açı hatası testlerini gerçekleştirir.ölçüm ve TP sınıfı CT'ler, artı PT elektromanyetik birimleri için uyarılma özellikleri, oran, kutupluk ve ikincil sarma direnci testleri.
S3: Frekans dönüşüm teknolojisi neden önemlidir?
Frekans dönüşüm testi, yalnızca 180Vrms çıkış ve 12Arms akım kullanılarak tam uyarılma karakteristik eğrisi ve% 10 hata eğrisi üretir, ancak 60kV'ye kadar büküm noktaları olan CT'leri işliyor,Büyük yüksek voltajlı güçlendirici ve büyük akım kaynaklarına olan ihtiyacı ortadan kaldırmak.
S4: Standart bir transformatör olmadan sitede CT'leri doğrulayabilir mi?
Evet. Standart CT, güçlendirici, yük kutusu, voltaj düzenleyicisi veya ağır akım kabloları olmadan sitedeki akım transformatörlerini doğruluyor, oran hatası ±0.1% ve açı hatası ±5min içinde elde ediyor.0 için yeterli.2S sınıfı CT saha testi.
S5: Hangi aksesuarlar, ambalaj ve teslimat şartları geçerlidir?
180A akış testi için isteğe bağlı bir akım güçlendirici mevcuttur. Enstrüman 5-8 iş günü içinde ahşap ambalajda, T / T ödeme ve 1 set MOQ ile teslim edilir.
