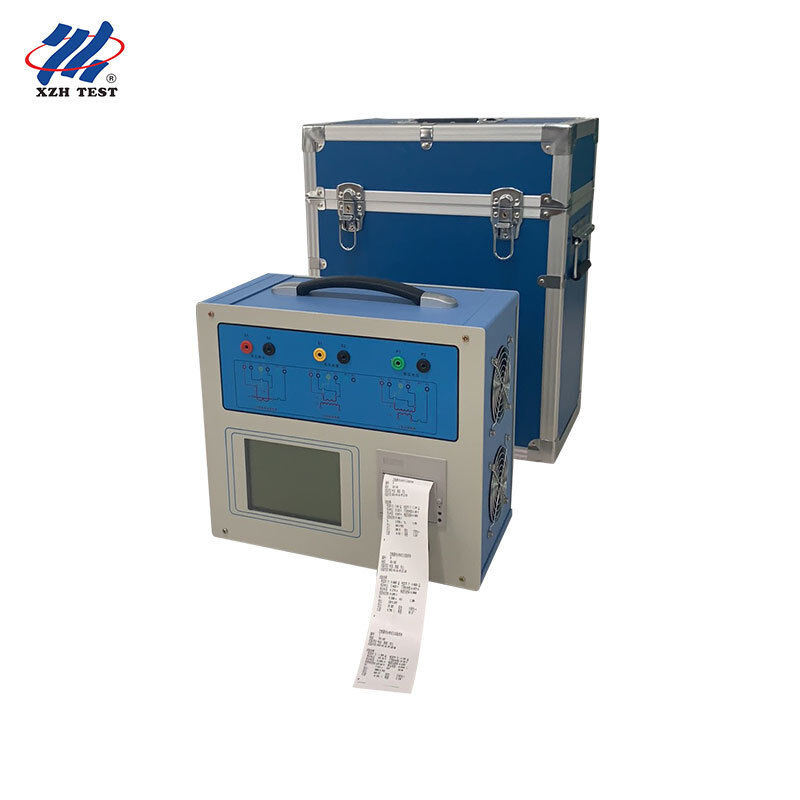

CT PT Test Cihazı Transformatör Karakteristik Analizörü | Hassas Ölçüm | XHTX206
XHTX206 CT PT Test Cihazı, gelişmiş frekans dönüştürme test teknolojisine sahip yüksek performanslı bir DSP ve FPGA platformu üzerine kurulu, enerji sektörü için kapsamlı bir transformatör karakteristik analizörüdür. Koruma sınıfı, ölçüm sınıfı ve TP sınıfı akım transformatörleri için uyarma (volt-amper) karakteristikleri, dönüşüm oranı, polarite, ikincil sargı direnci, ikincil yük, oran hatası ve açı hatası testlerini kapsar ve PT elektromanyetik üniteleri için uyarma karakteristikleri, dönüşüm oranı, polarite, ikincil sargı direnci ve oran hatası testlerini destekler. Kapsamlı pazar araştırması ve teorik çalışma yoluyla geliştirilen yeni nesil bir cihaz olarak, geleneksel değişken oranlı transformatörler, yükseltici transformatörler ve akım yükselticilerin kombinasyonunun yerini alarak, profesyonel transformatör doğrulaması için daha yüksek otomasyon, daha iyi kararlılık ve önemli ölçüde iyileştirilmiş test verimliliği sunar.
Uygulamalar ve Hedef Kitle:Yerinde 0.2S sınıfı CT doğrulaması yapan enerji ölçüm ve kalibrasyon merkezleri, enerji santrali elektrik test ekipleri, demiryolu, petrokimya ve madencilik endüstrilerindeki elektrik test ekipleri, üniversite elektrik mühendisliği laboratuvarları ve hassas oran ve açı hatası ölçümü gerektiren üçüncü taraf enerji test ve sertifikasyon kuruluşları için idealdir.
Anahtar Özellikler
| Parametre |
Özellik |
| Test Nesneleri |
CT (koruma / ölçüm / TP sınıfı), PT elektromanyetik üniteler |
| Çıkış |
0~180Vrms, 12Arms, 36A (tepe) |
| Voltaj Doğruluğu |
±0.2% |
| CT Oran Aralığı |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%)PT Oran Aralığı1~35000Faz Ölçümü |
| Doğruluk ±5dk, çözünürlük 0.5dk |
İkincil Sargı Direnci |
| 0~600Ω, <0.5% ±2mΩ |
AC Yük Ölçümü |
| İkincil Yük |
Güç KaynağıAC220V ±10%, 50Hz |
| Çalışma Ortamı |
-10~50°C, nem ≤90%Boyutlar / Ağırlık |
| 365×290×153mm / <10kg |
Ana Özellikler |
| ±0.1% içindeki oran hatası ve ±5dk içindeki açı hatası, 0.2S sınıfı akım transformatörlerinin saha testini sağlar. |
Frekans dönüştürme yöntemi, yalnızca 180Vrms çıkış ve 12Arms (36A tepe) akım kullanarak 60kV'a kadar CT bükülme noktalarını işler. |
| Standart CT, yükseltici, yük kutusu, voltaj regülatörü veya ağır akım kabloları olmadan yerinde doğrulama, test iş yükünü önemli ölçüde azaltır. |
Bükülme noktası voltajı/akımı, %10 (%5) hata eğrileri, doğruluk limit faktörü (ALF), cihaz güvenlik faktörü (FS), ikincil zaman sabiti (Ts) ve kalıntı katsayısı (Kr) otomatik olarak türetilir.Tek kablolama şeması ile CT DC direnci, uyarma, oran ve polarite tek tuşla test edilir, GB1208 (IEC60044-1), GB16847 (IEC60044-6) ve GB1207 standartlarına uygundur. |
Opsiyonel özel akım yükseltici, yerinde geçişli test için 180A çıkış sağlar.
P, TPY, ölçüm, PR, PX, TPS, TPX ve TPZ gibi uygun CT sınıfları, transformatör tipi ve sınıfına göre otomatik standart seçimi ile desteklenir.
Gelişmiş Özellikler
Seçilen her test öğesi için otomatik kablolama diyagramları ile dinamik Çince grafik arayüz, operatörlere adım adım rehberlik eder.
5.7 inç grafik transfleksör LCD, dış saha çalışmaları için doğrudan güneş ışığında net okunabilir.
Hızlı, sezgisel parametre girişi ve kullanımı için döner fotoelektrik fare.
Otomatik test raporu yazdırma için dahili yazıcı; güç kesintisi belleği ile 1000 gruba kadar veri depolar.
9 kg'ın altındaki ağırlığı ile taşınabilir yapı, kolay saha taşımacılığı sağlar.
Dört terminalli ölçüm yöntemi, kurşun direnci hatalarını ortadan kaldırarak doğru ikincil sargı direnci testi sağlar.
Kapsamlı CT/PT test yeteneği, frekans dönüştürme teknolojisi ve otomatik raporlama ile XHTX206, transformatör karakteristik analizi için laboratuvar düzeyinde hassasiyet ve saha kullanıma hazır kolaylık sunar. Cihazın gelişmiş kendi kendine test ve geçişli test fonksiyonları, resmi testler başlamadan önce tüm ölçüm zincirinin tam doğrulanmasını sağlayarak devreye alma ekipleri için değerini daha da artırır.
Akım Transformatörleri İçin Test Öğeleri
Test Öğesi
Açıklama
İkincil Sargı Direnci
CT ikincil sargı DC direncini dört terminalli yöntemle, 0~600Ω aralığında ölçer
Uyarma Karakteristikleri
CT ve PT elektromanyetik ünitelerinin volt-amper karakteristik eğrisini test eder
| Dönüşüm Oranı ve Polarite |
Tek tuşla işlemle CT/PT oran doğruluğunu ve sargı polaritesini kontrol eder |
| İkincil Yük |
<0.5% ±0.02VA doğruluğu ile 1000VA'ya kadar AC yükü ölçer |
| Oran Hatası ve Açı Hatası |
±0.1% içindeki oran hatasını ve ±5dk içindeki açı hatasını hesaplar |
| Geçişli Test |
Opsiyonel yükseltici ile, yerinde geçişli test için 180A'ya kadar çıkış verir |
| Standartlara Uygunluk ve Test Prensipleri |
XHTX206, uyarma karakteristikleri testi için düşük frekanslı yöntem test prensibini izler, bu da ölçüm doğruluğunu korurken gerekli test voltajını ve akımını önemli ölçüde azaltır. Cihaz ayrıca, koruma sınıfı akım transformatörlerinin performansını değerlendirmek için %10 hata eğrisi hesaplama yöntemini uygular, mühendislerin arıza koşullarında koruma cihazlarının doğru çalışacağını doğrulamasına yardımcı olur. Tüm testler GB1208 (IEC60044-1), GB16847 (IEC60044-6) ve GB1207 standartlarına uygundur ve cihaz, tutarlı, tekrarlanabilir ve dünya çapında kamu hizmetleri ve üçüncü taraf laboratuvarları tarafından kabul edilen sonuçlar sağlamak için transformatör tipi ve sınıfına göre uygun standardı otomatik olarak seçer.Buşing tipi, sargılı tip ve pencere tipi akım transformatörleri dahil olmak üzere çeşitli CT yapıları için, kılavuzun ekinde her konfigürasyonda doğru ölçüm için doğru bağlantıları garanti eden ayrıntılı dört terminalli kablolama diyagramları bulunur. Cihazın kendi kendine test fonksiyonu, testlerden önce dahili devreleri ve ölçüm kanallarını doğrular, geçişli test fonksiyonu ise tüm akım döngüsünü doğrular, bu da XHTX206'yı transformatör test profesyonelleri için eksiksiz bir doğrulama çözümü haline getirir. |
| SSS |
S1: XHTX206 CT PT test cihazı kimler için tasarlanmıştır? |
| Enerji ölçüm ve kalibrasyon merkezleri, enerji santrali elektrik test ekipleri, demiryolu, petrokimya ve madencilik endüstrilerindeki elektrik test ekipleri, üniversite elektrik mühendisliği laboratuvarları ve üçüncü taraf enerji test ve sertifikasyon kuruluşları için tasarlanmıştır. |
S2: Hangi transformatör tiplerini test edebilir? |
Koruma sınıfı, ölçüm sınıfı ve TP sınıfı akım transformatörlerini, uyarma karakteristikleri, oran, polarite, ikincil sargı direnci, ikincil yük, oran hatası ve açı hatası testlerinin yanı sıra PT elektromanyetik ünitelerini test eder. P, TPY, ölçüm, PR, PX, TPS, TPX ve TPZ CT sınıfları desteklenir.
S3: Frekans dönüştürme testi saha çalışmalarına nasıl fayda sağlar?
60kV'a kadar bükülme noktalarına sahip CT'leri işlerken yalnızca 180Vrms çıkış ve 12Arms akımla tam uyarma karakteristikleri ve %10 hata eğrileri üretir, bu da büyük yüksek voltaj yükselticileri ve büyük akım kaynakları ihtiyacını ortadan kaldırır.
S4: Yerinde CT doğrulaması için ne kadar doğruluk sağlar?
±0.1% içindeki oran hatası ve ±5dk içindeki açı hatası, standart transformatör, yükseltici veya yük kutusu olmadan 1~40000 oran aralığında 0.2S sınıfı akım transformatörlerinin saha doğrulamayı destekler.
S5: Hangi aksesuarlar ve teslimat koşulları mevcuttur?
Opsiyonel özel akım yükseltici, 180A geçişli test imkanı sunar. Test cihazı, ahşap ambalajda 5-8 iş günü içinde, T/T ödemesi ve 1 set MOQ ile sevk edilir.
