80kV Tamamen Otomatik Dielektrik Gücü İzole Yağ Testi XHYY102S

Name: 80kV Tamamen Otomatik Dielektrik Gücü İzole Yağ Testi XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an Shaanxi Çin
Marka adı:	XZH TEST
Sertifika:	ISO CE
Model numarası:	XHYY102S

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an Shaanxi Çin

Marka adı:

XZH TEST

Sertifika:

ISO CE

Model numarası:

XHYY102S

Vurgulamak:

High Light

Vurgulamak:

80kV Çıkış Gerilimi Dielektrik Dayanım Yalıtım Yağı Test Cihazı

Yüksek Hassasiyetli Trafo Yağı Test Cihazı

Tam Otomatik BDV Test Cihazı

Trading Information

Min sipariş miktarı:

1 takım

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 İŞ GÜNÜ

Ödeme koşulları:

T/T

Yetenek temini:

3000 birim/yıl

Ürün Tanımı

XHYY102S İzolasyon Yağı Dielektrik Dayanım Test Cihazıtransformatörler, devre kesiciler ve diğer yağlı elektrikli ekipmanlarda kullanılan izolasyon yağlarının hassas kırılma gerilimi (BDV) testleri için tasarlanmış tamamen otomatik, üç kupalı bir teşhis cihazıdır. Ulusal standart GB/T507-2002, endüstri standardı DL429.9-91 ve en son güç endüstrisi standardı DL/T846.7-2004'e sıkı sıkıya uygun olarak bağımsız olarak geliştirilmiş ve üretilmiştir. Bu cihaz, tüm test döngüsünün tam otomasyonunu sağlayan çekirdek olarak büyük kapasiteli tek çipli bir mikrodenetleyici kullanır. Yüksek ölçüm hassasiyeti sunar, operasyonel verimliliği önemli ölçüde artırır ve saha personelinin iş yükünü önemli ölçüde azaltır.

Teknik Özellikler

Parametre	Özellik
Çıkış Gerilimi	0–80 kV (isteğe bağlı daha yüksek aralıklar)
Yükseltici Kapasitesi	1,5 kVA
Gerilim Hassasiyeti	±(%2 okuma + 2 basamak)
Yükseltme Hızı	2,0 / 2,5 / 3,0 / 3,5 kV/s (4 seçenek, hata 0,2 kV/s)
Güç Bozulma Oranı	< %1
Elektrot Aralığı	Standart 2,5 mm
Test Kupası Yapılandırması	Üç kupalı (eşzamanlı veya sıralı test)
Deneme Sayısı	1–6 kez (kullanıcı tarafından seçilebilir)
Bekleme Süresi	1–9 dakika (kullanıcı tarafından seçilebilir, varsayılan 5 dakika)
Test Standartları	GB1986 / GB2002 / Özel tanımlı
Boyutlar	670 × 420 × 410 mm
Cihaz Ağırlığı	42 kg

Çalışma Koşulları

Parametre	Özellik
Ortam Sıcaklığı	0°C ila +40°C
Bağıl Nem	≤ %85 RH
Çalışma Güç Kaynağı	AC 220V ± %10
Güç Frekansı	50 Hz ± %10
Güç Tüketimi	< 200 W

Anahtar Performans Özellikleri

Büyük Kapasiteli MCU Kontrolü— Geniş aralıklı izleme devresine sahip tek çipli mikrodenetleyici, kararlı, güvenilir çalışmayı sağlar ve uzun test oturumları sırasında sistem çökmelerini önler.

Çevresel İzleme ve Güvenlik— Gerçek zamanlı ekranlı dahili sıcaklık ve nem sensörleri, artı test başlamadan önce potansiyel güvenlik tehlikeleri hakkında operatörleri uyaran topraklama alarm fonksiyonu.

Çoklu Standart Uyumluluğu— GB1986 ve GB2002 ulusal standart yöntemleri ile önceden programlanmış, ayrıca farklı bölgelerdeki ve uygulamalardaki çeşitli test gereksinimlerini karşılamak için kullanıcı tanımlı özel bir mod.

Hassas Yağ Kupası Tasarımı— Özel cam tek parça döküm ile üç kupalı yapılandırma, yağ sızıntısını ve paraziti ortadan kaldırır; yüksek voltajlı terminal örneklemesi, üstün ölçüm doğruluğu için analog devre hatalarını atlayarak doğrudan A/D dönüştürücüye beslenir.

Kapsamlı Koruma— Elektrikli gürültülü ortamlarda güvenli çalışma için güçlü parazit önleme yeteneği ve mükemmel elektromanyetik uyumluluk ile entegre aşırı akım, aşırı gerilim ve kısa devre koruması.

Seçilebilir Yükseltme Hızı— Dört yükseltme hızı seçeneği (2,0–3,5 kV/s), operatörlerin farklı yağ türleri ve durum değerlendirmeleri için test profilini optimize etmelerine olanak tanır.

Dahili Termal Yazıcı— Anında dokümantasyon ve uyumluluk raporlaması için bireysel ve ortalama çoklu deneme test sonuçlarının anında basılı çıktıları.

Cihaz Paneli Genel Bakış

Bileşen	İşlev
LCD Ekran	Tarihi, saati, çalışma parametrelerini, test sonuçlarını ve menü komutlarını görüntüler
İşlev Tuşları	Çalışma parametrelerini gezdirir ve ayarlar
Yazıcı	Tek ve çoklu test sonuçlarının ortalamasını yazdırır
Yükseltme Hızı Anahtarı	Dört farklı yükseltme hızı seçeneğinden birini seçer
Gösterge Işığı	Aktif çalışma adımlarını belirtmek için yanar
Yağ Kupası Kapağı	Yağ kupalarını takmak/çıkarmak için açılır; test için kapalı olmalıdır
Sıcaklık ve Nem Sensörü	Ortam sıcaklığını (°C) ve bağıl nemi dijital ekran için ölçer
Toprak Kutbu	Güvenilir toprak bağlantı terminali
Güç Soketi	AC 220V 50Hz güç girişi
Güç Anahtarı	Cihaz gücünü açar/kapatır
Yüksek Gerilim İşareti	Yüksek gerilim tehlikesi için üçgen uyarı göstergesi

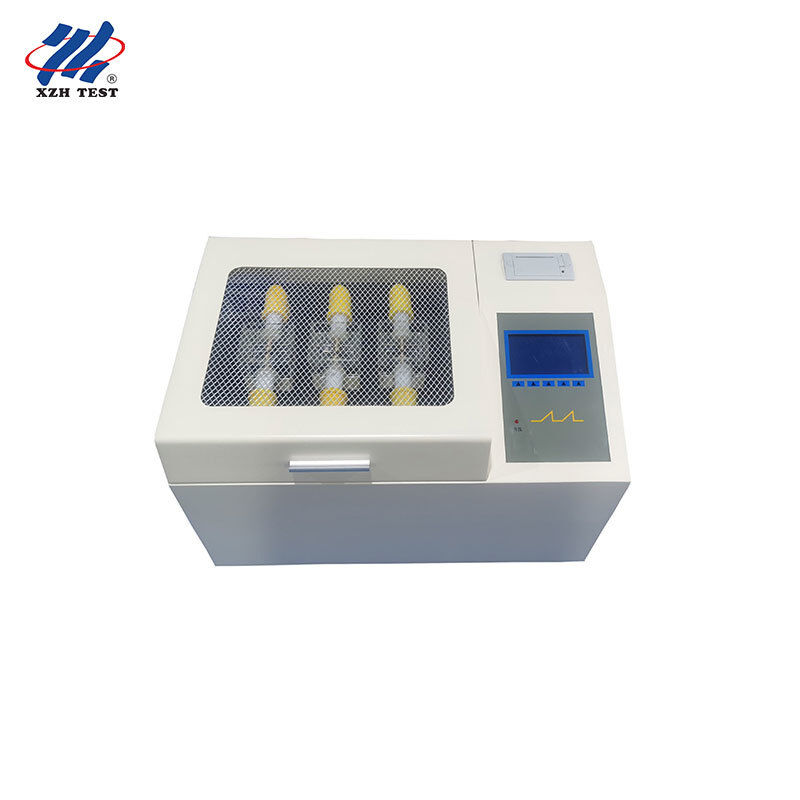

Ürün Resmi

XHYY102S

Sıkça Sorulan Sorular

S1: Bu test cihazı üçüncü taraf elektrik test ve sertifikasyon laboratuvarları için uygun mudur?

Evet, XHYY102S, sertifikalı yağ analizi hizmetleri sunan bağımsız test laboratuvarları için mükemmel bir seçimdir. GB/T507-2002 ve DL/T846.7-2004 standartlarına uyumu, sonuçların sertifikasyon amaçlı yasal olarak savunulabilir olmasını sağlar. Üç kupalı tasarım, birden fazla numunenin hızlı bir şekilde işlenmesini sağlarken, dahili termal yazıcı, bireysel deneme verilerini ve hesaplanan ortalamaları içeren anında basılı raporlar üretir - ISO/IEC 17025 akredite tesislerde denetim izleri ve müşteri dokümantasyonu için idealdir.

S2: Bu cihaz transformatör onarım ve yenileme atölyelerinde kullanılabilir mi?

Kesinlikle. Transformatör servis merkezleri, yağ kalitesini doğrulamak için bakım prosedürlerinden önce ve sonra düzenli olarak izolasyon yağı testleri yapar. XHYY102S'nin seçilebilir yükseltme hızları (2,0–3,5 kV/s) ve özelleştirilebilir deneme sayısı (1–6 kez), hem hızlı tarama hem de ayrıntılı durum değerlendirmesi için esneklik sağlar. Doğrudan A/D örnekleme mimarisi, analog devre sapmasını ortadan kaldırarak, onarım teknisyenlerinin yeniden koşullandırma kararları verirken güvenebilecekleri tutarlı tekrarlanabilirlik sunar.

S3: İzolasyon yağı geri dönüşüm ve ıslah tesislerinde nasıl performans gösterir?

Büyük hacimli kullanılmış transformatör yağı işleyen yağ ıslah tesisleri, geri kazanılmış yağın yeniden kullanım spesifikasyonlarını karşıladığını doğrulamak için hızlı, güvenilir BDV testleri gerektirir. XHYY102S'nin üç kupalı yapılandırması, gelen, işlemdeki ve çıkan yağ numunelerinin paralel test edilmesini sağlayarak iş akışı verimliliğini önemli ölçüde artırır. Cihazın geniş aralıklı izleme devresi ve çökme önleme koruması, yüksek verimli ıslah operasyonlarına özgü uzun, sürekli test oturumları sırasında kesintisiz çalışmayı sağlar.

S4: Transformatör üretim kalite kontrol hatları için uygun mudur?

Evet. Transformatör üreticileri, ekipman üretim hattından ayrılmadan önce fabrika kabul testlerinin (FAT) bir parçası olarak titiz yağ dielektrik testleri gerektirir. XHYY102S, hem GB1986 hem de GB2002 standart yöntemlerini ve özel tanımlı bir modu destekleyerek, üreticilerin belirli müşteri spesifikasyonlarına veya uluslararası standartlara uyan test dizilerini programlamasına olanak tanır. Mikroişlemci kontrollü, tam otomatik çalışması operatör bağımlılığını en aza indirir ve üretim vardiyaları boyunca tutarlı, tekrarlanabilir KK verileri sağlar.

S5: Bu test cihazı önleyici bakım hizmeti yüklenicileri tarafından sahada konuşlandırılabilir mi?

Birden fazla sitedeki endüstriyel müşterilere hizmet veren bağımsız elektrik bakım yüklenicileri, XHYY102S'nin sağlam tasarımından ve kendi kendine yeten işlevselliğinden yararlanır. 42 kg ağırlığına rağmen (güvenilir 80kV çıkış için önemli bir 1,5 kVA yükselticiyi yansıtan), entegre panel düzeni - LCD ekran, işlev tuşları, yazıcı ve kontrolleri tek bir ön panelde birleştirerek - müşteri trafo merkezlerinde verimli kurulum ve çalışmayı sağlar. Çevresel izleme sensörleri (sıcaklık ve nem), her test sonucuna bağlam sağlayarak, son müşteri incelemesi için rapor güvenilirliğini artırır.
