OTD & DDF Transformer Tester LCD dokunmatik ekranla XHYS101

Name: OTD & DDF Transformer Tester LCD dokunmatik ekranla XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Xi'an Shaanxi Çin
Marka adı:	XZH TEST
Sertifika:	ISO CE
Model numarası:	XHYS101

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an Shaanxi Çin

Marka adı:

XZH TEST

Sertifika:

ISO CE

Model numarası:

XHYS101

Vurgulamak:

High Light

Vurgulamak:

Büyük ekranlı TFT LCD Transformer Testörü

Yağ Tan Delta Transformör Testi

Dielektrik dağıtım faktörü transformatör testi

Trading Information

Min sipariş miktarı:

1 adet

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 İŞ GÜNÜ

Ödeme koşulları:

T/T

Yetenek temini:

3000 birim/yıl

Ürün Tanımı

XHYS101 İzolasyon Yağı Dielektrik Kaybı Test CihazıElektrikli güç ekipmanlarında kullanılan yalıtım sıvıların kapsamlı karakterizasyonu için tasarlanmış özel, yüksek hassasiyetli bir cihazdır. Üç kritik yağ kalitesi parametresini doğru bir şekilde ölçer: dielektrik kaybı faktörü (tan δ, OTD/DDF), bağıl dielektrik sabiti ve DC hacim özdirenci. Bu, basit kırılma gerilimi testlerinin çok ötesinde eksiksiz bir dielektrik profil sağlar. Gelişmiş tek çipli mikrobilgisayar teknolojisini entegre eden cihaz, tüm test iş akışının tam otomatikleştirilmesini sağlar: sıcaklık artışı, hassas sıcaklık bakımı, yüksek hassasiyetli veri örneklemesi, matematiksel hesaplama, gerçek zamanlı sonuç gösterimi, rapor yazdırma ve uzun süreli veri depolama. 2200V'a kadar AC test gerilimi ve 40°C ile 120°C arasındaki sıcaklık kontrolü ile XHYS101, transformatör yağı durumu değerlendirmesi, yaşlanma analizi ve kirlilik tespiti için kesin teşhis aracıdır.

Teknik Özellikler

Parametre	Özellik
Ölçülen Parametreler
Kapasitans Aralığı	5 pF – 200 pF
Bağıl Dielektrik Sabiti Aralığı	1.000 – 30.000
Dielektrik Kaybı Faktörü (Tan δ) Aralığı	0.00001 – 100
DC Özdirenç Aralığı	2.5 MΩ·m – 20 TΩ·m
Ölçüm Hassasiyeti
Bağıl Dielektrik Sabiti	Okunan değerin ±(%1–%10)
Dielektrik Kaybı Faktörü	Okunan değerin ±(%5 ± 0.0002)
DC Özdirenç	Okunan değerin ±%10
Çözünürlük
Kapasitans	0.01 pF
Bağıl Dielektrik Sabiti	0.001
Dielektrik Kaybı Faktörü	0.00001
Test Gerilimi ve Sıcaklığı
AC Test Gerilimi	200 – 2200V, sürekli ayarlanabilir, 50 Hz
DC Test Gerilimi	0 – 500V, sürekli ayarlanabilir
Sıcaklık Aralığı	40–120°C
Sıcaklık Hassasiyeti	±0.5°C
Güç ve Besleme
Güç Kaynağı Gerilimi	AC 220V ±%10
Güç Kaynağı Frekansı	50 Hz / 60 Hz ±%1
Güç Tüketimi	500 W

Ana Performans Özellikleri

Tam Dielektrik Profil Analizi— Tek otomatik test çalışmasında üç kritik yağ kalitesi parametresini ölçer: dielektrik kaybı faktörü (tan δ / OTD / DDF), bağıl dielektrik sabiti ve DC hacim özdirenci. Bu kapsamlı veri seti, yağ yaşlanması, polar bileşiklerle kirlenme, nem girişi ve iletken parçacık içeriğinin değerlendirilmesini sağlar — basit bir BDV testinin ortaya koyabileceğinden çok daha fazlasını.
Tam Otomatik Çalışma— Entegre tek çipli mikrobilgisayar, tüm iş akışını otomatik olarak kontrol eder: hedefe doğru sıcaklık artışı, ayar noktasında hassas termal bakım, yüksek çözünürlüklü veri örneklemesi, gerçek zamanlı hesaplama ve sonuç çıktısı.
Geniş Sıcaklık Kontrolü— 40°C ile 120°C arasında hassas ısıtma ve ±0.5°C hassasiyet, sıcaklığa bağlı dielektrik karakterizasyona olanak tanır. Tan δ'nın yüksek sıcaklıklarda ölçülmesi, ortam sıcaklığında belirgin olmayan yağ bozulmalarını ortaya çıkarır.
Çift AC/DC Test Gerilimi— Dielektrik kaybı ve dielektrik sabiti ölçümü için sürekli ayarlanabilir AC çıkışı (200–2200V, 50Hz), ayrıca hacim özdirenci belirlemesi için DC çıkışı (0–500V).
Ultra Geniş Özdirenç Ölçümü— 2.5 MΩ·m ile 20 TΩ·m arasındaki DC özdirenç aralığı, ağır kirlenmiş yağdan saf yalıtım sıvısına kadar tüm spektrumu kapsar.
Yüksek Çözünürlüklü LCD Dokunmatik Ekran— Dokunmatik arayüzlü büyük TFT LCD ekran, ölçüm verilerinin ve teşhis sonuçlarının net bir şekilde görüntülenmesini sağlar, uzun süreli eğilim analizi için dahili veri depolama özelliğine sahiptir.

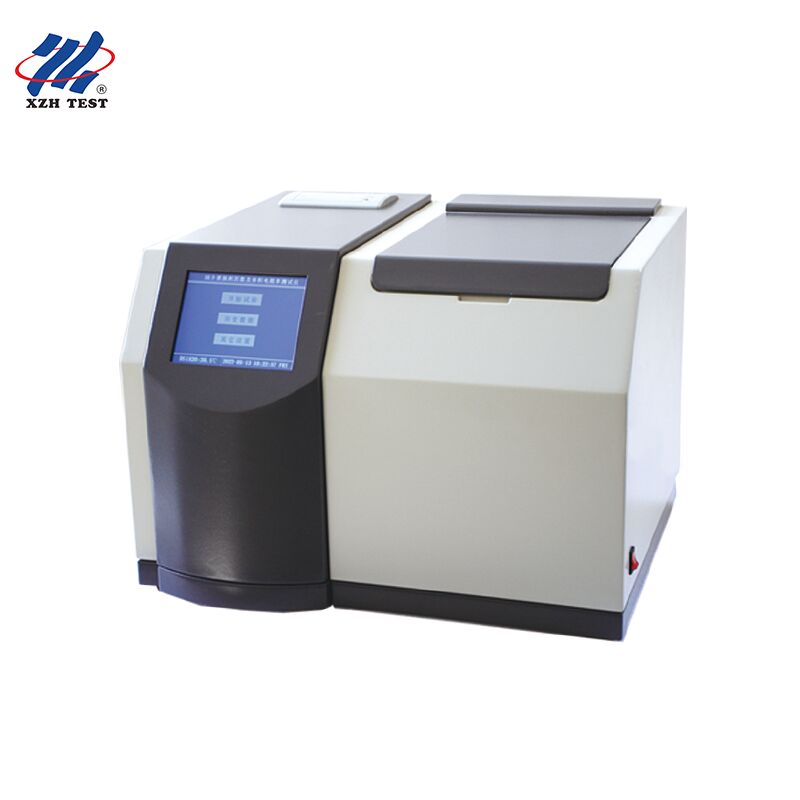

Ürün Resmi

XHYS101 Insulating Oil Dielectric Loss Tester

Sorun Giderme Kılavuzu

Sorun A: "Elektrot kabı kısa devresi" görüntülendi
İç ve dış elektrotların konumlandırma oluklarının hizalı olup olmadığını kontrol edin ve iç elektrotun gevşek olmadığından emin olun. Ana neden genellikle gevşek bir iç elektrottur.

Sorun B: "Boş Kap Kalibrasyonu Yapınız" görüntülendi
Boş kap kapasitansının 60±5 pF aralığının dışında olması durumunda gereklidir. Olası nedenler: (a) elektrotlar yanlış yerleştirilmiş; (b) yağ kabı temiz değil — elektrotlar arasındaki kirlerin iyice temizlenmesi gerekir.

Sorun C: Zil 5 kez çalar ve cihaz güç açma arayüzüne döner
(a) Boş kap kapasitansının 60±5 pF aralığında olduğunu doğrulayın. (b) Yağ kabının doğru konumlandırıldığından ve deşarj oluşmadığından emin olun.

Sorun D: DC özdirenç elektrokimyasal süresi 60 saniyede sabit kalır
Cihazın dahili saatinin doğru çalıştığını doğrulayın; gerekirse saati ayarlayın.

Sorun E: Ayarlanan gerilim parametresinin en az anlamlı basamağı sıfır değil
Ayarlanan gerilim değerini düşürmek için [Azalt] tuşunu kullanın, ardından istenen değere ayarlamak için [Artır] tuşunu kullanın.

Sıkça Sorulan Sorular

S1: Bu test cihazı transformatör yağı durumu izleme uzmanları için uygun mudur?

Evet, XHYS101, temel kırılma gerilimi testlerinin ötesine geçen yağ durumu izleme programları için kesin bir cihazdır. BDV test cihazı yalnızca kaba kirliliği belirlerken, bu cihaz tan δ (dielektrik kaybı faktörü) ve DC özdirenci ölçer — oksidasyondan, termal stresten ve polar kirletici birikiminden kaynaklanan erken aşama yağ bozulmalarını ortaya çıkaran parametrelerdir. Durum izleme uzmanları, kalan yağ ömrünü tahmin etmek ve kanıta dayalı yağ değiştirme bütçeleri oluşturmak için bu parametreleri zamanla izleyebilir.

S2: Yüksek gerilim araştırma laboratuvarları bunu malzeme karakterizasyonu için kullanabilir mi?

Kesinlikle. Yeni yalıtım sıvıları — sentetik esterler, doğal esterler, nano akışkanlar ve karışık dielektrikler — geliştiren araştırma laboratuvarları, sıcaklık boyunca hassas dielektrik karakterizasyon yapabilen cihazlara ihtiyaç duyar. XHYS101'in ±0.5°C hassasiyet ve ±%5 tan δ hassasiyeti ile 40–120°C aralığı, yayınlanabilir kalitede veri sağlar. 20 TΩ·m'ye kadar olan DC özdirenç ölçümü, HVDC uygulamalarında kullanılan ultra saf sentetik sıvılarının karakterizasyonu için özellikle değerlidir.

S3: Elektriksel adli arıza analizi firmalarına nasıl hizmet eder?

Transformatörler arızalandığında, adli araştırmacıların temel nedeni belirlemesi gerekir — ve yağ durumu ana kanıttır. XHYS101 nicel dielektrik veriler sağlar: düşük özdirenç ile yüksek tan δ, ark oluşumundan kaynaklanan iletken kirlenmeyi gösterir; normal özdirenç ile yüksek tan δ, oksidasyonu düşündürür; dielektrik sabiti değişiklikleri nem girişini gösterebilir. Bu ölçümler, çözünmüş gaz analizi ile birleştirildiğinde, sigorta talepleri ve dava desteği için kapsamlı adli kanıtlar sağlar.

S4: Transformatör ömrü uzatma ve varlık yönetimi danışmanları için uygun mudur?

Transformatör ömrünü uzatma veya değiştirme kararları konusunda tavsiyelerde bulunan varlık yönetimi danışmanları, milyonlarca dolarlık önerileri haklı çıkarmak için objektif verilere ihtiyaç duyar. XHYS101'in dielektrik kaybı ve özdirenç ölçümleri, kalan kullanışlı ömrü modellemek için gereken ayrıntılı yağ durumu verilerini sağlar. Yüksek sıcaklıkta tan δ eğilimleri, polimerizasyon derecesi (DP) ile ilişkili yalıtım kağıdı bozulmasını ortaya çıkarır — transformatör ömrü değerlendirmesi için altın standart.

S5: Yağ geri kazanım uzmanları bunu işlem etkinliğini doğrulamak için kullanabilir mi?

Filtreleme, gaz giderme ve kil işlemi yoluyla kullanılmış transformatör yağını işleyen yağ geri kazanım şirketleri, geri kazanılmış yağın spesifikasyonu karşıladığını göstermelidir. XHYS101, tam öncesi ve sonrası dielektrik profilini sağlar: ilk ölçüm kirlilik derecesini ölçer ve geri kazanım sonrası ölçüm kabul edilebilir sınırlara geri döndüğünü doğrular. Bu belgelenmiş iyileştirme, geri kazanım yatırımını haklı çıkarır ve yeniden kondisyonlanmış yağın hizmette güvenilir bir şekilde performans göstereceğine dair kalite güvencesi sağlar.
