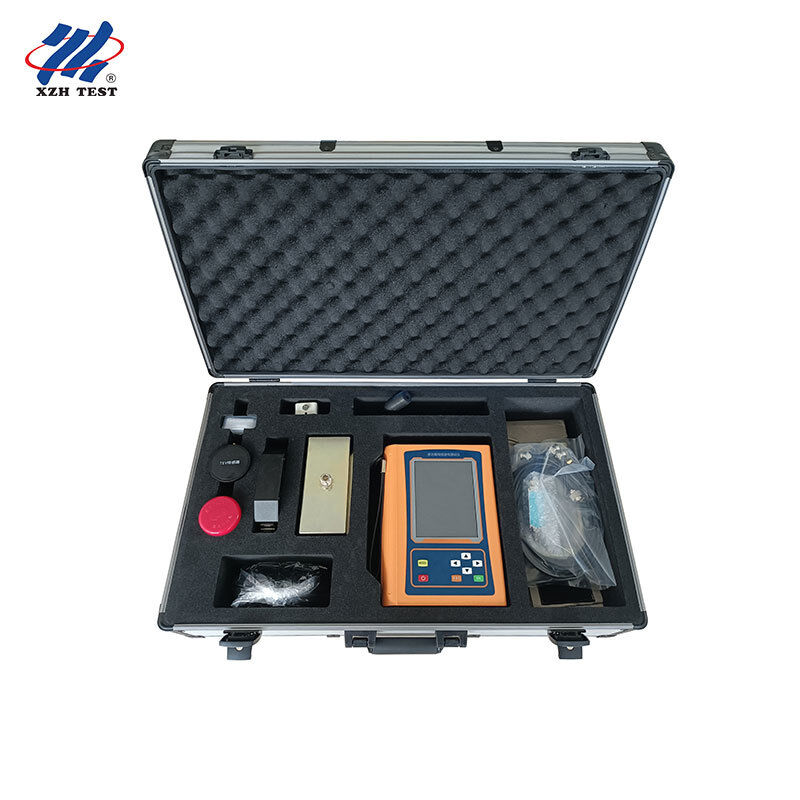

İzolasyon Diagnostiği için Çok Fonksiyonlu Kısmi İndirim Testörü XHJF801B

Name: İzolasyon Diagnostiği için Çok Fonksiyonlu Kısmi İndirim Testörü XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE/ISO
Model numarası:	XHJF801B

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE/ISO

Model numarası:

XHJF801B

Vurgulamak:

High Light

Vurgulamak:

izolasyon teşhis test cihazı

Transformör kısmi boşaltma testi

XHJF801B fabrika testi

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

Yılda 1000 Adet

Ürün Tanımı

XHJF801B, fabrika ve laboratuvar ortamlarında yalıtım teşhisleri için tasarlanmış çok fonksiyonel bir kısmi boşaltma (PD) testçisidir.PRPD/PRPS faz çözünürlüğü analizi ile yüksek frekanslı (HF) ve geçici toprak voltajı (TEV) tespiti, transformatör ve devreyi değiştiren cihaz üreticilerine, üçüncü taraf test laboratuvarlarına ve araştırma enstitülerine fabrika kabul testi için kesin bir araç sunar.Tip testleri ve uzun süreli yalıtım durumu değerlendirmesi.

Hedef kitle

Üreticiler, laboratuvarlar ve test enstitüleri için tasarlanmıştır:

Fabrika kabulü ve tip testini gerçekleştiren transformatör, devre değiştirme ve GIS üreticileri

İzolasyon tanısı için üçüncü taraf test laboratuvarları ve araştırma enstitüleri

İzolasyon yaşlanmasını ve kusurlarını değerlendiren güç ekipmanları kalite denetim ekipleri

Temel Özellikler

Dört algılama kanalı: kapsamlı yalıtım analizi için AE ultrasonik, UHF, HF ve TEV

PRPD ve PRPS faz çözünürlüğü analizi, atış kaynağının kesin olarak belirlenmesi için

İletişim ultrasonik SF6 (20 ~ 80 kHz) ve yağ dolu (80 ~ 200 kHz) ekipmanları kapsar

Tekrarlanabilir ölçüm verileri için tüm sensörlerde 0.1dB yüksek çözünürlük

Test raporları için veri depolama, görüntüleme, silme ve dalga biçimi kaydı

Renk kodlu amplitud göstergesi olan çok seviyeli alarm eşiği

Büyük kapasiteli lityum bataryası ve esnek test kurulumları için kompakt 1.35kg ana bilgisayar

Gelecekteki işlev genişlemesini ve entegrasyonunu destekleyen Linux gömülü işletim sistemi

Başvurular

Transformörlerin, anahtar ekipmanlarının ve GIS'lerin fabrika kabul testi (FAT)

Laboratuvarda yalıtım kusurunun yeri ve tipi testleri

SF6 gaz yalıtımlı ve yağla doldurulmuş güç ekipmanlarının teşhisleri

Araştırma enstitüleri için uzun süreli yalıtım yaşlanma değerlendirmesi

Teknik özellikler

Sensör / Parametreler	Spesifikasyon
Dokunmasız ultrasonik (AA)	Merkezi 40kHz ± 1kHz; aralığı -7 ~ 68dBuV; çözünürlük 0.1dB
İletişim ultrasonik (AE)	20~80kHz (SF6) / 80~200kHz (yağ); dinamik 60dB; çözünürlük 0.1dB
Geçici Dünya Voltajı (TEV)	3MHz ~ 100MHz; aralığı 0 ~ 60dBmV; çözünürlük 0.1dB
Ultra Yüksek Frekans (UHF)	300MHz~1500MHz; aralık -70~-10dBm; çözünürlük 0.1dBm
Yüksek frekans (HF)	0.3MHz ~ 30MHz; aralığı 0 ~ 70dB; kazanç -30 ~ 20dB; 50Ω giriş
Çalışma ortamı	-20°C~50°C; nem 0~85%
Görüntüle	5.6 inç renkli TFT LCD, 480×640
Boyut / Ağırlık	230×170×48mm; 1.35kg
Pil ömrü	Yaklaşık 6 saat (büyük kapasiteli lityum pil)

Sık Sorulan Sorular

XHJF801B, transformatörlerin fabrika kabul testi için kullanılabilir mi?

Evet, temas ultrasonik (AE) kanalı, petrol dolu ekipman için 80 ~ 200kHz kapsamaktadır ve HF kanalı (0.3 ~ 30MHz) topraklama kablolarında boşaltmayı ölçer.Transformör FAT ve yalıtım teşhisleri için uygun hale getirir.

Teşhis raporları için PRPD/PRPS analizini destekler mi?

Evet, enstrüman faz-lineer, PRPD ve PRPS analiz pencerelerini sağlar, açık bir boşalma kaynağını tanımlamayı ve profesyonel yalıtım teşhis raporlarını desteklemeyi sağlar.

Ölçüm çözünürlüğü ve doğruluğu nedir?

Tüm algılama kanalları, tekrarlanabilir, yüksek hassasiyetli ölçüm verilerini sağlayan% ± 20'den düşük bir doğrusallık hatası ile 0.1dB (0.1dBm UHF için) bir çözünürlük sunar.

Farklı ekipman türleri için hangi frekans bantlarını kapsar?

AE: 20 ~ 80kHz (SF6) ve 80 ~ 200kHz (yağ dolu); UHF: 300MHz ~ 1500MHz; HF: 0.3MHz ~ 30MHz; TEV: 3MHz ~ 100MHz, GIS, transformatörler, anahtar cihazları ve kabloları kapsar.

Veriler üçüncü taraf test raporları için dışa aktarılabilir mi?

Evet, test verileri ve dalga biçimi kayıtları USB sürücüsüne (FAT32) kaydedilebilir ve ihraç edilebilir, bu da fabrika test raporlarına ve üçüncü taraf sertifikasyon belgelerine kolay bir şekilde entegre edilmesini sağlar.
