Transformör testi
>
Transformör Dönüşüm Deformasyon Analizörü XHBX1502

Transformör Dönüşüm Deformasyon Analizörü XHBX1502

Ürün Ayrıntıları:
Menşe yeri: Xi'an Shaanxi Çin
Marka adı: XZH TEST
Sertifika: ISO CE
Model numarası: XHBX1502
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an Shaanxi Çin
Marka adı:
XZH TEST
Sertifika:
ISO CE
Model numarası:
XHBX1502
Vurgulamak:

High Light

Vurgulamak:

Bölünmüş frekans süpürme ölçümü Transformör sarma deformasyon analizatörü

,

DDS tabanlı dijital yüksek hızlı frekans tarama frekans yanıt analizatörü

,

Kablosuz Bluetooth Arayüzlü Transformatör Test Cihazı

Trading Information
Min sipariş miktarı:
1 takım
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
ahşap ambalaj
Teslim süresi:
5-8 İŞ GÜNÜ
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı

XHBX1502 Transformatör Sargı Deformasyon Analizörü63kV ila 500kV arası güç transformatörlerinin iç mekanik arızalarını tespit etmek için tasarlanmış, Frekans Yanıt Analizi (FRA) teknolojisine dayalı gelişmiş, tahribatsız bir teşhis cihazıdır. Bir transformatör üretildiğinde, her sargı, dağıtılmış kapasitans (Ci) ve endüktans (Li) parametreleri tarafından belirlenen benzersiz, kararlı bir frekans yanıt imzasına sahiptir. Kısa devre arızaları, nakliye etkileri, sismik aktivite veya hat akımlarından kaynaklanan elektromanyetik kuvvetler gibi olaylar sargıları fiziksel olarak yerinden oynatabilir veya deforme edebilir, bu dağıtılmış parametreleri değiştirerek frekans yanıtında ölçülebilir değişiklikler üretebilir. XHBX1502, bu imzaları yakalamak ve karşılaştırmak için DDS tabanlı dijital yüksek hızlı frekans taraması kullanır, transformatörün büyük onarım gerektirip gerektirmediğini belirlemek için yanıt sapmalarının büyüklüğünü, konumunu ve yönünü nicelleştirir — tümü invaziv test veya yağ boşaltma olmadan.

Teknik Özellikler
Parametre Özellik
Ölçüm Performansı
Genlik Ölçüm Aralığı -120 dB ila +20 dB
Genlik Ölçüm Doğruluğu 0.1 dB
Tarama Frekansı Doğruluğu 0.005%
Faz İçi Test Tekrarlanabilirliği 99.9%
Sinyal Özellikleri
Sinyal Giriş Empedansı 1 MΩ
Sinyal Çıkış Empedansı 50 Ω
Sinyal Çıkış Genliği ±20 V
Uygulama ve Fiziksel
Uygulanabilir Transformatör Derecelendirmesi 63 kV – 500 kV
Cihaz Boyutları (U×G×Y) 340 × 240 × 210 mm
Kasa Boyutları (U×G×Y) 370 × 280 × 260 mm
Kablo Kutusu Boyutları (U×G×Y) 420 × 300 × 300 mm
Toplam Ağırlık 20 kg
Çevresel
Çalışma Sıcaklığı -10°C ila +40°C
Depolama Sıcaklığı -20°C ila +70°C
Bağıl Nem < %90, yoğuşmasız
Anahtar Performans Özellikleri
DDS Tabanlı Dijital Yüksek Hızlı Frekans Tarama— Doğrudan Dijital Sentez (DDS) teknolojisi, ölçüm frekans aralığında hassas, tekrarlanabilir uyarma sinyalleri üretir, yüksek güvenilirlikli öncesi ve sonrası karşılaştırmalar için %0.005 tarama frekansı doğruluğu ve %99.9 faz içi test tekrarlanabilirliği sağlar.
Segmentli Frekans Tarama Ölçümü— Frekans spektrumunu optimize edilmiş segmentlere otomatik olarak böler, ölçüm çözünürlüğünü belirli sargı deformasyon modlarına en duyarlı frekans bantlarına odaklar — radyal burkulma, eksenel teleskoplama ve halka sıkıştırma.
Geniş Dinamik Aralık Analizi— (-120dB) ila (+20dB) genlik ölçüm aralığı, hem ince erken evre sargı değişikliklerini hem de kaba deformasyon imzalarını yakalar, normal yaşlanma etkileri ile arızayla ilgili yapısal değişiklikler arasında ince ayrım için 0.1dB çözünürlükle.
Kablosuz Bluetooth Arayüzü— Entegre Bluetooth bağlantısı, gelişmiş analiz, rapor oluşturma ve veritabanı yönetimi için PC veya tablete kablosuz veri aktarımını sağlar — trafo merkezindeki çalışma alanındaki kablo karmaşasını ortadan kaldırır.
Tahribatsız Test Yöntemi— Frekans yanıt analizi, yağ boşaltma, iç erişim ve yüksek voltajlı uyarma gerektirmez — bu da onu alternatif teşhis yöntemlerinden daha güvenli ve daha hızlı hale getirirken, sargı deformasyonu için eşdeğer veya üstün tespit hassasiyeti sağlar.
Üç Fazlı Karşılaştırmalı Analiz— Tüm üç fazın frekans yanıt imzalarını aynı anda yakalar ve üst üste bindirir, asimetrik sargı deformasyonunu gösteren fazlar arası sapmaların anında görsel karşılaştırmasını sağlar.
Sağlam Saha Hazır Paketleme— Alüminyum alaşımlı cihaz kasası ve ayrı kablo kutusu, nakliye ve depolama sırasında sağlam koruma sağlar, 20 kg'lık toplam sistem ağırlığı 63kV–500kV testleri için taşınabilirlik ile enstrümantasyon yeteneği arasında bir denge sağlar.

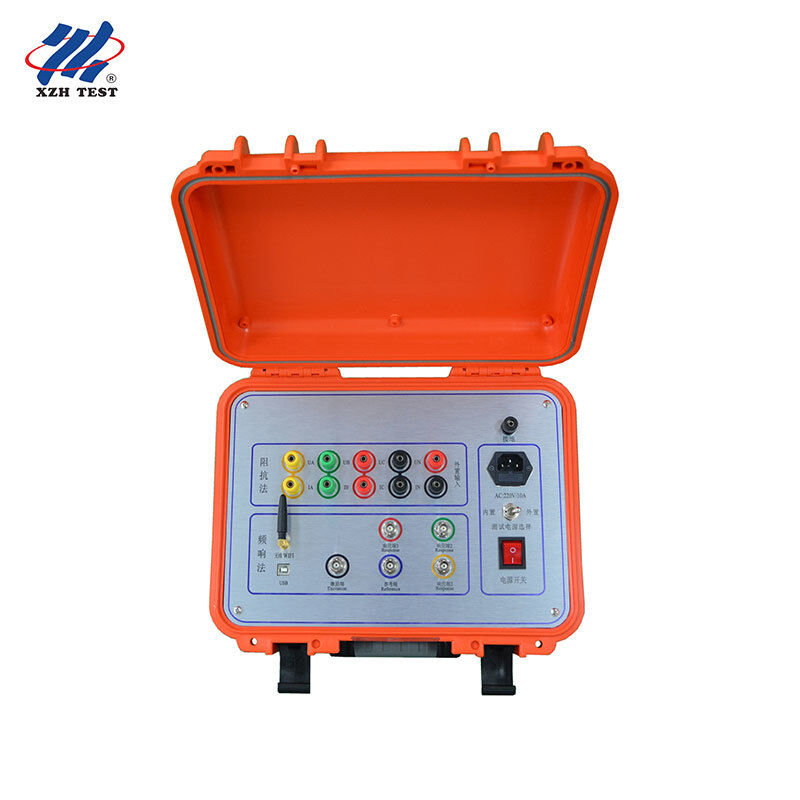

Ürün Resmi

XHBX1502

Sıkça Sorulan Sorular
S1: Bu analizör transformatör durum izleme ve teşhis uzmanları için uygun mudur?
Evet, XHBX1502 transformatör durum izleme programları için temel bir araçtır. Yağ testi veya ikincil etkileri tespit eden elektriksel ölçümlerin aksine, FRA sargıların mekanik bütünlüğünü — fiziksel yapının kendisini — doğrudan ölçer. Teşhis uzmanları, transformatör sağlıklı olduğunda (üretim sonrası veya devreye alma sonrası) bir temel frekans yanıt parmak izi oluşturabilir, ardından birikmiş arıza maruziyeti, termal döngü ve yaşlanmadan kaynaklanan ilerleyici deformasyonu tespit etmek için periyodik yeniden testler yapabilir. %99.9 tekrarlanabilirlik, gözlemlenen değişikliklerin ölçüm değişkenliğinden ziyade gerçek yapısal gelişmeleri temsil etmesini sağlar.
S2: Yüksek voltajlı trafo merkezi bakım mühendisleri bunu rutin inceleme için kullanabilir mi?
Kesinlikle. 63kV–500kV transformatör filolarını yöneten trafo merkezi bakım ekipleri, FRA testini planlanmış kesinti bakım programlarına entegre edebilir. XHBX1502'nin DDS tabanlı otomatik frekans taraması ve Bluetooth kablosuz veri aktarımı, test iş akışını kolaylaştırır: cihazı bağlayın, otomatik tarama dizisini başlatın ve karşılaştırmalı frekans yanıt eğrisini gözden geçirin. Segmentli tarama özelliği, teşhis hassasiyetini korurken test süresini optimize eder, bu da tek bir planlanmış kesinti penceresinde birden fazla transformatörün test edilmesini pratik hale getirir.
S3: Transformatör fabrika testleri ve Ar-Ge departmanlarına nasıl hizmet eder?
Transformatör üreticileri ve Ar-Ge merkezleri, tasarım doğrulama, tip testi ve kalite güvencesi için FRA kullanır. XHBX1502'nin yüksek çözünürlüklü ölçüm zinciri (%0.005 frekans doğruluğu, %0.1dB genlik doğruluğu, %99.9 tekrarlanabilirlik), sargı tasarımı alternatiflerinin mühendislik analizi, üretim toleranslarının araştırılması ve fabrika temel imzalarının oluşturulması için gereken hassasiyeti sağlar. Kablosuz Bluetooth arayüzü, gelişmiş son işlem, tasarım simülasyonlarına karşı karşılaştırma ve transformatörün tüm hizmet ömrü boyunca fabrika referans verilerinin arşivlenmesi için mühendislik iş istasyonlarıyla sorunsuz entegrasyon sağlar.
S4: Arıza sonrası elektrik adli soruşturma ekipleri için uygun mudur?
Bir transformatör büyük bir hat akımı veya koruyucu röle çalışması yaşadığında, adli araştırmacılar transformatörün hizmete güvenli bir şekilde dönebilir mi yoksa onarım gerektirip gerektirmediğini belirlemeleri gerekir. XHBX1502, kritik mekanik bütünlük kanıtını sağlar: arıza sonrası frekans yanıtının arıza öncesi temel (veya kardeş ünite temellerine) karşılaştırılması, sargıların hareket edip etmediğini ortaya çıkarır. Bu objektif, ölçülebilir veri, sigorta talepleri işlemleri, garanti anlaşmazlığı çözümü ve düzenleyici olay raporlaması için esastır — genellikle doğrudan hizmete dönüş kararı ile gereksiz, maliyetli bir iç inceleme arasındaki farkı oluşturur.
S5: Nakliye ve lojistik sigorta değerleme uzmanları bunu hasar doğrulaması için kullanabilir mi?
Büyük güç transformatörleri karayolu, demiryolu veya deniz yoluyla taşındığında, mekanik şok ve titreşim maruziyeti, görünür dış hasar olmasa bile sargı yer değiştirmesine neden olabilir. Sigorta değerleme uzmanları ve lojistik sağlayıcıları, nakliye öncesi temel ölçüm ve teslimat sonrası doğrulama için XHBX1502'yi kullanabilir. Kararlı bir frekans yanıt imzası, transformatörün nakliyeyi iç mekanik hasar olmadan atlattığını doğrular, kargo sigortası onayına ilişkin objektif kanıt sağlar ve tüm tarafları hasarın ne zaman ve nerede meydana geldiğine dair anlaşmazlıklardan korur. Cihazın 20 kg'lık toplam sistem ağırlığı, hem sevk hem de teslim alma yerlerinde konuşlandırma için pratiktir.
