Yüksek Voltajlı Dalgalanma Jeneratörü XHHV515-12L Model: XHHV515-12L
Aşağıdakiler için tasarlanmıştır:LV/MV Kablo Arıza Servisi Teknikleri, Uygulama Dağıtım Bakım Ekipleri, Elektriksel Test Servisleri Sağlayıcıları
Temel Değer:Kompakt bir çekme çubuğu tipi DC dürtü jeneratörü, 0-864J ayarlanabilir boşaltma enerjisini sağlayan 12μF dahili kondansatörleiki modlu çıkışlı 12kV ve altındaki güç kablolarında rutin arıza tespiti için grab-and-go çözümü (impuls boşaltması + DC dayanıklılık voltajı).
Bu Ekipman Kimler İçin?
XHHV515-12L, saha teknisyenleri için tasarlanmıştır.kompakt, hafif, tek kişilik taşınabilirGünlük LV ve MV kablo hatası tespit çalışmaları için itki kaynağı. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Tarla Hizmetinde UzmanlarAraç ve test noktası arasındaki tek operatörlü nakliye için çekme çubuğu taşınabilirliği. Minimum ayar bağlantı, güç, test.
2Dağıtım Uygulama EkipleriNormal 12 kV ve kablo hatasının altındaki konum. Sıfır pozisyonu başlangıç koruması, her gün alt istasyonlarda dönen ekiplerin güvenli çalışmasını sağlar.
3Test Hizmetleri ŞirketleriLV/MV kablo hatası servis sözleşmeleri için maliyetli bir dürtü kaynağı. Çift çıkış portları ̇ dürtü ve DC modları arasında mod geçiş donanımı gerekmez.
4Endüstriyel Tesis ElektrikçileriKompakt ayak izi standart kapılar ve ekipman odası erişim noktalarına sığar. Fabrika ve işleme tesisi MV kablo teşhisleri için idealdir.
Ana Özellikler
Dahili Kondensatör12 μF
Serbestleme Enerjisi Aralığı0'864 J
Hedef Kablo Voltajı≤12 kV
Voltaj ÖlçümüGerçek zamanlı kV Meter
Güvenlik KilitleyiciSıfır pozisyonu başlangıcı
Serbestleme KontrolüEl + Zamanlanmış Aralık
Çıkış ModlarıEMP + DC Çift Portlar
Güç kaynağı220V AC 50Hz
Form FaktörüTaşınabilir çekme çubuğu

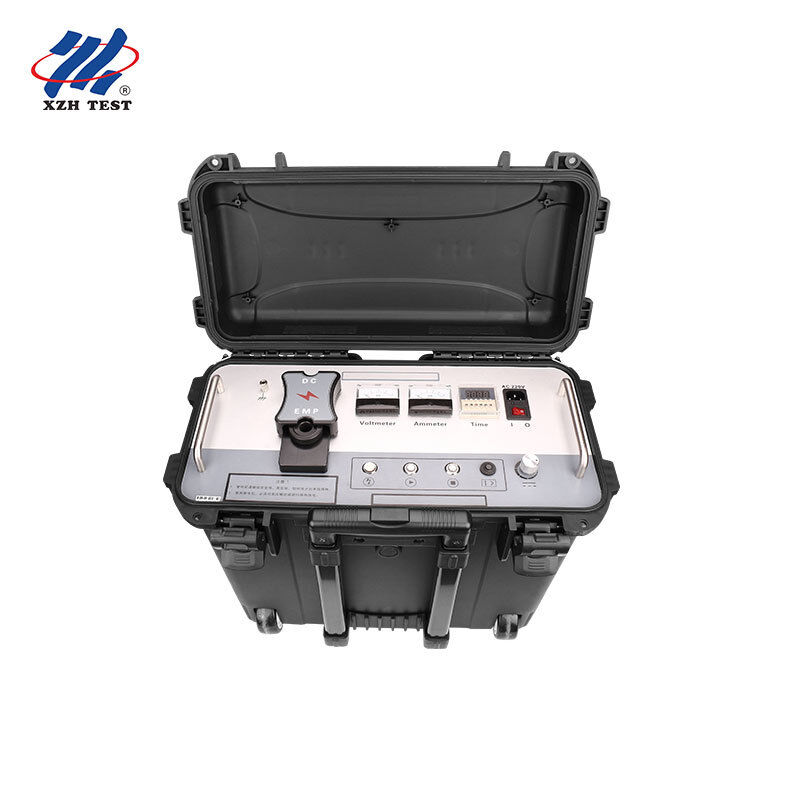

Kompakt Çekme Çubuğu Tasarımı
Araç rampası erişimi ve iki kişilik kullanım gerektiren daha büyük trolleybus monte edilmiş dalgalanma jeneratörlerinin aksine, XHHV515-12L ′s çekme çubuğu biçim faktörü gerçek tek operatörlü saha hareketliliğini sağlar.Entegre teleskop kumandası ve sağlam şasi, tek bir teknisyenin tüm aygıtı araçtan test noktasına geçmesini sağlar., merdivenlerden aşağı ve tekerlekli arabaların hareket edemeyeceği sıkışık alt istasyon bölümlerine.
Operasyonel Avantaj:Uygulamalı ekipler için, vardiya başına 4-6 arıza çağrısı ile ilgilenen, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Çifte çıkış portları: Mod geçişine gerek yok
Birçok dalgalanma jeneratörü, operatörün impuls boşaltma ve DC dayanıklılık voltaj modları arasında geçiş yaparken kablolamayı fiziksel olarak yeniden yapılandırmasını gerektirir.XHHV515-12LHer mod için özel çıkış portları:
| Çıkış Limanı |
Görev |
Kullanım Durumu |
| HV çıkışı (EMP) |
Kablo hatasını tespit etmek için dürtü boşaltması |
Hata yeri sırasında akustik-manetik çarpma için test edilen kabloya bağlanın. |
| HV çıkışı (DC) |
Sürekli DC çıkış voltajına dayanır |
Kurulum sonrası kablo yalıtım doğrulama ve önleyici bakım testleri için bağlantı |
Gerçek Zamanlı Voltmetre
XHHV515-12L'nin ayırt edici bir güvenlik ve tanı özelliğiGerçek zamanlı kV voltmetreBu, cihaz bekleme modundayken bile kondansör voltajını gösterir. Sadece aktif impuls boşaltması sırasında değil.Bu, operatörlere depolanan enerji durumunun sürekli durum bilincini sağlar., hala tehlikeli bir kalıntı şarjı tutabilecek görünüşte "kapalı" bir kondansatör bankasıyla kazara temas riskini ortadan kaldırır.
- Bekleme izleme:Voltmeter gerçek zamanlı kondansatör voltajı gösterir. Operatör her zaman çıkış terminallerine yaklaşmadan önce enerji durumunu bilir.
- El ile çıkartma düğmesi:Geri kalan kondansatör enerjisinin kontrol edilen dağılımı için özel ön panel boşaltma düğmesi
- Sıfır konumu göstergesi (sarı LED):Sadece voltaj ayarlama düğmesi sıfırda olduğunda ışıklar
- Düzenlenmiş enerji çıkışı:0-864J ayarlanabilir aralığı olan 12μF kapasitans, operatörlerin impuls enerjisini kablo uzunluğuna ve hata impedansına eşleştirmelerini sağlar.
Panel Arayüzü Her Kontrol Açıklandı
| Kontrol |
Görev |
| 1Güvenlik Meydanı. |
Enstrüman şasi toprak bağlantısı ️ kabın elektriklenmesini ve personel şok tehlikesini önler |
| 2- Serbest bırakma düğmesi. |
HV kapalıyken manuel iç şarj dağılımı otomatik boşaltmanın ötesinde ikincil güvenlik katmanı |
| 3Başlangıç / sıfır pozisyon göstergesi. |
Sarı LED sıfırdaki voltaj düğmesini onaylar; gösterge yanığında HV çıkışını etkinleştirmek için basın |
| 4Dur / HV göstergesi. |
Anlık HV çıkış kesimi; aktif yüksek voltaj çıkışı sırasında gösterge lambaları |
| 5Aşırı akım koruması |
Korumayı etkinleştirmek için basın; aşırı akım durumunda otomatik olarak çalıştırmak |
| 6. Voltaj Düzenleme |
Başlamadan önce sıfıra tamamen saat doğrultusunda döndürün, sonra çıkışı artırmak için saat doğrultusunda |
| 7. Zaman ayarlama |
Otomatik zamanlandırılmış impuls modunda konumlandırma sırasında yapılandırılabilir boşaltma zaman aralığı |
Başvurular
| Uygulama |
Senaryo |
| Kablo hatasını tespit etmek |
12kV ve altındaki LV/MV dağıtım kablolarında akustik-manyetik konumlandırma için dürtü boşaltması |
| DC Voltaj Testine dayanabilir |
LV ve MV devrelerinde kablo yalıtımının montaj ve onarım sonrası doğrulanması |
| Kabloların kullanım öncesi doğrulanması |
Güçlendirme öncesi yeni kablo devresinin test edilmesi, kurulum hasarı ve eklem kusurları tespit eder |
| Elektrikli Ekipman DC Testleri |
Diğer elektrikli ekipmanlarda DC gerilim testine dayanır ̇ transformatörler, anahtarlar, kabuklar |
| Günlük Önleyici Bakım |
Kentsel ağlar, endüstriyel tesisler ve ticari tesisler için kablo durumunun planlı olarak değerlendirilmesi |
Güvenlik ve Çalışma Önlemleri
- Her zaman bağlanın.Güvenlik zeminiİşlemden önce güvenilir bir toprak noktasına
- Sıfır pozisyon göstergesinin (sarı LED) kontrol edilmesiYaktımbasmadan önce başlat
- Basın kılavuzuÇıkış düğmesiVe çıkış kablolarını ayırmadan önce voltmeter sıfır okuyor doğrula
- Eğer test sırasında anormal bir durum görülürse hemen durdur basın.
- Yalnızca nitelikli HV teknisyenleri çalıştırılabilir
- İlk kullanımdan önce tüm kullanım kılavuzunu okuyun; tüm panel kontrollerini ve kablolama yöntemlerini anlayın
- Çekme çubuğu kolu kullanılarak taşınması Kablolar veya bağlantılarla kaldırmaktan kaçının
Sıkça Sorulan Sorular
S: Kablo hatası tespitinde yüksek voltajlı dalgalanma jeneratörü nasıl çalışır?
Fırtına jeneratörü hatalı kabloya yüksek enerjili bir darbeler salır ve hata noktasında kontrol edilen yüksek voltajlı bir yay yaratır.Bu yay hem bir akustik sinyal (yer mikrofonları tarafından algılanan yüksek gürültü sesi) hem de bir elektromanyetik darbeler (indüktif bir alıcı tarafından algılanan) üretirAkustik ve elektromanyetik sinyallerin varış zamanlarını birleştirerek, operatörler, akustik-manetik senkronizasyon olarak bilinen bir teknikle hassas bir hata konumunu belirleyebilirler.
S: Farklı kablo türleri için hangi voltaj aralığını seçmeliyim?
Voltaj seçimi, genel bir kılavuz olarak kablonun nominal çalışma voltajını takip eder. Düşük voltajlı kablolar için (1kV'ye kadar) 8kV veya 12kV aralığını kullanın. Orta voltajlı dağıtım kabloları için (6-15kV),16kV aralığı uygunYüksek voltajlı iletim kabloları için (35kV ve üstü), 32kV aralığını kullanın.Her zaman kablo üreticisinin en yüksek test voltajı özelliklerine bakın ve yüksek voltajlı çalışma sırasında tüm güvenlik açıklarının korunmasını sağlayın..
S: Aşırı basınçlı jeneratör çalışması sırasında hangi güvenlik önlemlerine uymak gerekir?
Yüksek voltajlı dalgalanma jeneratörü testi, sıkı güvenlik protokollerini gerektirir. Kabloyu her zaman tam olarak devre dışı bırakıldığını ve bağlantıdan önce tüm güç kaynaklarından izole edildiğini kontrol edin.Uyarı işaretleriyle test bölgesinin etrafında en az 5 metrelik bir güvenlik çevresini oluşturun.. Tüm personel, yaylı kıyafetler, HV yalıtım eldivenleri ve dielektrik üst ayakkabılar da dahil olmak üzere uygun PPE giymek zorundadır.acil duraklama, ve sıfır voltajlı kilitleme, ek koruma katmanları sağlar, ancak hiçbir zaman uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitte birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder.864J1024J) başlangıç hata doğrulama ve aşırı enerji kablo hasarını kötüleştirebilir yüksek dirençli hataları bulmak için idealdir.Orta enerji (1225J ̇2048J) çoğu rutin hata tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J +) çok uzun kablolar, derin gömülme senaryoları,veya tespit edilebilir bir akustik imza üretmek için daha güçlü bir yay üretimi gerektiren yüksek impedans hatalarıÜç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına eşleştirmelerini sağlar.
S: Bu dalgalanma jeneratörü ile birlikte hangi garanti ve destek sağlanıyor?
Hayat boyu teknik destek ile üretim kusurlarına karşı 12 aylık standart garanti. CE ve ISO 9001:2015 sertifikalı. Her birime dalgalanma jeneratörü, HV çıkış kablosu, toprak kablosu,Serbestleme çubuğu, kullanıcı kılavuzu ve güvenli taşımak için kilitleme volanları olan ağır iş arabası.Depolama boşlukları dahil olmak üzere yedek parçalar, kondansatörler ve HV diyotları hızlı bir şekilde değiştirilmesi için stoklanmıştır.
