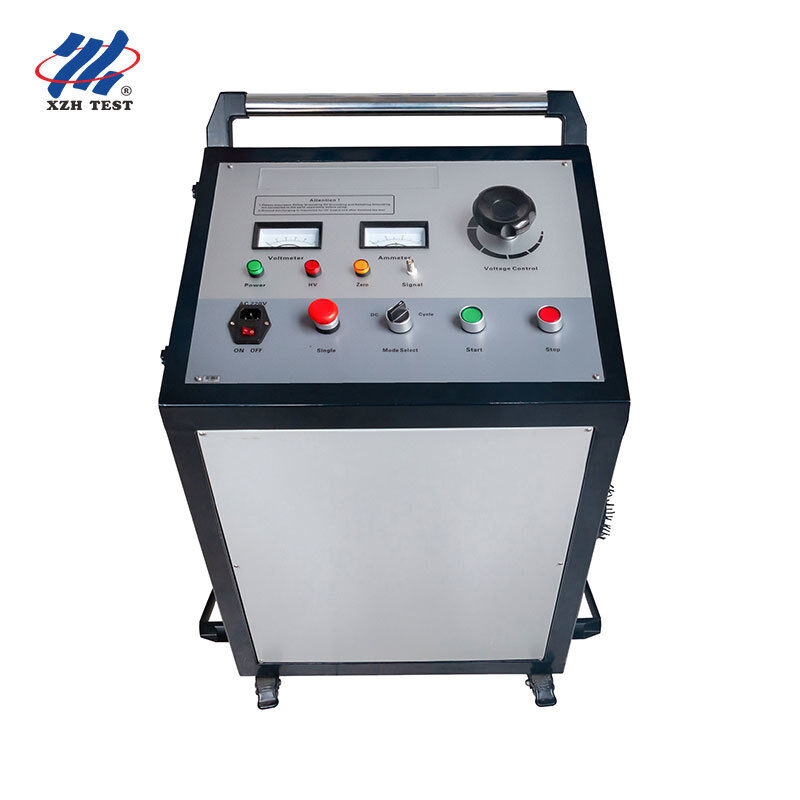

Sepet Üzerinde Yüksek Gerilim Darbe Jeneratörü| XHHV535-4T Model: XHHV535-4T
Şunlar İçin Tasarlanmıştır: Enerji Dağıtım Şirketi Saha Servis Ekipleri, Kablo Arıza Yeri Tespit Müteahhitleri, Elektrik Test ve Devreye Alma Mühendisleri
Temel Değer: Mobilite, güvenilirlik ve operatör güvenliğinin pazarlık konusu olmadığı saha ortamlarında kablo arıza tespiti ve DC dayanım gerilimi testi için özel olarak tasarlanmış, 4 μF dahili kapasitöre sahip, 2550J deşarj enerjisi sağlayan entegre sepet tipi DC darbe yüksek gerilim jeneratörü.
Bu Ekipman Kimler İçindir
XHHV535-4T, özellikle profesyonel kablo arıza yeri tespit servis sağlayıcıları ve ayrı transformatörler, kapasitör bankaları ve kontrol konsollarının kurulum karmaşıklığı olmadan doğrudan arıza mahalline konuşlandırılabilenkendi kendine yeten, mobil bir yüksek gerilim darbe kaynağınaihtiyaç duyan enerji dağıtım şirketi bakım departmanları için tasarlanmıştır.
1Kablo Arıza Müteahhitleriİş sahaları arasında hızlı mobilizasyon için taşınabilir sepet tasarımı. Entegre kontrollerle tek operatör tarafından kurulum.
2Enerji Dağıtım Şirketi Bakım EkipleriDağıtım ve iletim kablolarında planlı kesintilerde arıza yeri tespiti. Uzak sahalar için jeneratör uyumlu.
3Test ve Devreye Alma MühendisleriYeni döşenmiş kablo devrelerinde kurulum sonrası DC dayanım testi ve devreye alma öncesi doğrulama.
4Endüstriyel Tesis ElektrikçileriGeniş MV kablo ağlarına sahip rafineriler, madenler, çelik fabrikaları ve işleme tesislerindeki tesis genelinde kablo teşhisi.
Anahtar Özellikler
Dahili Kapasitör4 μF
Deşarj Enerjisi2.550 J
Darbe Gerilim Aralığı0-35 kV
Darbe ModuOtomatik ve Manuel
Otomatik Darbe Döngüsü~7 saniye
Aşırı Akım Koruması10A (düşük gerilim tarafı)
Entegre Mimari — Tek Sepette Beş Fonksiyon
Geleneksel yüksek gerilim darbe test kurulumları, ayrı DC güç kaynaklarının, kapasitör bankalarının, deşarj küre boşluklarının ve güvenlik deşarj cihazlarının saha bağlantısını gerektirir — bağlantı hatalarına ve tutarsız performansa yatkın zaman alan bir süreçtir. XHHV535-4T, tüm beş alt sistemi tek bir mobil sepet şasisinde entegre ederek bu parçalanmayı ortadan kaldırır:
| Alt Sistem |
Entegrasyon Faydası |
| DC Yüksek Gerilim Güç Kaynağı |
Yüksek frekanslı HV teknolojisi, minyatürleştirilmiş, yüksek güvenilirlikli devre tasarımı ile — hantal harici transformatör modüllerini ortadan kaldırır |
| 4μF Enerji Depolama Kapasitörü |
Dahili, önceden kablolanmış ve fabrikada test edilmiş — saha kapasitör bankası montajı gerekmez |
| Deşarj Küre Montajı |
Fabrikada hassas boşluklu ve kalibre edilmiş; nakliye titreşimine karşı sağlamlaştırılmış |
| Otomatik Deşarj Cihazı |
Zamanlanmış otomatik deşarjlı entegre güvenlik deşarj devresi — kablo bağlantısı kesilirken operatörleri korur |
| Arıza Test Cihazı Örnekleme Modülü |
Kablo arıza ön-konumlandırıcıya (TDR) ve akustik-manyetik işaretleyicilere doğrudan bağlantı için dahili örnekleme arayüzü |
Üç Çalışma Modu — Tek Kontrol Paneli
Operatör Odaklı Tasarım: XHHV535-4T, yıllardır deneyimli enerji dağıtım teknisyenlerinin kullandığı tanıdık transformatör ve kabinet iş akışını yansıtan, ancak modern katı hal HV teknolojisinin performans avantajlarını sunan kullanıcı merkezli bir kontrol felsefesi benimser.
Otomatik Zamanlanmış Darbe: Akustik işaretleme sırasında sistematik kablo çırpma için programlanabilir ~7 saniyelik otomatik darbe döngüsü — jeneratör tutarlı deşarj ritmini korurken operatörün akustik alıcı ile kablo güzergahını yürümesine olanak tanır
Manuel Darbe: Ön panel kontrolü aracılığıyla keyfi zamanlı manuel tetikleme — birden fazla gömülü enerji hattına sahip karmaşık kentsel hendek ortamlarında akustik yayılımı doğrulamak için idealdir
DC Dayanım Gerilimi Testi: Yalıtım direnci değerlendirmesi, devreye alma testleri ve onarım sonrası doğrulama için sürekli ayarlanabilir DC çıkışı — tamamen entegre, harici DC test seti gerekmez
Saha Hazır Mühendislik
Sepet Üzerinde Mobilite: Kaldırım yüzeyleri, trafo merkezi çakılları ve inşaat sahası arazilerinde tek operatör tarafından taşınabilirlik için entegre tutamaçlı sağlam tekerlekli şasi
Darbe Bağışık Elektronik Aksam: Tekrarlanan 2550J darbe deşarjlarının elektromanyetik ve mekanik şokuna karşı özel olarak sertleştirilmiş devre tasarımı — yeniden amaçlandırılmış genel amaçlı HV güç kaynaklarına göre belirgin bir avantaj
Sezgisel Görsel İzleme: Gerçek zamanlı HV çıkışı, kapasitör şarj durumu ve koruma durumu için büyük analog tarzı voltmetre ve ampermetre artı dijital durum göstergeleri
Jeneratör Uyumlu: Uzak sahalarda şebeke gücü erişimi olmadan standart 220V AC ±%10 50Hz şebeke veya saha jeneratörü (>2kW) üzerinde çalışır
Aşırı Akım Koruması: Arıza durumlarında hem cihazı hem de operatörü koruyan, otomatik açmalı 10A düşük gerilim tarafı devre kesici
Uygulamalar
| Uygulama |
Senaryo |
| Kablo Arıza Yeri Tespit Etme |
Darbe deşarjı, akustik ve elektromanyetik sinyaller üreterek arıza noktasında akustik-manyetik alıcılarla hassas konumlandırma sağlar |
| DC Dayanım Gerilimi Testi |
IEC standartlarına göre kablo yalıtım bütünlüğünün kurulum sonrası ve onarım sonrası doğrulanması |
| Devreye Alma Öncesi Kablo Testi |
Enerji verilmeden önce yeni kablo devresinin doğrulanması — kurulum hasarını, ek yerindeki kusurları ve üretim hatalarını belirler |
| Periyodik Önleyici Bakım |
Eskiyen kablo altyapısının kalan hizmet ömrünü tahmin etmek ve CAPEX değişimini önceliklendirmek için planlı değerlendirme |
Güvenlik ve Operasyonel Önlemler
HV topraklaması ve örnekleme topraklaması için ayrı toprak bağlantıları gereklidir — tek bir topraklama noktasında birleştirilmemelidir
Test kablolarını çıkarmadan önce daima HV çıkışını tamamen boşaltın — entegre otomatik deşarj fonksiyonunu kullanın
Test sırasında herhangi bir anormal durum gözlemlenirse hemen "Durdur" düğmesine basın veya gücü kapatın
Bu ekipmanı yalnızca kalifiye yüksek gerilim teknisyenleri çalıştırabilir — profesyonel olmayan sökme işlemi garantiyi geçersiz kılar
Teslim edilen koruyucu çantada taşıyın; kapasitör ve küre boşluğu montajlarına kaba kullanım ve mekanik darbeden kaçının
▎Sıkça Sorulan Sorular
S: Bir yüksek gerilim darbe jeneratörü kablo arıza tespitinde nasıl çalışır?
Darbe jeneratörü, arızalı kabloya yüksek enerjili bir darbe deşarjı yaparak arıza noktasında kontrollü bir yüksek gerilim arkı oluşturur. Bu ark, hem akustik bir sinyal (yer mikrofonlarıyla tespit edilebilir yüksek bir vurma sesi) hem de elektromanyetik bir darbe (endüktif bir alıcı tarafından tespit edilebilir) üretir. Akustik ve elektromanyetik sinyal varış sürelerini birleştirerek, operatörler akustik-manyetik senkronizasyon olarak bilinen bir teknikle hassas bir şekilde tam arıza yerini belirleyebilirler.
S: Farklı kablo türleri için hangi gerilim aralığını seçmeliyim?
Gerilim seçimi, genel bir kılavuz olarak kablonun nominal çalışma gerilimine göre yapılır. Düşük gerilim kabloları (1kV'a kadar) için 8kV veya 12kV aralığını kullanın. Orta gerilim dağıtım kabloları (6-15kV) için 16kV aralığı uygundur. Yüksek gerilim iletim kabloları (35kV ve üzeri) için 32kV aralığını kullanın. Her zaman kablo üreticisinin maksimum test gerilimi özelliklerine başvurun ve yüksek gerilim çalışması sırasında tüm güvenlik mesafelerinin korunduğundan emin olun.
S: Darbe jeneratörü çalışması sırasında hangi güvenlik önlemlerine uyulmalıdır?
Yüksek gerilim darbe jeneratörü testi, sıkı güvenlik protokolleri gerektirir. Bağlantıdan önce kablonun tamamen enerjisiz ve tüm güç kaynaklarından izole edildiğini her zaman doğrulayın. Uyarı işaretleriyle test alanının etrafında minimum 5 metrelik bir güvenlik çevresi oluşturun. Tüm personel, ark dereceli giysiler, HV yalıtım eldivenleri ve dielektrik ayakkabılar dahil olmak üzere uygun KKD'leri giymelidir. Entegre güvenlik özellikleri — güç kapalıyken otomatik deşarj, acil durdurma ve sıfır gerilim kilidi — ek koruma katmanları sağlar ancak asla uygun güvenlik prosedürlerinin yerini almamalıdır.
S: Bu ünitedeki birden fazla enerji seviyesinin (Joule) avantajı nedir?
Farklı enerji seviyeleri farklı teşhis amaçlarına hizmet eder. Düşük enerji ayarları (örneğin, 864J–1024J), aşırı enerjinin kablo hasarını kötüleştirebileceği yüksek dirençli arızaların ilk onaylanması ve tespiti için idealdir. Orta enerji (1225J–2048J), çoğu rutin arıza tespiti için optimum akustik sinyal gücü sağlar. Yüksek enerji (2450J+), tespit edilebilir bir akustik imza üretmek için daha güçlü ark üretimi gerektiren çok uzun kablolar, derin gömülü senaryolar veya yüksek empedanslı arızalar için ayrılmıştır. Üç seviyeli seçim, operatörlerin enerji çıkışını saha koşullarına göre ayarlamasına olanak tanır.
S: Bu darbe jeneratörü ile hangi garanti ve destek dahildir?
Üretim hatalarına karşı 12 aylık standart garanti ve ömür boyu teknik destek. CE ve ISO 9001:2015 sertifikalı. Her ünite, darbe jeneratörü, HV çıkış kablosu, toprak kablosu, deşarj çubuğu, kullanım kılavuzu ve güvenli taşıma için kilitli tekerleklere sahip ağır hizmet tipi bir taşıma arabası içerir. Talep üzerine saha kurulumu, devreye alma ve operatör güvenlik eğitimi mevcuttur. Deşarj boşlukları, kapasitörler ve HV diyotları dahil yedek parçalar hızlı değişim için stoklanmaktadır.
