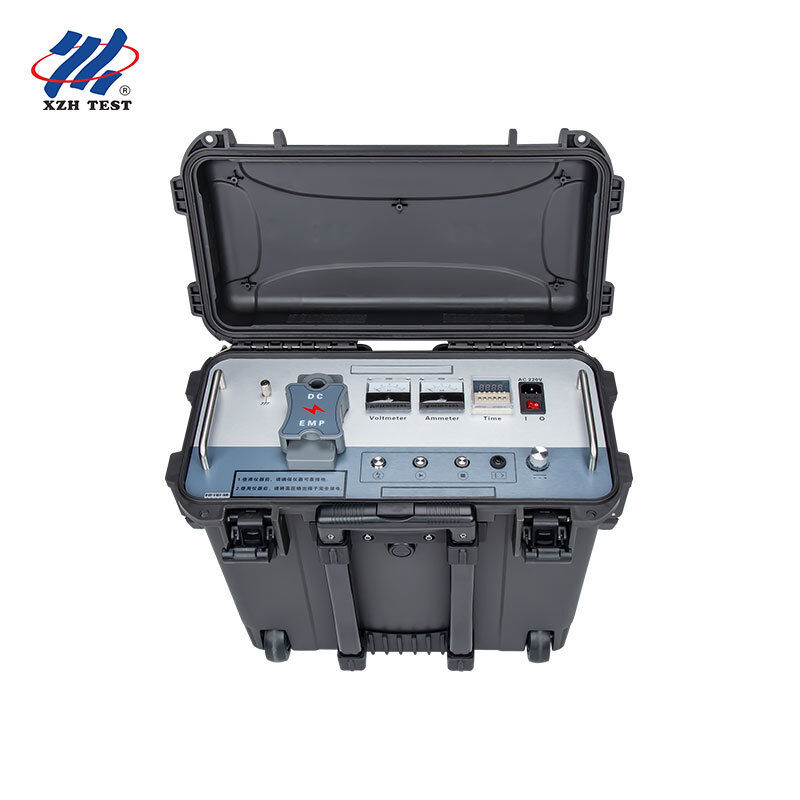

Üçlü Otomatik Korumalı Dalgalanma Üreteci 12μF 864J LV MV Kablo Arıza Müteahhitleri İçin| XHHV512-12L

XHHV512-12L, şu kuruluşlar için özel olarak üretilmiştir: operatör güvenliği ve ekipman korumasının pazarlık edilemez gereksinimler olduğu — sıkı güvenlik uyumluluk protokollerine sahip elektrik dağıtım şirketleri, her gün bilinmeyen saha alanlarında çalışan teknisyenleri olan test yüklenicileri ve test ekipmanı arızasından kaynaklanan ikincil hasarı tolere edemeyen kritik üretim ekipmanlarının yakınında kablo arıza testi yapılan endüstriyel tesisler.

Saha kablo arıza testi doğası gereği yüksek riskli bir işlemdir. Bir kablo atlaması, test ekipmanına geri beslenen geçici aşırı gerilimler indükleyebilir. Kalıcı yüksek dirençli bir arıza, sürekli aşırı akım çekilmesine neden olabilir. Sıcak bir günde sürekli darbe döngüsü, dahili bileşenleri termal limitlerin ötesine itebilir. Çoğu darbe jeneratörü koruma için tek bir sigortaya güvenir — XHHV512-12L, çıkış akımını, çıkış gerilimini ve dahili sıcaklığı eş zamanlı olarak izleyen üç bağımsız, otomatik koruma devresi kullanır.

XHHV512-12L'yi daha az sağlam cihazlardan ayıran benzersiz bir yetenek, güçlü kısa devre koruması olup, doğrudan toprağa kısa devre çalışmasına izin verir. Kablo arıza testi sırasında, arıza yolunun neredeyse sıfır empedans sunduğu — etkili bir şekilde tam kısa devre — senaryoları ortaya çıkar. Birçok darbe jeneratörü bu koşullar altında kapanır veya hasar görür. XHHV512-12L, doğrudan çıkıştan toprağa kısa devrelere hasar vermeden tolerans göstermek üzere tasarlanmıştır, bu da operatörlere arıza koşulları gerektirdiğinde agresif bir şekilde test etme güvenini verir.

XHHV512-12L, darbe deşarj süreci sırasında net, sezgisel, gerçek zamanlı görsel geri bildirim sağlayan çift 1.5 sınıfı analog ibreli sayaçlarla (akım ve gerilim) donatılmıştır — dijital ekranların geçici yüksek gerilim olayları için eşleşemeyeceği kritik bir avantajdır:

• Akım Sayacı: Darbe deşarjı sırasında gerçek zamanlı HV tarafı akımını gösterir — ibre sapma deseni, arızanın tamamen deşarj olup olmadığını veya ek darbe döngüleri gerektirip gerektirmediğini ortaya koyar
• Gerilim Sayacı: Kapasitör şarj gerilimini gerçek zamanlı olarak görüntüler — darbe sırasında düşen ibre, sezgisel görsel netlikle enerji transferinin arıza noktasına yapıldığını doğrular
• 1.5 Sınıfı Doğruluk: Endüstriyel ölçüm standartlarını karşılar — laboratuvar sınıfı dijital metrologinin kırılganlığı ve maliyeti olmadan saha arıza tespiti çalışmaları için yeterli hassasiyet
• Deşarj Tamamlama Geri Bildirimi: İbrenin sıfıra dönmesi, depolanan enerjinin tamamen iletildiğinin — dijital okumaları veya LED göstergeleri yorumlamaya gerek kalmadan — anında, belirsiz bir onayını sağlar

XHHV512-12L, şarj devresini ve deşarj devresini tek bir kompakt şasiye entegre eder. Şarj devresi, HV kablo gerilimini örnekler ve bir gerilim regülasyon kontrol devresine besler — enerji depolama kapasitörünün operatör tarafından seçilen hassas gerilim seviyesine şarj edilmesini sağlar. Darbe mekanizması tarafından tetiklenen deşarj devresi, 12μF kapasitörden gelen depolanan enerjiyi yüksek gerilim deşarj küresi aracılığıyla çıkış terminaline yönlendirir — arıza ön-konumlandırması ve hassas tespiti için gereken akustik vuruş ve elektromanyetik geçişi oluşturan hızlı yükselen bir DC darbesi sağlar.

Bu entegre mimari, geleneksel bileşen seviyesi kurulumlarının gerektirdiği ara kabloları, ayrı kapasitör bankalarını ve harici küre boşluklarını ortadan kaldırır — kurulum karmaşıklığını azaltır, arızalanabilecek bağlantı noktalarını en aza indirir ve tek bir operatörün tüm sistemi kurup çalıştırmasına olanak tanır.
