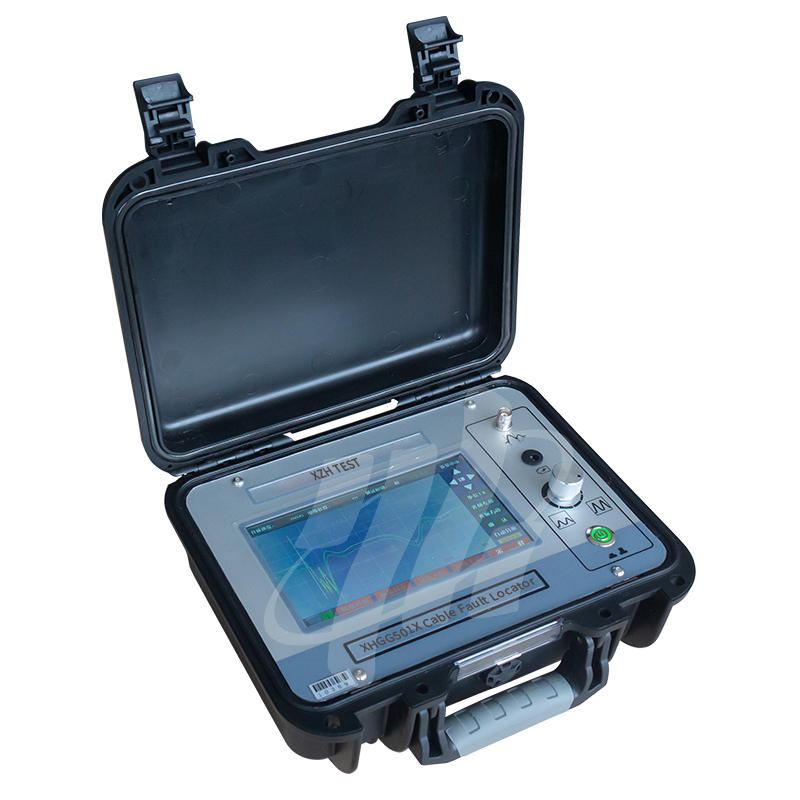

XHGG501XKablo Arıza Bulucu
Sektör lideri 0,1 m minimum çözünürlükle hassas arıza mesafesi testi için Zaman Alanı Reflektometrisi (TDR) teknolojisine sahip gelişmiş kablo arıza tespit cihazı.
Bu kablo arıza test cihazı ABC üç fazlı kablo örneklemesini ayrı ayrı gerçekleştirir ve örnekleme dalga biçimi aynı anda ekranda görüntülenir, böylece üç fazlı kablonun dalga biçimi karşılaştırılabilir. Cihaz, uyarlanabilir çıkış darbe örnekleme hızı ve otomatik dalga biçimi analizi işlevlerine sahiptir ve uygulaması basittir.
Ürün özellikleri
| Maksimum test uzunluğu | 50 km'den az değil |
| Örnekleme hızı | 10MHz, 20MHz, 50MHz, 100MHz, 200MHz |
| Darbe genişliği | 1us, 0,75us, 0,5us, 0,2us, 0,1us |
| Darbe genliği | 400V |
- Zaman Alanı Reflektometri (TDR) teknolojisi
- Hassas kablo arızası konumu
Mesafe test yeteneği- 0,1m minimum çözünürlük
- Akıllı teşhis işlevselliği
Çalışma prensibi
Kablo arıza test cihazı, hareketli dalga yöntemi test prensibini benimser:
1. Gezici dalga yöntemi: Radyo dalgası iletim hattında iletildiğinde, iletim hattı tekdüze değilse, yani iletim hattındaki bir noktanın karakteristik empedansı değişirse, radyo dalgası noktaya iletildiğinde, yüke iletilmeye devam edilmesinin yanı sıra, ters iletim üretecek ve test ucuna geri dönecektir, dalganın yansıyan dalganın ters iletimini diyoruz, ters iletim üreten dalga olgusuna dalganın yansıma fenomeni denir. Yürüyen dalga olarak adlandırılan dalga, gelen dalga ve yansıyan dalganın genel adını ifade eder.
2, radyo dalgası iletim hattında iletildiğinde, kısa devre noktasındaki yankının polaritesi, yayılan darbenin polaritesine zıttır ve kırılma noktasındaki yankının polaritesi (kablo terminali dahil) yayılan darbenin polaritesi ile aynıdır. Darbe yöntemini kullanarak cihaz, yankının polaritesine göre arıza noktası ile test ucu arasındaki mesafeyi kolayca belirleyebilir.
3. Kablo arıza test cihazı, test edilen kabloya düşük voltajlı bir darbe sinyali uygular ve darbe sinyali, kablonun arıza noktası üzerinden yansıyan bir sinyal üretir. Kablo arıza test cihazı yansıyan sinyali işler ve bir dalga şekli diyagramı sunar. Test edilen kablonun kaba arıza mesafesi, yansıyan dalga formunun analiz edilmesiyle belirlenir.
Kablolama yöntemi aşağıdaki gibidir: Kablo arıza test cihazının "örnekleme arayüzünü" arızalı faz hattına ve kablo koruma katmanına bağlamak için tek bir Q hattı kullanın. Alçak gerilim darbe kablolaması aşağıdaki şekilde gösterilmektedir.
Not: Test sırasında kablo gövdesinde depolanan elektriğin bulunmadığı doğrulanmalıdır.
Adım 1: Sinyal hattını test fazı A'ya kelepçeleyin. İlgili arayüzün test fazı seçimi de faz A'ya ayarlanır. Ardından örnekleme durumuna girmek için arayüzdeki örnekle/tut düğmesine tıklayın. Örnekleme dalga biçimini gözlemleyin. Eğer s'yi düşünüyorsanAmpling dalga formu iyi, dalga formu analizi için tutma durumuna girmek üzere örnekle/tut düğmesine tıklayın. "Dalga Formu" Örneğine bakın-Dalga formlarını analiz edin.
Adım 2: Sinyal hattını test aşaması B'ye kelepçeleyin. Test sürecinin ilk adımını tekrarlayın.
Adım 3: Sinyal hattını test aşaması C'ye kelepçeleyin. Test sürecinin ilk adımını tekrarlayın.
Yukarıdaki üç adımlı test tamamlandıktan sonra arayüz, aynı anda üç fazlı kablonun darbe testi dalga formlarını görüntüler.
