Kablo hatası belirleyici
>

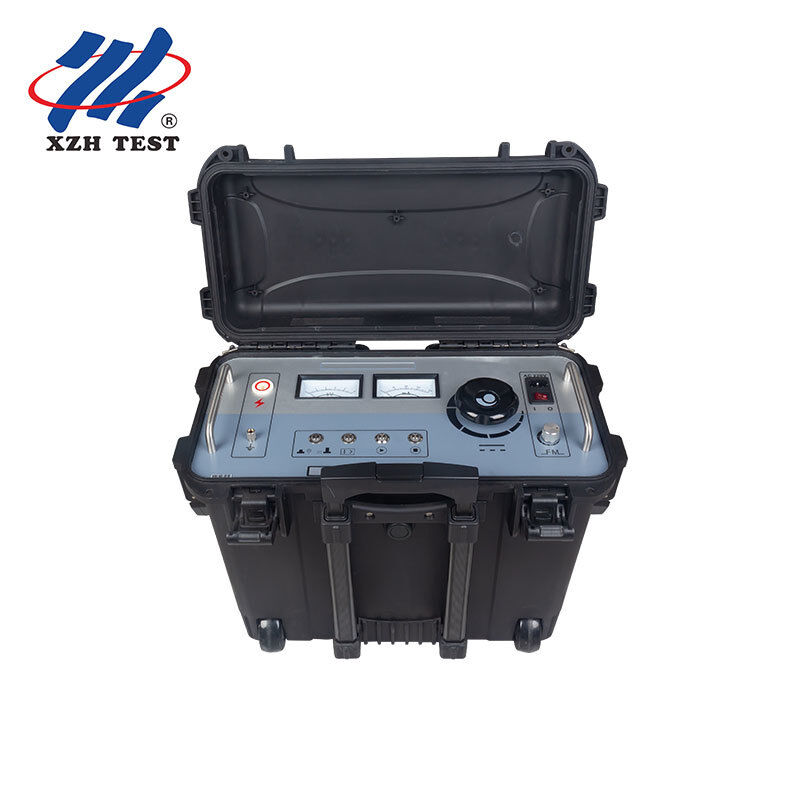

10kV Kablo Dış Kablo Arızası Klemesi Akım Kablo Arızası Bulucusu XHHD523L

10kV Kablo Dış Kablo Arızası Klemesi Akım Kablo Arızası Bulucusu XHHD523L

Ürün Ayrıntıları:
Menşe yeri: Xi'an
Marka adı: XZH TEST
Sertifika: ISO CE
Model numarası: XHHD523L
Ayrıntılı Bilgiler
Menşe yeri:
Xi'an
Marka adı:
XZH TEST
Sertifika:
ISO CE
Model numarası:
XHHD523L
Vurgulamak:

High Light

Vurgulamak:

10kV kablo dış kablosunun hata tespit cihazı

,

Sıkıştırma akımı kablo hatası işaretçisi

,

Adım gerilim kılıf hatası belirleyicisi

Trading Information
Min sipariş miktarı:
1 birim
Fiyat:
Anlaşılabilir
Ambalaj bilgileri:
Ahşap ambalaj
Teslim süresi:
5-8 iş günü
Ödeme koşulları:
T/T
Yetenek temini:
3000 birim/yıl
Ürün Tanımı
XHHG523L Kablo Dış Kılıf Arıza Bulucu Genel Bakış

Yüksek gerilim kablo dış kılıf arıza bulucunun çıkış gerilimi 10kV ve altıdır, bu da Çin ulusal standardı GB50150-2006'nın kablo dış kılıf dayanım testi gereksinimlerini, çapraz bağlama sistemlerine uygun kablo dış kılıflarının kabul ve önleyici testleri ile kablo dış kılıflarının arıza yerini belirleme dahil olmak üzere tam olarak karşılar. 10kV-500kV tek çekirdekli ve üç çekirdekli yüksek gerilim ve ekstra yüksek gerilim kablolarındaki dış kılıf topraklama arızalarını ve aşırı kaçak akım gibi gizli tehlikeleri hızlı ve doğru bir şekilde bulur ve ayrıca HDPE ve PVC kablo dış kılıfları üzerinde 5kV-10kV, 1 dakikalık DC dayanım testleri yapabilir. 10kV-500kV tek çekirdekli ve üç çekirdekli yüksek gerilim ve ekstra yüksek gerilim kablo işletme birimlerinin, ekstra yüksek gerilim kablo mühendislik şirketlerinin ve güç iletim ve transformasyon mühendislik şirketlerinin kablo ekipmanı bakımı için vazgeçilmez özel bir cihazdır.

Kimler İçin (Hedef Kitle)

XHHG523L, kablo dış kılıf işlerinin yerinde hassas tespit ve dayanım aşaması için konumlandırılmıştır — yaklaşık arıza bölümü bilindikten sonra, tam ceket arıza yerini belirlemek ve yerinde ceket DC dayanım testini çalıştırmak için kullanılır. 10kV-500kV yüksek gerilim ve ekstra yüksek gerilim kabloları üzerinde doğrudan çalışan saha kablo servis ve bakım ekipleri, ceket kabul ve önleyici testleri yapan ekstra yüksek gerilim kablo mühendislik şirketleri ve güç iletim ve transformasyon mühendislik şirketleri ile kendi yüksek gerilim kablo ceketlerini bakımını yapan kablo varlık sahipleri ve endüstriyel, raylı, metro ve trafo kullanıcıları için tasarlanmıştır. Hem doğrudan gömülü uygulamalarda (adım gerilimi yöntemi) hem de tünel döşeli uygulamalarda (akım yöntemi) kullanılır, ayrıca HDPE ve PVC ceketler üzerinde 5kV-10kV, 1 dakikalık DC ceket dayanım testleri için de kullanılır. Aynı kategorideki ceket arıza menzilini dayanım testiyle birleştiren diğer cihazların aksine, bu cihaz özel bir taşınabilir bulucudur: köprü menzil bölümü yoktur ve bunun yerine yerinde ceket topraklama arızasını hassas bir şekilde belirlemeye ve ceket dayanım testini gerçekleştirmeye odaklanır, hepsi tek bir taşınabilir ünitede.

Ürün Özellikleri
Otomatik aşırı akım, aşırı gerilim ve aşırı ısınma koruması.
Daha fazla güvenlik ve güvenilirlik için sıfır konumda başlatma koruması.
Benzersiz kendi kendine boşalma tasarımı: yüksek gerilim çıkışı kesildiği anda, kendi yüksek gerilimi sıfıra iner.
Akım ve gerilim için çift ibreli göstergeler, sezgisel ve net.
Konumlandırma modu ve dayanım modu arasında tek tuşla geçiş, hızlı ve kullanışlı.
Test aralığında kör nokta yoktur.
Alıcı hassasiyeti ayarlanabilir, bu da konumlandırmayı daha kullanışlı hale getirir.
Aşırı akım koruma anahtarı, hem dayanım modunda hem de konumlandırma modunda kullanım için uygundur.
Teknik Özellikler
Öğe Özellik
Giriş gerilimi AC 220V (±10%), 50Hz (±2Hz)
Çıkış gerilimi 0~10kV (kare dalga), ayarlanabilir
Çıkış akımı 0~200mA
Çıkış kapasitesi 2kVA
Frekans ayarı Min: 0.2Hz, Maks: 5Hz (aralık ayarlanabilir)
Çalışma Prensibi

Konumlandırma fonksiyonu: AC 220V şebeke beslemesi, tanımlama için gereken yüksek güçlü özel sinyali elde etmek üzere tam dalga doğrultmadan geçirilir; bu sinyal, bağlantı hattı aracılığıyla konumlandırılacak kabloya uygulanır ve kablo arızasını hassas bir şekilde belirlemek için "adım gerilimi yöntemi" veya "akım yöntemi" kullanılabilir.

Adım gerilimi yöntemi: gömülü bir kabloda topraklama arızası varsa, arıza noktasını bulmak için potansiyel farkı yöntemi kullanılabilir. Arızalı kablonun test noktası ile toprak arasına bir test gerilimi uygulanır, böylece kablonun toprağa giriş noktasıyla eş merkezli bir dağılım elektrik alanı oluşur. Bu alanda aynı yarıçapa sahip herhangi bir nokta arasında potansiyel farkı yoktur, ancak farklı yarıçapa sahip herhangi iki nokta arasında potansiyel farkı vardır ve iki nokta arasındaki mesafe sabit olduğunda, iki nokta merkeze ne kadar yakınsa, potansiyel farkı o kadar güçlü olur. İki nokta A ve B'yi kademeli olarak merkeze doğru hareket ettirerek, arıza noktası tam olarak A ve B'nin ortasında olduğunda potansiyel farkı sıfır olur; arıza noktasının ötesine hareket etmeye devam edilirse, potansiyel farkının polaritesi tersine döner, bu nedenle ileri geri hareket etmek topraklama noktasının doğru bir şekilde yargılanmasını sağlar.

Akım yöntemi: tünel kablosunda topraklama arızası varsa, arıza noktasını bulmak için arıza noktasının öncesindeki ve sonrasındaki zıt akım yönleri kullanılabilir. Arızalı kabloya darbeli bir yüksek gerilim sinyali uygulanır, böylece arıza noktası deşarj olur; arıza noktasının öncesindeki ve sonrasındaki akımlar o zaman zıt polaritelere sahip olurken, arıza noktasındaki akım en küçüktür. Arıza noktasının öncesindeki ve sonrasındaki akımın yönünü yargılamak için bir alıcı kelepçe kullanılır: alıcı kelepçeyi kabloya takarak, alıcı kutu bir yön gösterir ve arıza noktasının ötesine hareket edilirse akım polaritesi tersine döner, bu nedenle ileri geri hareket etmek topraklama noktasının doğru bir şekilde yargılanmasını sağlar.

Dayanım fonksiyonu: dayanım testi için 0-10kV çıkış vermek üzere fonksiyon tuşunu dayanım fonksiyonuna getirin.

Cihaz Bileşimi
Kablo dış kılıf arıza bulucu: arıza yerini belirleme veya dayanım testi için ünite.
Yüksek gerilim bağlantı hattı: ana ünitenin yüksek gerilim çıkışını test edilen kablonun çekirdeğine bağlar.
Güç hattı: cihazın çalışma güç hattı.
Alıcı: arıza yerini belirleme sırasında sinyali alan ünite.
Sigorta: 8A sigorta, AC 220V besleme sistemi için yedek sigorta.
Topraklama kablosu: cihazın topraklama kablosu.
Alıcı kelepçe: kelepçe tipi alıcı.
A-çerçeve: adım gerilimi yöntemiyle kullanılır.
Ana PanelTopraklama kolonu: cihazın topraklama noktası, güvenlik koruması için.Alıcı PaneliKonum anahtarı: "0" konumu kapalı anlamına gelir; "I" konumu adım gerilimi testi modu ve alıcı kelepçe testi modu için kullanılabilir, daha zayıf bir giriş sinyaline sahip test ortamları için uygundur (dahili bir amplifikatör devresi vardır); "II" konumu yalnızca adım gerilimi testi modu için kullanılabilir, daha güçlü bir giriş sinyaline sahip test ortamları için uygundur (dahili bir amplifikatör devresi yoktur).Ana İşlem
1.Kırmızı yüksek gerilim hattını "yüksek gerilim çıkışı" terminaline takın, diğer ucu metal kılıfa veya zırha bağlanmış ve "toprak" güvenilir bir şekilde bağlanmış olsun; ünite açıkken asla kablolama yapmayın.
2.Kablolama tamamlandıktan sonra, AC 220V beslemesini bağlayın ve açın.
3.Yerinde kablo durumunu ve kablolamanın doğru olduğunu onaylayın; başlamadan önce, gerilim ayarının saat yönünün tersine sıfıra çevrildiğini kontrol edin — başlat düğmesi lambası yandığında sıfır konumuna ulaşıldığı anlamına gelir ve sıfırlanmamışsa ünite başlatılamaz.
4.Başlat düğmesine basın; durdur düğmesi lambası yanar. Çalışma durumunu seçmek için konumlandırma/dayanım fonksiyon anahtarı düğmesini kullanın — konumlandırma modu (yeşil lamba) veya dayanım modu (kırmızı lamba). Konumlandırma modunda, çıkış frekansını ayarlamak için frekans ayar düğmesi çevrilebilir.
5.Gerilim ayarını saat yönünde çevirin ve uygun bir çıkış gerilimi seçmek için voltmetreyi ve ampermetreyi izleyin.
6.Testten sonra, gerilim ayarını saat yönünün tersine sıfır konumuna çevirin, durdur düğmesine basın, böylece cihaz çalışmayı durdurur ve ardından kapatın.
7.Arızalı kablo yüksek gerilimle boşaltıldıktan sonra test kablolaması çıkarılabilir.
Kullanım Örnekleri

Konumlandırma — adım gerilimi yöntemi (doğrudan gömülü kabloların dış kılıf arızalarını belirlemek için, ana ünite sürekli bir darbe akımı çıkışı sağlamak üzere konumlandırma modunda sinyal iletirken): A-çerçevesini kurun ve A-çerçevesi bağlantı hattıyla alıcıya bağlayın; alıcı konum anahtarını "I" (daha zayıf sinyal) veya "II" (daha güçlü sinyal) konumuna ayarlayın, "I" konumunda mikroampermetreyi sıfırlama düğmesiyle sıfırlayın ("II" konumunda sıfırlama düğmesinin etkisi yoktur); kablo hattı boyunca, kaba ölçüm aralığının doğrudan üzerinde, A-çerçevesi problarını toprağa yerleştirin ve ampermetrenin büyüklüğünü ve yönünü gözlemleyin, uygun bir ibre salınımı ayarlamak için ayar düğmesini kullanın; ayar düğmesini ve A-çerçevesi problarının ön-arka sırasını değiştirmeden A-çerçevesini kablonun üzerinde ileri doğru hareket ettirmeye devam edin, önce polaritenin değiştiği bölümü ve ardından darbe sinyalinin "0" olduğu veya tersine döndüğü noktayı bulun, bu arıza noktasıdır; bittiğinde, alıcı konum anahtarını "0" konumuna getirin, yüksek gerilim darbe sinyalini kapatın ve kabloyu ve kapasitörü boşaltın.

Konumlandırma — akım yöntemi (tünellere döşenmiş kabloların dış kılıf arızalarını belirlemek için, ana ünite konumlandırma modunda sinyal iletirken): akım alıcı kelepçeyi alıcıya bağlayın; alıcı konum anahtarını "I" (veya akım güçlü olduğunda "II") konumuna ayarlayın ve sıfırlama düğmesiyle mikroampermetreyi sıfırlayın; kaba ölçüm aralığında, akım alıcı kelepçeyi kabloya takın ve ampermetrenin büyüklüğünü ve yönünü gözlemleyin, uygun bir ibre salınımı ayarlamak için ayar düğmesini kullanın; ayar düğmesini ve alıcı kelepçenin yönünü değiştirmeden kelepçeyi ileri doğru hareket ettirmeye devam edin, önce polaritenin değiştiği bölümü ve ardından darbe sinyalinin "0" olduğu noktayı bulun, bu arıza noktasıdır; bittiğinde, alıcı konum anahtarını "0" konumuna getirin, yüksek gerilim darbe sinyalini kapatın ve kabloyu ve kapasitörü boşaltın.

Dayanım modu: kırmızı yüksek gerilim hattını "yüksek gerilim çıkışı" terminaline takın, diğer ucu metal kılıfa veya zırha bağlanmış ve "toprak" güvenilir bir şekilde bağlanmış olsun (ünite açıkken asla kablolama yapmayın); kablolama tamamlandıktan sonra, AC 220V beslemesini bağlayın ve açın; yerinde kablo durumunu ve kablolamanın doğru olduğunu onaylayın ve başlamadan önce gerilim ayarının saat yönünün tersine sıfıra çevrildiğini kontrol edin; fonksiyon anahtarı düğmesiyle (kırmızı lamba) dayanım modunu seçin; başlat düğmesine basın ve durdur düğmesi lambası yanar; gerilim ayarını saat yönünde çevirin ve uygun bir çıkış gerilimi seçmek için voltmetreyi ve ampermetreyi izleyin; testten sonra, gerilim ayarını saat yönünün tersine sıfır konumuna çevirin, durdur düğmesine basın ve ardından kapatın; arızalı kablo yüksek gerilimle boşaltıldıktan sonra test kablolaması çıkarılabilir.

Notlar ve Yaygın Sorunlar
Yüksek gerilim yaralanmalarını önlemek için test sırasında yüksek gerilim bağlantı hattına ve test edilen kabloya dokunmayın.
Kabloları bağlarken asla üniteyi açmayın ve testten sonra güç kaynağını derhal kapatın.
Gerilim ayarı sıfır konumunda değilse cihaz başlatılamaz.
Alıcı sıfırlanamıyorsa, alıcının arka kapağını açın ve 9V pilin gücü olup olmadığını kontrol edin.
Topraklama güvenilir olmalıdır.

Garanti: satın alma tarihinden itibaren bir yıl içinde, ürün kalitesi sorunları için ücretsiz onarım sağlanır, ömür boyu bakım ve teknik hizmet ile.

SSS S1: XHHG523L ne için kullanılır?

10kV ve altı çıkışa sahip yüksek gerilim kablo dış kılıf arıza bulucudur. 10kV-500kV tek çekirdekli ve üç çekirdekli yüksek gerilim ve ekstra yüksek gerilim kablolarındaki dış kılıf topraklama arızalarını ve aşırı kaçak akım tehlikelerini hızlı ve doğru bir şekilde bulmak için kullanılır, GB50150-2006'nın kablo dış kılıf dayanım testi gereksinimlerini, çapraz bağlama sistemlerine uygun dış kılıfların kabul ve önleyici testleri dahil olmak üzere tam olarak karşılar.

S2: Çıkış kapasitesi nedir?

Giriş gerilimi AC 220V (±10%), 50Hz (±2Hz); çıkış gerilimi 0~10kV (kare dalga) ve ayarlanabilir; çıkış akımı 0~200mA; çıkış kapasitesi 2kVA; ve frekans ayarı minimum 0.2Hz'den maksimum 5Hz'e (ayarlanabilir) kadar değişir. Ayrıca HDPE ve PVC kablo dış kılıfları üzerinde 5kV-10kV, 1 dakikalık DC dayanım testleri yapabilir.

S3: Arıza noktasını nasıl belirler?

Konumlandırma modunda AC 220V beslemesi, kabloya uygulanan yüksek güçlü özel bir sinyale dönüştürülür ve arıza, doğrudan gömülü kablolar için adım gerilimi yöntemi (A-çerçevesi ile) veya tünellere döşenmiş kablolar için akım yöntemi (alıcı kelepçe ile) kullanılarak, polarite değişimini ve ardından darbe sinyalinin sıfır olduğu noktayı takip ederek belirlenir.

S4: Ne gibi koruma ve ekran özellikleri sunar?

Aşırı akım, aşırı gerilim ve aşırı ısınma otomatik koruması, sıfır konumda başlatma koruması ve benzersiz bir kendi kendine boşalma tasarımına sahiptir (yüksek gerilim çıkışı kesildiğinde kendi yüksek gerilimi sıfıra iner). Akım ve gerilim için çift ibreli göstergeler kullanır, konumlandırma modu ve dayanım modu arasında tek tuşla geçişe izin verir, test aralığında kör nokta yoktur ve aşırı akım koruma anahtarı ve ayarlanabilir alıcı hassasiyeti sağlar.

S5: Fiziksel özellikleri nelerdir ve neleri içerir?

Boyutları 540U × 310G × 460Y ve ağırlığı 35kg'dır. Cihaz, ana ünite, bir yüksek gerilim bağlantı hattı, bir güç hattı, bir alıcı, bir 8A sigorta (yedek ile), bir topraklama kablosu, bir alıcı kelepçe ve bir A-çerçevesi ile birlikte gelir.
