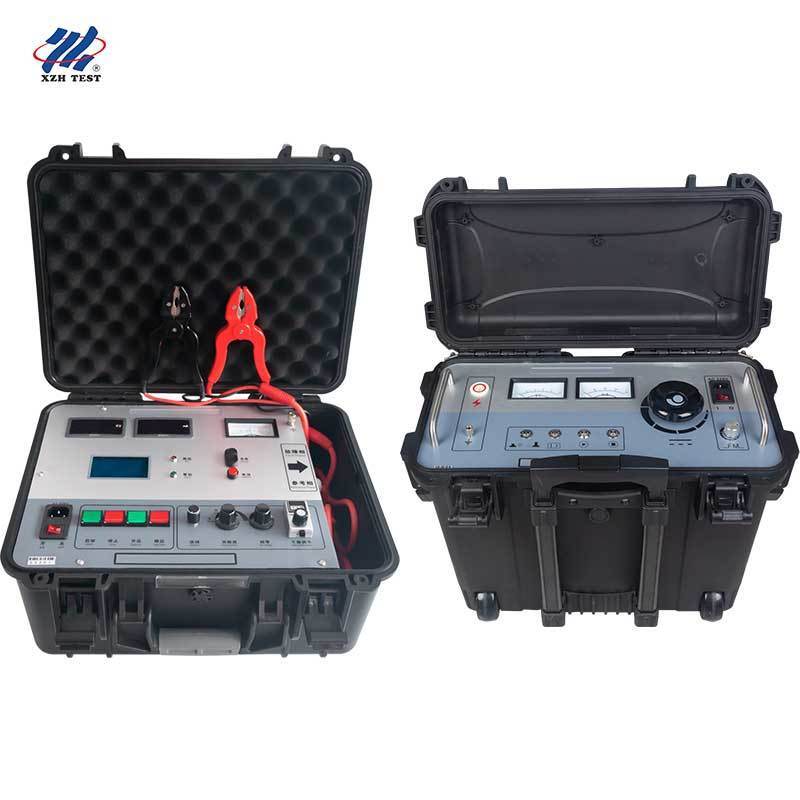

Hassas Arıza Tespiti için Galvanometre Denge Köprülü 10kV Çıkışlı Yüksek Hassasiyetli Kablo Kılıfı Arıza Tespit Cihazı

Name: Hassas Arıza Tespiti için Galvanometre Denge Köprülü 10kV Çıkışlı Yüksek Hassasiyetli Kablo Kılıfı Arıza Tespit Cihazı
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

Ürün Ayrıntıları:

Place of Origin:	China
Marka adı:	XZH TEST
Sertifika:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Ayrıntılı Bilgiler

Place of Origin:

China

Marka adı:

XZH TEST

Sertifika:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Vurgulamak:

High Light

Vurgulamak:

Galvanometre Denge Köprüsü Algılama

10kV Yüksek Duyarlılık Hata Bulma

Sıfır Kör Alan Kablo Testleri

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Yetenek temini:

Yılda 2000 birim

Ürün Tanımı

XHHG521B — Galvanometre Denge Köprü Sistemi

Bu XHHG521B MURRAY köprü prensibine dayanan hassas bir kablo kılıfı arıza tespit ünitesidir. Yüksek hassasiyetli bir amplifikatör ve galvanometre denge gösterge sistemi ile donatılmış olup, güç kablolarındaki yüksek dirençli arıza noktalarını belirlemek için olağanüstü doğruluk sağlar.

Ana özellikler arasında 5000V yüksüz voltaj ve 100mA kısa devre akım kapasitesi, hat hatalarını ortadan kaldırmak için dört terminalli direnç ölçümü yapan özel çift çekirdekli yüksek voltajlı lastik kablo ve otomatik kablo uzunluğu hesaplamalı entegre bir 12806 ekran bulunmaktadır. Galvanometre denge yöntemi kör noktaları tamamen ortadan kaldırarak kısa kablolar ve kablo uçlarına yakın arızalar için idealdir.

Galvanometre dengelemeli MURRAY köprü prensibi ile ±(0.1%·L±1)m konumlandırma doğruluğu

Zorlu yüksek dirençli arızalar için 5000V yüksüz voltaj ve 100mA kısa devre akımı

Hassas denge noktası tespiti için galvanometre göstergeli yüksek hassasiyetli amplifikatör

Dört terminalli direnç ölçümü, hat ve temas direnci hatalarını ortadan kaldırır

Kablo uzunluğu girişi aracılığıyla entegre otomatik arıza mesafesi hesaplaması

Sıfır kör alan — kısa kablolar ve uç arızaları için etkilidir

XHHD523L — Yüksek Gerilim Kablo Kılıfı Arıza Noktalama Konum Belirleyici

Bu XHHD523L kablo kılıfı arızalarının hızlı ve doğru bir şekilde noktasal olarak belirlenmesi için tasarlanmış profesyonel düzeyde yüksek voltaj çıkış ünitesidir. 0~10kV ayarlanabilir kare dalga çıkışı ve 2kVA kapasitede 200mA'ya kadar çıkış akımı ile kablo dış kılıf testleri için GB50150-2006 standartlarına tam uyumludur.

0.2Hz ila 5Hz geniş frekans ayar aralığı, noktalama ve dayanım gerilimi test modları arasında tek tuşla geçiş ve güvenli çalışma için sıfır koruma özelliklerine sahiptir. Alıcı hassasiyeti, değişen saha koşulları ve kablo gömülme derinlikleri boyunca sinyal tespitini optimize etmek için tamamen ayarlanabilir.

Tüm kablo voltaj seviyelerinde çok yönlü testler için 0~10kV ayarlanabilir çıkış voltajı

Talepkar arıza senaryoları için 2kVA kapasitede 0~200mA çıkış akımı

Optimal sinyal penetrasyonu için 0.2Hz ila 5Hz arasında ayarlanabilir frekans

Noktalama modu ve DC dayanım gerilimi testi arasında tek tuşla geçiş

Çeşitli saha koşulları için tamamen ayarlanabilir alıcı hassasiyeti

Entegre sıfır koruma ve aşırı akım korumaları

Birleşik Sistem Teknik Özellikleri

Parametre	Özellik
Model	XHHG521B + XHHD523L
Giriş Voltajı	AC 220V (±10%), 50Hz (±2Hz)
Çıkış Voltajı	0~10kV (Ayarlanabilir)
Çıkış Akımı	0~200mA
Çıkış Kapasitesi	2kVA
Frekans Ayarı	0.2Hz ~ 5Hz
Konumlandırma Doğruluğu	±(0.1%·L±1) m
Boyutlar (U×G×Y)	540 × 310 × 460 mm
Ağırlık	35 kg
Pil Yedekleme	9V Piller (Dahili)

Ana Uygulamalar

Döşenmiş kablolardaki yüksek dirençli arıza noktalarının tespiti, özellikle kablo ara bağlantı noktalarındaki doğrusal yüksek dirençli arızalar

Sabit akım kaynağı aracılığıyla sabit akım bakımı ile ark tipi arıza noktalarının tanımlanması

Çalışma voltajı altında henüz arızalanmamış düşük dirençli yalıtım kusurlarının tespiti

10kV-500kV tek çekirdekli ve üç çekirdekli yüksek voltaj ve ultra yüksek voltaj kablo dış kılıf testleri için uygundur

Sıkça Sorulan Sorular

S1: XHHG521B ve XHHD523L arasındaki farklar nelerdir?

XHHG521B, yüksek doğrulukta arıza mesafesi ölçümü (±0.1%·L±1m) için MURRAY köprü prensibini ve galvanometre göstergesini kullanan hassas denge köprü ünitesidir. XHHD523L, saha tabanlı arıza noktalama ve DC dayanım gerilimi testi için 0.2~5Hz frekans kontrolü ile 0~10kV ayarlanabilir çıkış sağlayan yüksek voltaj çıkış ve noktalama ünitesidir. Birlikte eksiksiz bir kablo kılıfı arıza tespit sistemi oluştururlar.

S2: Galvanometre denge köprü yöntemi neden üstündür?

Galvanometre denge köprüsü, diğer yöntemlerin zorlandığı yüksek dirençli arıza noktalarını tespit etmek için son derece yüksek hassasiyet sağlar. Kör noktaları yoktur — kısa kablolar ve kablo uçlarına yakın yerlerde başarısız olan dalga yansıtma yöntemlerinin aksine. Dört terminalli ölçüm, hat direnci hatalarını ortadan kaldırır ve 12806 ekran aracılığıyla otomatik hesaplama, test süresini önemli ölçüde azaltır.

S3: Bu birleşik sistem ne tür kablo arızalarını tespit edebilir?

Sistem üç ana arıza türünü ele alır: (1) kablo ara bağlantı noktalarındaki yüksek dirençli arıza noktaları; (2) sabit akım kaynağının kararlı ark koşullarını koruduğu ark tipi arızalar; ve (3) megohmmeter tarafından tespit edilen ve henüz tam olarak arızalanmamış düşük dirençli yalıtım kusurları, önleyici bakım sağlar.

S4: Bu sistem hem noktalama hem de dayanım gerilimi testi yapabilir mi?

Evet. XHHD523L ünitesi, noktalama modu (hassas arıza konumu için kare dalga adım voltaj yöntemi kullanarak) ve DC dayanım gerilimi testi modu (GB50150-2006 standartlarına göre 5kV-10kV 1 dakikalık testler yaparak) arasında tek tuşla geçiş içerir. Bu, iki ayrı cihaza olan ihtiyacı ortadan kaldırır.

XZH TEST Hakkında

XZH TEST, dünya çapında enerji dağıtım şirketleri, elektrik müteahhitleri ve endüstriyel müşteriler için kablo arıza tespiti ve teşhis çözümleri konusunda uzmanlaşmış profesyonel bir üreticidir. MURRAY köprü analizi, galvanometre denge köprü sistemleri, TDR ve akıllı arıza konumlama sistemleri dahil olmak üzere gelişmiş teknolojilerle XZH TEST, daha hızlı kablo arıza konumlama ve iyileştirilmiş ağ güvenilirliği için güvenilir ekipmanlar sunar.

Kablo bakım gereksinimlerinize özel olarak hazırlanmış bir çözüm için bugün bize ulaşın.
