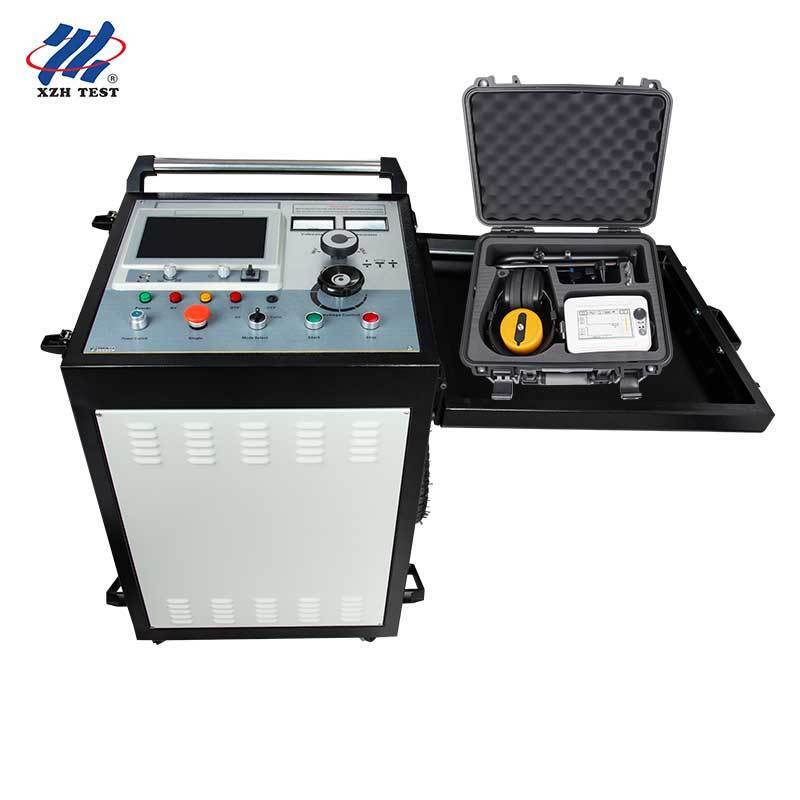

Ana yalıtım hataları olan güç kabloları için 35kV ve altındaki taşınabilir kablo hatası konumlandırma sistemi

Name: Ana yalıtım hataları olan güç kabloları için 35kV ve altındaki taşınabilir kablo hatası konumlandırma sistemi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB+XHDD503E
Price: 15500 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE ISO
Model numarası:	XHHV535-4TSB+XHDD503E

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE ISO

Model numarası:

XHHV535-4TSB+XHDD503E

Ürün adı:

Kablo Arızası Konum Seti

Darbe Gerilimi:

0-35kv

Yüksek basınç kısmi basınç:

2.5

Deşarj gücü:

2048 J

Etki gücü:

2000W

Güç:

Elektronik

Vurgulamak:

High Light

Vurgulamak:

35kV taşınabilir kablo arıza bulucu

güç kablosu izolasyon arıza dedektörü

Taşınabilir Kablo Hata Bulma Sistemi

Trading Information

Min sipariş miktarı:

1 takım

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

2000 grubu/yıl

Ürün Tanımı

Ürün Genel Görünümü

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVSistem, 400 MHz TDR kablo hatası önceden belirleyicisini, gelişmiş bir akustik-manetik senkronizasyon işaretçisi ve 2048J yüksek voltajlı atım jeneratörünü koordineli bir alan platformuna birleştirir.Uygulamalı bakım ekipleri için tasarlanmıştır, elektrik müteahhitleri ve endüstriyel servis ekipleri,Bu, tüm arıza tespiti iş akışını kapsar yalıtım testinden ve önceden konumlandırmadan, hassas bir şekilde tespit edilmeye ve onarım sonrası doğrulanmaya kadar teslimat 0.07 m önceden konumlandırma çözünürlüğü ve ≤0.1 m nihai konumlandırma doğruluğu, kablo uzunluklarında 120 km ve daha fazla.

Sistem Yapılandırması

Ürün Adı	Model	Qty	Temel Yetenek
Kablo hatası önceden belirleyici	XHHV535-4TSB Dahili	1	400 MHz TDR + dokunmatik ekran denetleyici, ≥120 km menzil, yerleşik 10.4 Ah Li-ion pil
Yüksek Voltajlı Darbe Jeneratörü	XHHV535-4TSB	1	0°32 kV 3 vites, 2048 J dalgalanma enerjisi, otomatik/manual dalgalanma, ≤120 kg
Kablo hatası işaretçisi	XHDD503E	1	Akustik-manyetik senkronizasyon, ≤0,1 m doğruluk, 16 seviye kazanç, IP derecelendirilmiş

Sistem Bileşenleri

1. XHHV535-4TSB Kablo Arızası Ön Bellekleyici + HV Darbe Jeneratörü

Entegre TDR denetleyici ve 2048J artış enerji kaynağı

Çekirdek kontrol ünitesi, tek bir taşınabilir pakette yerleştirilmiş 3 vitesli yüksek voltajlı bir vuruş jeneratörü ile 400 MHz TDR kablo hatası öncesi belirleyicisini birleştirir.Ön konumlandırıcı bir dokunmatik ekran arayüzüne sahiptir, tek çipli mikrodenetleyicinin merkezi kontrolü ve 5 saatlik saha çalışmasını sağlayan 10.4 Ah lityum bataryası.Bağımsız izole güç kaynağı sistemi, dürtü boşaltması sırasında müdahale önler.Entegre HV nabız jeneratörü, otomatik 4 saniyelik artış döngüsü ve manuel geçersizleştirme ile üç anahtarlanabilir voltaj düzeyinde (8 kV / 16 kV / 32 kV) 0 ′′ 2048 J sağlar.Düşük direnç için uygundur, kısa devre, açık devre, yüksek dirençli sızıntılar ve 35 kV'ye kadar tüm kablo türlerinde flashover hataları.

Örnekleme sıklığı:1 MHz 400 MHz
Aralık:≥ 120 km (10 seçilebilir aralık)
Minimum çözünürlük:0.07 m.Kör bölge:≤ 10 m
Devam Voltajı:0 ′8 kV / 0 ′16 kV / 0 ′32 kV (3 vites)
Serbestleme enerjisi:2048 J.Sürtünme gücü:2 KVA
Akü:10.4 Ah Li-ion, ~ 2 saat şarj, 5 saat çalışma süresi
Ağırlık:≤120 kg.Sıcaklık:-20°C ️ +50°C

2. XHDD503E Kablo Arızası Pinpointer

Akustik-Manyetik Senkronizasyon

Profesyonel bir dijital işaretleyici, hasarın kesin bir şekilde tespit edilmesi için akustik-manetik senkronizasyon kullanıyor.Ses dalgalarıBu sinyalleri özel prob yakalar.ve ev sahibi birim akustik-manyetik zaman farkını gerçek zamanlı olarak akıllı bir şekilde işliyor ve gösteriyorDört seçilebilir filtre moduna (tüm geçiş, düşük geçiş, yüksek geçiş, bant geçiş) ve 16 seviye çıkış kazancı (0-112 dB) sahip olan bu sistem, çeşitli alan ortamlarına uyarlanır.Operatör, hatanın tam konumunu belirler..1 m direk kablo üzerinde açık görsel ve sesli rehberlik yoluyla.

Konum doğruluğu:≤0.1 m.Adım Voltajı:≤0.5 m.Yol:≤0,5 m
Filtre Modları:Tüm geçiş (100 ′′ 1600 Hz), Düşük geçiş (100 ′′ 300 Hz), Yüksek geçiş (160 ′′ 1600 Hz), Bant geçiş (200 ′′ 600 Hz)
Çıkış kazancı:16 seviye (0-112 dB)İmpedans:350 Ω
Kanal ayarlama:Ses, manyetik ve voltaj için her biri 8 seviye
Akü:4×18650 lityum, >8 saat bekleme
Boyutları:428L × 350W × 230H mm.Ağırlık:7 kg
Sıcaklık:-25°C ∙ +65°C.Nem:% 90'a kadar

Tam Sistem Özellikleri

Parametreler	Spesifikasyon
Sistem Modeli	XHHV535-4TSB + XHDD503E
TDR Örnek alma sıklığı	1 MHz 400 MHz
Yerleşim öncesi aralığı	≥ 120 km
Yerleşim öncesi karar	0.07 m (kör bölge ≤10 m)
Ölçüm hatası	≤±(0,5%×L+1 m)
Doğruluğu Belirlemek	≤0,1 m
Sürtünme Voltajı	0 ′8 kV / 0 ′16 kV / 0 ′32 kV (3 vites)
Çıkarma Enerjisi	2,048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Hedef Kablo Voltajı	35 kV ve daha küçük güç kabloları
Marka	XZH testi
Kaynağı	Çin
Sertifikasyon	CE, ISO

Tam Hata Yerleştirme İş Akışı

Kablo yalıtım testi ve hata karakterizasyonuHata varlığını doğrulamak ve hata türünü karakterize etmek için ilk yalıtım direnci ölçümünü gerçekleştirin: düşük dirençli, yüksek dirençli, kısa devreli, açık devreli veya flashover.
Hata öncesi konumlandırma (XHHV535-4TSB TDR)Entegre TDR önceden belirleyicisini bağlayın ve hata özelliklerine göre en uygun test yöntemini seçin. Düşük dirençli / açık hatalar için LV darbeleri veya yüksek dirençli hatalar için HV flashover kullanın.Otomatik dalga biçimi yakalama, ≥120 km aralığında saniyeler içinde hata mesafesini belirler.
Aşınma İmpulse Üretimi (XHHV535-4TSB HV Birimi)Seçilen voltaj seviyesinde periyodik yüksek voltaj artışları uygulayın, hata noktasında flashover boşaltması oluşturun.Otomatik 4 saniyelik döngü, pinpointer için tutarlı akustik ve elektromanyetik sinyal üretimini sağlar.
Yol Bulma ve İşaretlemeElektromanyetik sinyal algılama kullanarak yer yüzeyinde kablo yolunu izleyin ve tespit aşamasına rehberlik etmek için rotayı işaretleyin. Kazma planlaması için anahtar yol noktalarında gömme derinliğini ölçün.
Kesin Puanlandırma (XHDD503E)Akustik-manetik işaretle işaretli kablo yolundan yürü.Monitör 4 eşzamanlı zaman farkı göstergeler , ≤0,1 m içinde.
Kablo Tamiri ve Doğrulamaİşaretlenmiş noktada tam olarak kazın, kabloyu onarın ve iş bütünlüğünü doğrulamak için son yalıtım testi ile servis restorasyonunu doğrulayın.

Sıkça Sorulan Sorular

S1: Bu sistem hangi kablo türlerini ve voltaj seviyelerini test edebilir?

XHHV535-4TSB sistemi, 35 kV ve altındaki güç kabloları için tasarlanmıştır.3 vitesli dalgalanma voltajı (8/16/32 kV), operatörlerin impuls enerjisini kablonun voltaj sınıfına uymasını sağlar, 35 kV iletim besleyicileri için maksimum çıkış

S2: XHDD503E ≤0,1 m doğrulama doğruluğuna nasıl ulaşır?

XHDD503E akustik-manyetik senkronizasyon kullanır.Akustik ( titreşim / ses) ve elektromanyetik dalgalar farklı hızlarda dışarıya yayılır. Pinpointer'ın yerleşim sensörü iki sinyali de aynı anda yakalar. Makine zaman farkı verilerini işler ve 4 gerçek zamanlı okuma görüntüler.Operatör hataya doğrudan yaklaşırken, zaman farkı sıfıra yaklaşır. 16 seviye kazanç (0 ′′ 112 dB) ve 4 seçilebilir filtre modu ile birleştirildiğinde, bu yöntem gürültülü ortamlarda bile ≤0,1 m doğruluğa ulaşır.

S3: Bu sistem saha kullanımı için gerçekten taşınabilir mi?

Evet. XHHV535-4TSB entegre ünitesi, kompakt bir form faktörü ile ≤120 kg ağırlığında, mobil saha ekipleri için hafif kamyon veya minibüs aracılığıyla taşınır. Ön konumlandırıcı dahili 10.4 Ah lityum pil (5 saatlik çalışma süresi), böylece kablo testleri, ağ enerjisine ihtiyaç duymadan ulaştıklarında hemen başlayabilir. XHDD503E pinpointer, 4×18650 lityum pillerle sadece 7 kg ağırlığında (> 8 saat bekleme süresi),Genişletilmiş zemin araştırması çalışmalarını mümkün kılanTüm sistem birkaç dakika içinde küçük bir ekip tarafından kurulabilir ve çalıştırılabilir.

S4: Hangi eğitim ve satış sonrası destek sağlanır?

XZH TEST, her sistemle ilgili kapsamlı İngilizce kullanıcı kılavuzları sağlar. Yerel görevlendirme ve operatör eğitimi talebe göre düzenlenebilir. E-posta yoluyla uzaktan teknik destek,Video görüşmeMühendislik ekibimiz, yatırımınızın geri dönüşünü en üst düzeye çıkarmak için uygulama özel rehberliği, dalga şekli yorumlaması ve hata giderme konusunda size yardımcı olmaya hazır.

S5: Teslimat, ambalaj ve satın alma şartları nelerdir?

Standart teslim süresi, sipariş onayından sonra 5-8 iş günüdür.Her bir sistem bileşeni, güvenli uluslararası nakliye için iç köpük yastığı olan, güçlendirilmiş ihracat kalitesi ahşap kaplara paketlenmiştir.En az sipariş miktarı T / T ödeme şartları ile 1 set'tir. Yıllık tedarik kapasitesi bireysel satın almalar ve büyük ölçekli tedarik programları için aynı şekilde kullanılabilirliği sağlamak için 2.000 set'tir.

Paketleme ve Teslimat

Ürün	Ayrıntılar
Paketleme	İçinde köpük yastığı bulunan ahşap koruma kabı
Teslim Zamanı	5 8 iş günü
Tedarik Kapasitesi	2Yılda 1000 set
Asgari Sipariş miktarı	1 set
Ödeme Şartları	T/T
