Büyük Güçli Transformörler için Transformör DC Direniş Denetleyicisi

Name: Büyük Güçli Transformörler için Transformör DC Direniş Denetleyicisi
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1340A
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	ÇİN
Marka adı:	XZH TEST
Sertifika:	CE/ISO
Model numarası:	XHZ1340A

Ayrıntılı Bilgiler

Menşe yeri:

ÇİN

Marka adı:

XZH TEST

Sertifika:

CE/ISO

Model numarası:

XHZ1340A

Vurgulamak:

High Light

Vurgulamak:

40A Yüksek Akım Faz Ayırma Testi

Eş Zamanlı Yüksek-Düşük Voltaj Bağlantısı

Üç Fazlı Manyetik Destekli Manyetik Giderme

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

2000 birim/yıl

Ürün Tanımı

🎯 Hedef Uygulama: 330kV-750kV sınıfı ekipmanlarla ilgilenen ultra yüksek gerilim (UHV) trafo merkezlerinin devreye alma ekipleri ve büyük güç trafosu test laboratuvarları için tasarlanmıştır. Standart 20A saha test cihazlarından farklı olarak XHZ1340A, yüksek MVA güç trafolarında, jeneratör yükseltme (GSU) ünitelerinde ve ölçüm hassasiyetinin kabul testleri ve arıza sonrası adli analizler için kritik olduğu ara bağlantı trafolarında bulunan ultra düşük dirençli sargılar için özel olarak tasarlanmış 40A yüksek akım tek fazlı ve 20A+20A üç fazlı eşzamanlı çıkış sağlar.

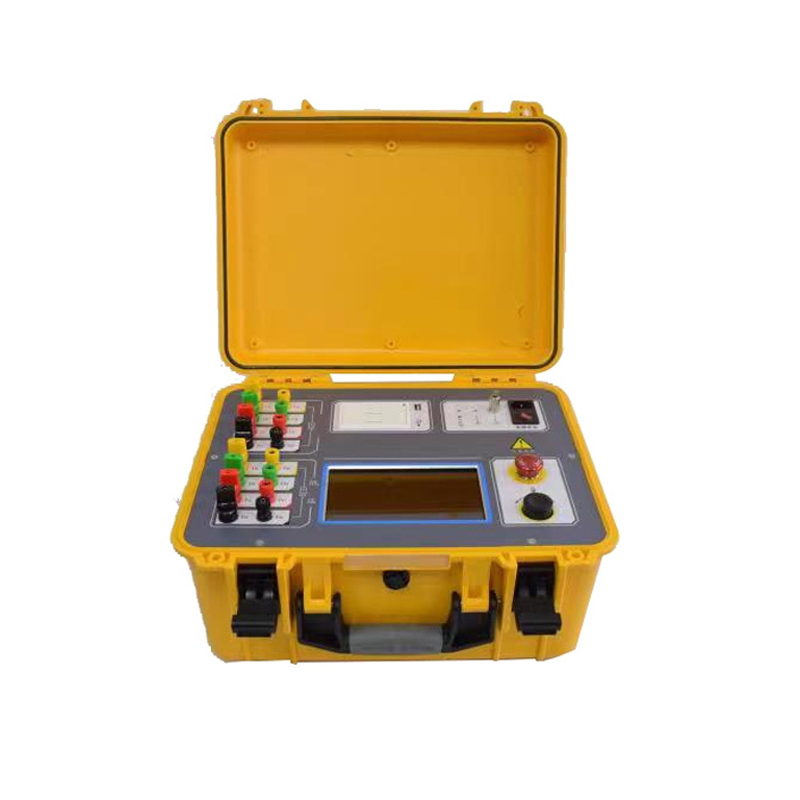

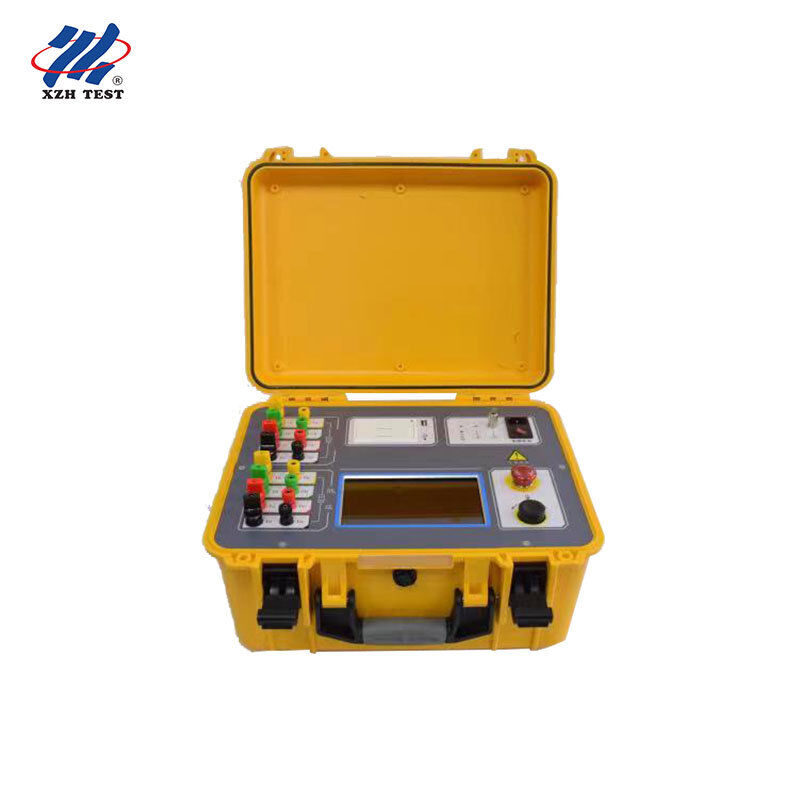

XHZ1340A 40A Transformatör DC Direnç Test Cihazı

XHZ1340A, manyetik destekli test, üç fazlı eşzamanlı ölçüm ve dahili manyetik giderme özelliklerini tek bir yüksek performanslı platformda birleştiren yeni nesil hızlı bir test cihazıdır. Özellikle jeneratör yükseltme üniteleri, UHV ara bağlantı trafoları ve yüksek MVA dağıtım trafoları dahil olmak üzere büyük güç trafolarının DC direnç ölçümü için tasarlanmış olup, 40A'ya kadar test akımlarında 0.1µΩ çözünürlük ile olağanüstü hassasiyet sunar.Ana ÖzelliklerEşzamanlı Yüksek-Düşük Gerilim Bağlantısı:

XHZ1340A

Test sırasında ters çevirme veya yeniden bağlama ihtiyacı olmadan hem yüksek gerilim hem de düşük gerilim akım/potansiyel test kablolarını aynı anda bağlayın - çok sargılı büyük güç trafoları için kurulum süresini önemli ölçüde azaltan benzersiz bir tasarım.

Üç Fazlı Eşzamanlı Test: Yıldız bağlı sargılar için A0, B0 ve C0 fazlarını eşzamanlı olarak ölçer, büyük trafolarda sıralı tek fazlı yöntemlere kıyasla toplam test süresini %70'ten fazla azaltır.
Otomatik Manyetik Destek: Üç fazlı beş kolonlu düşük gerilim iç köşe bağlı trafoların test hızını, çekirdeği ön doygunluğa ulaştırarak hızlandırır, özellikle büyük MVA dereceli ünitelerde bulunan yüksek endüktanslı sargılar için etkilidir.
Nötr Nokta Ölçüm İnovasyonu: Üç fazlı trafo teşhislerinde uzun süredir devam eden bir zorluk olan nötr nokta besleme kablosu direnç ölçümü sorununu doğru bir şekilde çözen özel test dizisi.
Kapsamlı Veri Çıkışı: Yüksek, orta ve düşük gerilim sargıları için tüm test sonuçlarını tek bir raporda görüntüler ve yazdırır. İsteğe bağlı sıcaklık dönüşümü ile otomatik üç fazlı dengesizlik hesaplaması, nominal referans değerlerine dönüştürülür.
Gelişmiş Geri EMK Koruması: Endüktif yük deşarjı sırasında hem cihazı hem de operatörü korur, en büyük trafo sargılarında güvenli yüksek akım testine olanak tanır.
Geniş Veri Depolama: 200 test veri seti kalıcı olarak saklanır (genişletilebilir), laboratuvar bilgi yönetim sistemleriyle entegrasyon ve uzun vadeli eğilim analizi için USB dışa aktarma özelliği bulunur.
Sahaya Dayanıklı Yapı: Geniş sıcaklık toleransı (-10°C~50°C), darbe direnci, parazit önleyici kalkanlama ve laboratuvar ve trafo merkezi saha dağıtımı için tasarlanmış taşınabilir form faktörü (430×320×230mm).
Teknik ÖzelliklerTest Akımı

Üç Fazlı: 20A+20A, 10A+10A, 5A+5A, 1A+1A

Tek Fazlı: 40A, 20A, 10A, 5A, 1A, 0.2A	Ölçüm Aralığı 40A: 100µΩ~0.5Ω \| 20A: 500µΩ~1Ω \| 10A: 1mΩ~2Ω
5A: 10mΩ~4Ω \| 1A: 100mΩ~20Ω \| 0.2A: 1Ω~100Ω	20A+20A: 200µΩ~0.3Ω \| 10A+10A: 500µΩ~0.6Ω 5A+5A: 10mΩ~1.5Ω \| 1A+1A: 100mΩ~7Ω Çözünürlük 0.1µΩ
Hassasiyet	±(Okuma × 0.2% + 2 kelime)
Güç Kaynağı	AC220V ±10%, 50±1Hz
Boyutlar	430 × 320 × 230 mm
Çalışma Sıcaklığı	-10°C ~ 50°C
Çalışma Nemi	≤ %85 RH
Veri Depolama	200 Test Veri Seti (USB ile Genişletilebilir)
Sıkça Sorulan Sorular	S1: Standart bir 20A DC direnç test cihazı yerine neden 40A modeli seçmeliyim?

XHZ1340A'nın 40A tek fazlı ve 20A+20A üç fazlı çıkışı, sargı direncinin son derece düşük olduğu, tipik olarak yüksek MVA üniteleri için 500µΩ'un altında olduğu büyük güç trafoları için özel olarak tasarlanmıştır. Daha yüksek test akımı, mikro-ohm ölçüm seviyelerinde sinyal-gürültü oranını iyileştirir ve 330kV-750kV sınıfı trafoların, GSU trafolarının ve ara bağlantı ünitelerinin kabul testleri için gereken 0.1µΩ çözünürlüğü ve ±(0.2%+2 kelime) hassasiyeti sağlar. 1mΩ'un üzerinde sargı direncine sahip dağıtım sınıfı trafolar için 20A modeller yeterli hassasiyet sağlar.

S2: Eşzamanlı yüksek-düşük gerilim bağlantı özelliği test iş akışını nasıl iyileştirir?

Geleneksel DC direnç test cihazları sıralı bağlantı gerektirir - yüksek gerilim sargılarını test edin, bağlantıyı kesin, ardından düşük gerilim tarafına yeniden bağlayın. XHZ1340A, testin başlangıcında tüm yüksek gerilim (A, B, C, O) ve düşük gerilim (a, b, c, o) test kablolarının aynı anda bağlanmasına olanak tanır. Cihazın akıllı anahtarlama matrisi, operatörün bağlantıları değiştirmek için transformatöre tırmanmasını gerektirmeden test akımını sırayla her sargıya otomatik olarak yönlendirir. Bu, özellikle buşing erişiminin yükseltilmiş çalışma platformları gerektirebileceği ve her yeniden bağlantı döngüsünün önemli zaman ve güvenlik riski eklediği büyük güç trafoları için değerlidir.

S3: Cihaz, nötr nokta besleme kablosu direnç ölçümü sorununu nasıl çözüyor?

Üç fazlı trafo testlerinde, nötr nokta besleme kablosunun direnci, izole edilmesi zor bir ölçüm hatasına neden olur. XHZ1340A, birden fazla akım yolu boyunca diferansiyel ölçümler alarak nötr besleme direncini matematiksel olarak telafi eden yenilikçi bir test dizisi kullanır ve besleme kablosu katkısını etkili bir şekilde iptal eder. Bu özel yöntem, nötr besleme kalibrasyonu gerektirmeden gerçek bir sargı direnci değeri sağlar - bu, nötr besleme direncinin önemli olduğu durumlarda tipik olarak direnci fazla tahmin eden geleneksel üç fazlı test cihazlarına göre önemli bir gelişmedir.

S4: Test sonuçları referans sıcaklık değerlerine otomatik olarak dönüştürülebilir mi?

Evet. XHZ1340A, ölçülen sargı sıcaklığına ve iletken malzemesine (bakır veya alüminyum) dayanarak, belirtilen bir referans sıcaklıkta (genellikle güç trafoları için 75°C) direnç değerlerini otomatik olarak hesaplayan yerleşik bir sıcaklık dönüştürme fonksiyonu içerir. Sonuçlar, hem ölçülen hem de sıcaklık telafili değerler yan yana görüntülenip yazdırılabilir. Üç fazlı dengesizlik oranı da otomatik olarak hesaplanır ve IEC ve IEEE kabul test standartlarına uyum için ham ve dönüştürülmüş değerler yazdırılan test raporuna dahil edilebilir.

S5: DC direnç testinden sonra cihaz ne gibi manyetik giderme yeteneği sağlar?

XHZ1340A, otomatik manyetik gidermeyi doğrudan test iş akışına entegre eder. Tüm sargılarda DC direnç ölçümlerini tamamladıktan sonra, yerleşik manyetik giderme fonksiyonu, trafo hizmete geri dönmeden önce kontrollü akım zayıflaması kullanarak artık çekirdek manyetizmasını sistematik olarak giderir. Bu, ayrı bir manyetik giderme cihazına olan ihtiyacı ortadan kaldırır ve artık manyetizmayla ilişkili uyarma ani akımları, koruma rölesi arızası ve sempati kesintisi risklerini önler. Manyetik giderme döngüsü, bir test sonrası dizi olarak otomatik olarak çalışır ve cihaz, tam manyetik giderme elde edilene kadar gerçek zamanlı ilerleme göstergesi sağlar.
