Hedef uygulama:Transformör tescil ekibi, olay sonrası soruşturma mühendisleri,ve sigorta kayıp değerlendirmesi profesyonelleri bilimsel olarak sıkı sarma durum kanıtları gerektirenRutin bakım testçilerinden farklı olarak, XHBX1501 çift karşılaştırma analizini vurgular (yatay A-B-C fazı + eğilime öncesi/sonrası boylamlı),Güvenilir raporlama için DL/T911-2004 uyumluluğu, ve otomatik Word belge üretimi ‡ garanti talepleri, sigorta değerlendirmeleri ve arıza nedeninin belirlenmesi için mahkeme tarafından kabul edilebilir teşhis sonuçları sunar.

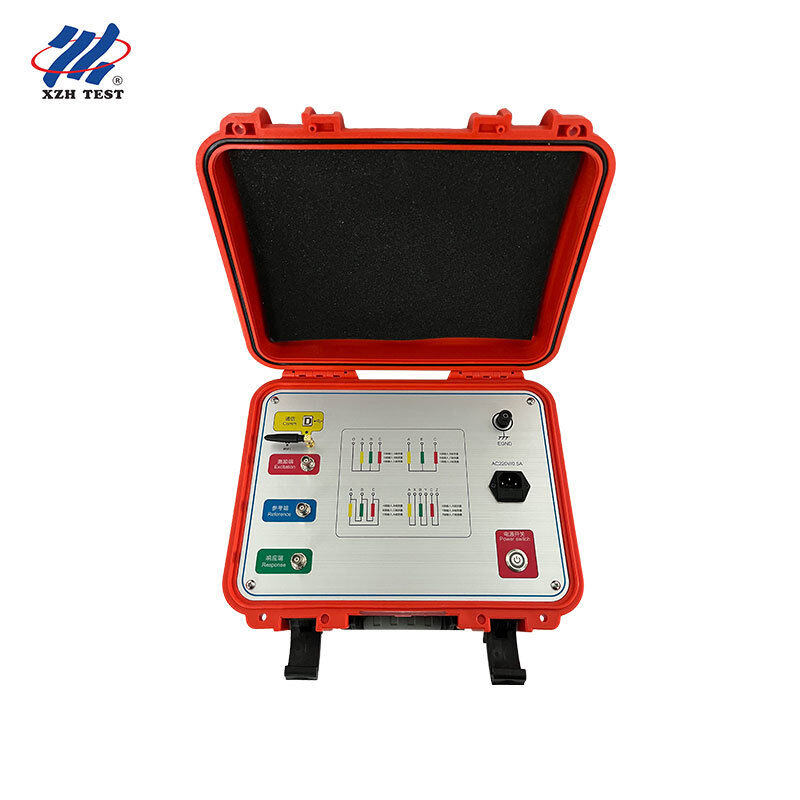

XHBX1501 Transformör sarmaşası deformasyon testi
XHBX1501 transformatör sarmaşası deformasyon testi gelişmiş kullanırFrekans Yanıt Analizi (FRA)Çeşitli frekans alanlarında transformatör sargılarının karakteristik parametrelerini ölçerek,Bu cihaz, sarma deformasyonunun şiddetini belirlemek için yanıt değişikliklerini ölçer..Sistem, transformatörlerin bakım ya da genel onarım gerektirdiğini değerlendirmek için net teşhis verileri sağlar..
Teşhis Teknolojisi
XHBX1501 kullanıyor.DDS (Direct Digital Synthesis) yüksek hızlı frekanslı tarama teknolojisi100Hz2MHz tarama aralığında hassas hata teşhisi için. Yüksek hızlı çift kanal 16 bitlik A/D örnekleme sistemi hem amplituda hem de faz yanıtı verilerini aynı anda yakalar.tanımlamayı sağlayan:
- Dönüştürme ve çıkıntılı deformasyon
- Bobin yer değiştirme ve eğim
- Dönüşler arası kısa devre deformasyonu
- Faz-faza temas kısa devre hatası
Temel Özellikler
Çift tarama modları:Doğrusal frekans süpürme ve segmentli süpürme ölçüm sistemleri, farklı transformatör boyutlarına ve araştırma hedeflerine optimize edilmiş esnek test konfigürasyonları sağlar.
Esnek frekans endeksi:Özel teşhis gereksinimlerine ve standart uyumluluk ihtiyaçlarına uymak için hem doğrusal hem de logaritmik frekans endeksilemeyi destekler.
İkili karşılaştırma analizi:Yatay karşılaştırma, asimetrik deformasyon kalıplarını belirlemek için A-B-C faz benzerliklerini değerlendirir.Uzunluksal karşılaştırma, zamanla aşamalı bozulmayı tespit etmek için mevcut ölçümleri tarihsel başlangıç verilerine karşı üstlenir..
Yüksek hızlı mikroprosesör:Üst düzey bir bütünleşme, tek bir site ziyaretinde kapsamlı üç aşamalı bir analiz sağlayan, aşamalı test hızları için 1 ′′ 2 dakika sağlar.
İkili iletişim:Doğrudan PC bağlantısı için USB portu ve tehlikeli veya ulaşılması zor transformatör tesisatlarında uzaktan çalıştırma ve veri aktarımı için isteğe bağlı kablosuz Bluetooth.
Otomatik rapor üretimi:Yazılım otomatik olarak test verilerini, karşılaştırma eğrilerini ve teşhis sonuçlarını biçimlendirilmiş bir Word belgesine derler.Sigorta talepleri, ve garanti belgeleri.
DL/T911-2004 Uygunluk:Güç transformatörlerinin frekans tepkisi analizi için Çin elektrik endüstrisi standardına tam bağlılık, teşhis bulgularının düzenleyici kabul edilebilirliğini sağlamak.
Teknik özellikler
| Sıfırlama Frekansı Arası |
100Hz ∙ 2MHz |
| Amplituda Ölçme Arası |
-100dB 20dB |
| Tarama Frekansı Doğruluğu |
0.005% |
| Sinyal çıkış impedansı |
50Ω |
| Sinyal Giriş Impedansı |
1MΩ |
| Sinyal çıkış genişliği |
±10V Zirve ( yazılım ayarlanabilir) |
| A/D Örnekleme |
Çift Kanal 16 Bit Yüksek Hızlı |
| Test Hızı |
Fase başına 1 ¢ 2 dakikalık sarma |
| İletişim |
USB + İsteğe bağlı Kablosuz Bluetooth |
| Boyutları |
310 × 400 × 330 mm (Alüminyum Kutusu) |
| Uyum standardı |
DL/T911-2004 |
Sıkça Sorulan Sorular
S1: FRA tabanlı sarma deformasyon testleri adli tıbbi arıza soruşturmalarını nasıl destekler?
Frekans Yanıt Analizi, her bir transformatör sargısının benzersiz bir elektrikli parmak izi oluşturur.veya üretim kusurları XHBX1501, hangi sargıların deformasyon yaşadığını belirlemek için olay sonrası frekans tepkisini temel veya kardeş birimleri eğrileriyle karşılaştırır., hareketin ciddiyetini ve hasar kalıbının iddia edilen arıza mekanizması ile tutarlı olup olmadığını.Çifte karşılaştırma metodolojisi (yatay A-B-C aşaması + uzunlamalı önce/sonrası) objektif, temel neden analizi, sigorta talebinin ispatı ve garanti anlaşmazlıklarının çözümü için uygun ölçülebilir kanıtlar.
S2: XHBX1501 hangi tür sarma kusurlarını tespit edebilir?
DDS yüksek hızlı frekanslı süpürme teknolojisi dört temel deformasyon kategorisini tespit eder:(1) Dolaşım bükülme ve şişkinlik √ tipik olarak geçiş hatası olayları sırasında elektromanyetik kuvvetlerden kaynaklanan radyal deformasyon2) Bobin yer değiştirme ve eğim ̇ genellikle nakliye etkilerinden veya sismik olaylardan kaynaklanan eksenel hareket;(3) Dönüşler arası kısa devre deformasyonu ‡ bitişik dönümler arasındaki yerel yalıtım arızası; ve (4) Fazdan fazaya temas kısa devre.Her arıza türü, analiz yazılımının hızlı teşhis için bilinen arıza kalıplarına göre ilişkilendirdiği ayırt edici frekans yanıt imzaları üretir..
S3: Araç tarafından üretilen test raporları sigorta veya garanti taleplerinde kanıt olarak kullanılabilir mi?
Evet, XHBX1501 DL/T911-2004'e tam uyumludur.Otomatik Word rapor oluşturma fonksiyonu ham ölçüm verilerini derler, frekans yanıt eğreleri, yatay ve boylamlı karşılaştırma üst üste örtülmeleri ve teşhis sonuçları tek bir biçimlendirilmiş belgeye.Uygun bir koruma zinciri belgesi ve kalibrasyon kayıtlarıyla birleştirildiğinde, bu raporlar, sigorta düzenleyicileri, garanti yöneticileri ve transformer arıza iddiaları için tahkim panelleri tarafından kabul edilen bilimsel olarak savunulabilir kanıtlar sunar.
S4: Yatay ve uzunlamalı karşılaştırma analizi arasındaki fark nedir?
Yatay karşılaştırma, aynı transformatörün üç aşamasında (A, B, C) frekans tepkisi benzerliğini değerlendirir.Üç aşamanın da aynı tasarım ve üretim özellikleri olduğu için, bir fazın yanıt eğrisindeki önemli sapmalar, belirli sargıdaki yerel deformasyonu gösterir.Uzunluksal karşılaştırma, mevcut ölçümü, aynı transformatörden gelen tarihsel baz verilerine karşı üst üste koyar. Tipik olarak fabrika test kaydı veya önceki bir saha ölçümüUzunluksal karşılaştırmada ilerici sapmalar, zamanla kademeli sarma bozulmasını ortaya çıkarırken, ani değişiklikler olay kaynaklı hasarı gösterir.Her iki yöntemi birlikte kullanmak en kapsamlı teşhis resmini sağlar.
S5: Alan ve laboratuvar kullanımı için hangi bağlantı seçenekleri mevcut?
XHBX1501 ikili iletişim arayüzleri sunar: Analiz yazılımı çalışan Windows tabanlı bir dizüstü bilgisayar veya tablet ile doğrudan bağlantı için standart bir USB portu,ve uzaktan çalıştırma için seçmeli kablosuz Bluetooth. Bluetooth bağlantısı, incelenen transformatörün yükseklikte, erişim kısıtlı bir alanda bulunabileceği alt istasyon ortamlarında özellikle değerlidir.ya da elektrikli ekipmanların yakınında .
