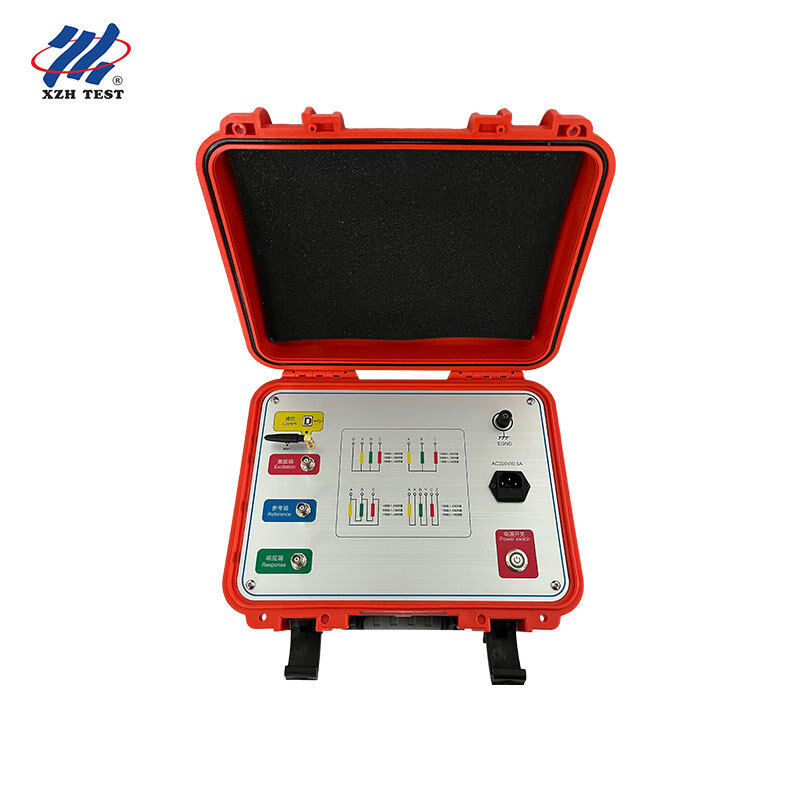

Trafo Sargı Deformasyon Test Cihazı (FRA Teknolojili) | XHBX1501

Name: Trafo Sargı Deformasyon Test Cihazı (FRA Teknolojili) | XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	XZH TEST
Sertifika:	CE/ISO
Model numarası:	XHBX1501

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

XZH TEST

Sertifika:

CE/ISO

Model numarası:

XHBX1501

Vurgulamak:

High Light

Vurgulamak:

DDS Hassas Frekans Tarama

Fabrika Temel Parmak İzi Kurulumu

Çift Kanallı 16-Bit A/D Örnekleme

Trading Information

Min sipariş miktarı:

1 Birim

Fiyat:

Anlaşılabilir

Ambalaj bilgileri:

ahşap ambalaj

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

T/T

Yetenek temini:

2000 birim/yıl

Ürün Tanımı

Hedef uygulama:Transformör üretim hatları ve ürün sevkiyatından önce FRA'nın kesin, izlenebilir taban parmak izlerini oluşturması gereken kalite kontrolü / kalite departmanları için özel olarak tasarlanmıştır.Alan teşhis cihazlarından farklı, the XHBX1501 focuses on factory-floor verification of winding integrity immediately after assembly — creating the authoritative reference dataset against which all future field measurements will be compared throughout the transformer's 30+ year service life.

Transformör sarmaşası deformasyon testi FRA Teknolojisi için XHBX1501

XHBX1501 Transformör sarmaşası deformasyon testi gelişmişFrekans Yanıt Analizi (FRA)Farklı frekans alanlarındaki karakteristik parametreleri ölçerek, transformatörün iç sarma koşullarını doğru bir şekilde değerlendirmek için teknoloji,Bu cihaz, deformasyon şiddetini belirlemek için sarma tepkisi değişikliklerini ölçer., transformatörlerin bakım veya onarım gerektirdiğini doğru bir şekilde değerlendirmeye olanak tanır.Transformörün tüm yaşam döngüsü teşhis stratejisini bağlayan altın referans FRA parmak izi oluşturur..

XHBX1501

Üretim Kalitesinin Güvencesi için Anahtar Özellikler

Fabrika Temel Kuruluşu:Taşındırmadan önce yeni üretilen her transformatör sargısı için hassas frekans tepkisi parmak izleri oluşturur. Tüm gelecekteki saha karşılaştırmaları için güvenilir referans veri kümesi.Garanti talepleri, ve arıza araştırmaları.
DDS Dijital Frekans Tarama:Hassas doğrudan dijital sentez teknolojisi, 100Hz ∼ 2MHz aralığı boyunca doğru hata teşhisini sağlar, sarma döngüsü, şişkinlik, yer değiştirme, eğim, dönüşler arası kısa devre tespit eder,ve üretim testleri sırasında aşama aşama temas hatası.
Çift Kanal 16 Bit A/D Örnekleme:Amplituda ve faz yanıt verilerinin yüksek hızlı senkronize çift kanal yakalaması, fabrika katında laboratuvar düzeyinde ölçüm sadakatini sağlar.
İkili karşılaştırma yeteneği:Yatay karşılaştırma (A-B-C faz simetrisi doğrulama) tüm üç fazın üretim toleranslarına uygun olmasını sağlar.Uzunluksal karşılaştırma, gelecekteki saha teknisyenlerinin erken bozulma tespiti için servis ölçümlerini fabrika temeline karşı üst üste koymalarını sağlar.
Çift tarama modları:Doğrusal veya logaritmik endeksleme ile doğrusal ve segmentli frekans süpürgesi flexible konfigürasyonlar, belirli transformatör tasarımlarına ve müşteri spesifikasyon gereksinimlerine uyacak şekilde.
Otomatik rapor üretimi:Test verilerini, karşılaştırma eğreleri ve geç/geçme teşhis sonuçlarını biçimlendirilmiş Word belgelerine derler.ve kalite güvencesi izlenebilirlik kayıtları.
DL/T911-2004 Uygunluk:Elektrik endüstrisi standardına tam bağlılık, fabrika test sonuçlarının kamu hizmetleri müşterileri, üçüncü taraf denetçiler ve düzenleyici makamlar tarafından kabul edilmesini sağlar.

Teknik özellikler

Sıfırlama Frekansı Arası	100Hz ∙ 2MHz
Amplituda Ölçme Arası	-100dB 20dB
Tarama Frekansı Doğruluğu	0.005%
Sinyal çıkış impedansı	50Ω
Sinyal Giriş Impedansı	1MΩ
Sinyal çıkış genişliği	±10V Zirve ( yazılım ayarlanabilir)
A/D Örnekleme	Çift Kanal 16 Bit Yüksek Hızlı
Test Hızı	Fase başına 1 ¢ 2 dakikalık sarma
İletişim	USB + İsteğe bağlı Bluetooth
Boyutları	310 × 400 × 330 mm (Alüminyum Kutusu)
Uyum standardı	DL/T911-2004

Sıkça Sorulan Sorular

S1: Transformör yaşam döngüsü yönetimi için neden bir fabrika taban parmak izi oluşturulması gereklidir?

Fabrika FRA temel hatı bir transformatörün tüm kullanım ömrü için en kritik referans veri kümesi. field technicians comparing post-incident or maintenance FRA measurements have no authoritative "as-manufactured" signature to reference — forcing reliance on sister-unit comparisons that may mask gradual degradation shared across all unitsXHBX1501 bu altın parmak izini üretim noktasında, sarma geometrisinin doğru olduğu bilindiğinde oluşturur ve garanti iddiaları için çürütülemez bir referans sağlar.Taşıma sonrası doğrulamaBu, 110 kV'dan yüksek transformatörler için birçok kamu hizmeti tedarik şartnamesinde standart bir gerekliliktir.

S2: Fabrika test iş akışı mevcut üretim kalite kontrolü süreçleriyle nasıl bütünleşir?

XHBX1501, transformatör üretim testine sorunsuz bir şekilde entegre edilmek üzere tasarlanmıştır.Tam bir üç fazlı başlangıç ölçümü, mevcut fabrika test dizisine minimum zaman ekler.. Otomatik Word rapor fonksiyonu, tüm frekans yanıt eğreleri, faz karşılaştırma verileri,ve geçerli/bozuk sonuçlar . USB ve isteğe bağlı Bluetooth bağlantısı, manuel transkripsiyon olmadan veri aktarımını fabrika kalite kontrol veritabanlarına ve müşteri teslimat depolarına sağlar.

S3: Üretim testi sırasında hangi sarma kusurları tespit edilebilir?

XHBX1501, üretim sırasında dört ana kategori sarma anomali tanımlar: (1) sarma bükülme ve şişkinlik ¢ düz olmayan bobin sıkıştırma veya sarma gerilme sorunlarından kaynaklanan radyal deformasyon;(2) Bobin kayması ve eğilimleri ∙ transformatör fabrikadan çıkmadan önce tespit edilebilir eksenel düzeltme eksikliği; (3) Dönüşler arası kısa devre deformasyonu ̇ montaj sırasında yalıtım hasarının kanıtı; ve (4) Fazdan fazaya temas hatası.Bu kusurların fabrikada tespit edilmesi masraflı alan arızalarını ve garanti taleplerini önler, DDS hassasiyetle tarama teknolojisi ise, temel parmak izi'nde ince anomalilerin bile yakalanmasını sağlar.

S4: Fabrika temel verileri nihai müşteriye nasıl aktarılmalıdır?

XHBX1501, birden fazla veri devretme yöntemini destekler: (1) Otomatik Word belge üretimi; FAT belge paketlerine dahil edilmeye hazır biçimlendirilmiş raporlar;(2) USB toplu depolama ihracatı ̇ müşteriye sağlanan analiz yazılımı ile uyumlu çiğ veri dosyaları(3) Fabrika kalite kontrol sistemleriyle entegrasyon için USB üzerinden doğrudan PC bağlantısı.Müşterilere hem hemen referans için biçimlendirilmiş PDF/Word raporunu hem de kendi FRA analiz yazılımlarını kullanarak gelecekteki uzunlamalı karşılaştırma için ham veri dosyalarını sağlamayı öneririz.DL/T911-2004 uyumlu biçimi, standart hizmet teşhis platformlarıyla birlikte çalışmasını sağlar.

S5: Temel parmak izi, kurulum yerine taşınmadan sonra sarma bütünlüğünü doğrulayabilir mi?

Bu, fabrikanın en değerli uygulamalarından biridir.herhangi bir uyumlu cihaz kullanılarak hızlı bir FRA ölçümü, nakliye ve nakliye sırasında hiçbir sarma deformasyonunun meydana gelmediğini doğrulamak için fabrika başlangıç seviyesine karşılaştırılabilir.Uzunluksal karşılaştırma fonksiyonu, sahadaki ölçümü doğrudan fabrika referans eğreleri üzerine yerleştirir ve herhangi bir sapmayı hemen vurgular.Bu, özellikle uzun mesafelerde veya zorlu arazide taşınan büyük güç transformatörleri için kritiktir., taşıma ile kaynaklanan sarma hareketinin bilinen bir arıza modu olduğu.Bu tür hasarları devreye girmeden önce tespit etmek, kullanım sırasında felaketli arızaları önleyebilir ve nakliye sigortası taleplerini verimli bir şekilde çözebilir.
