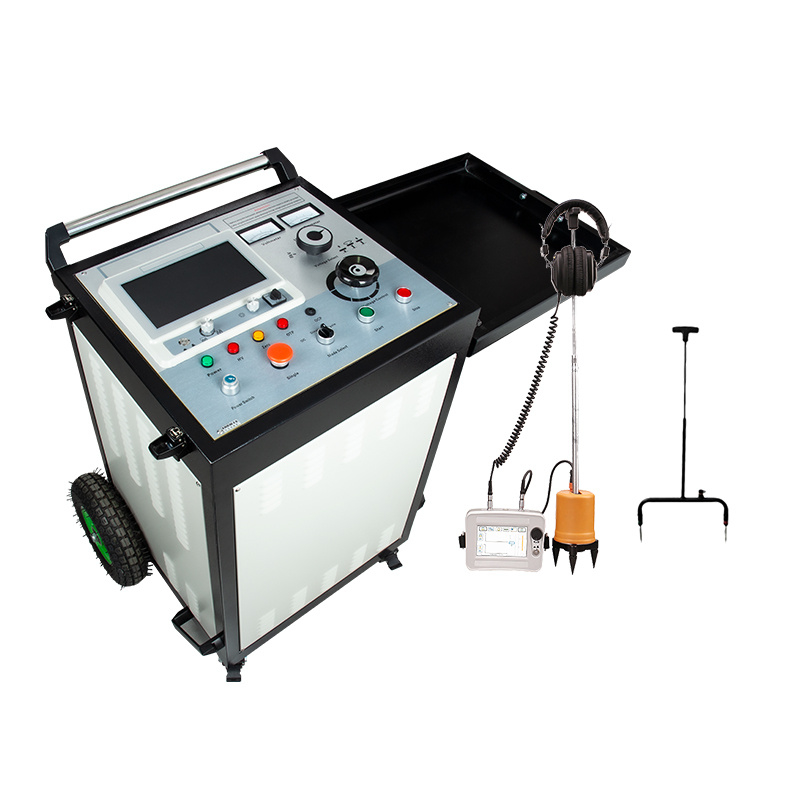

Dört tekerlekli taşınabilir açık hava hazır birimi, IP43
Kullanımı çok kolay "turn&click" single
Döner düğme arayüzü
Alt basınç enerjisi 2,048
Joule DC testi/sürme/sürtme 32 kV'ye kadar, 32 kV'ye kadar yakma İş gücü 2000VA Yer değiştirme yöntemleri: ARC Multishot, ICE ve DECAY,Düşük voltajlı darbe Dünya bağlantısı izleme (F-Ohm) ve dokunma potansiyeli izleme (F-Voltage) için yerleşik güvenlik devreleri
Özellik
• 10.1 inçlik tam renkli TFT dokunmatik ekran;
• Gömülü sistem, güvenli, istikrarlı, basit görüntüleme ve çalışma modu;
• Kablo dalga hızı, kablo uzunluğu ve hata mesafesini test etme fonksiyonu ile;
• Tam otomatik sürekli örnekleme, her zaman dalga biçimi yakalama, zamanında ve doğru.
• Otomatik test aralığı ayarlaması, otomatik dalga şekli analizi ve test mesafesinin gösterimi ile.
• Tam Çin menüsü, dokunma ve kodlama düğmesi iki çalışma modu, basit, hızlı ve güvenilir.
• Düşük voltajlı nabız yöntemi, yüksek voltajlı flaşover yöntemi, çoklu nabız yöntemi (8 kez) test teknolojisi ile dalga şekli gösterimi pürüzsüz ve kolay okunur.
• Çoklu patlama yöntemi kullanıldığında, otomatik test mesafesinde uygun olan yüksek ve düşük voltaj dalga biçimi karşılaştırmalarının 8 grubunu göstermek için bir patlama birleştiricisi ile kullanılır,El analizi ve mesafe ölçümü.
• Enstrüman, kullanıcıların dalga biçimi dosyalarını yönetmeleri ve arşivlemeleri için uygun olan güçlü veri işleme yeteneklerine sahiptir.
• Büyük bir test dalga biçimi depolama fonksiyonuna sahiptir: Yerel olarak test edilen dalga biçimleri, Çin isimlendirme düzenlemelerinde belirtilen sırayla cihazda kolayca saklanabilir,Böylece her an gözlem ve analiz için çağrılabilirler.; 8.000'den fazla düşük voltajlı atım ve yüksek voltajlı flashover dalga biçimi kaydını ve 250'den fazla çoklu atım dalga biçimi kaydını depolayabilir.Dalga biçimi dosyaları, USB iletişimi kullanarak yönetim ve analiz için bilgisayar yazılımına ithal edilebilir.
• Ultra yüksek parlaklık, LED arka ışık parlaklığı 280 nit'e kadar, çözünürlük 1024 * 600, doğrudan güneş ışığında çalışması kolaydır.
• Dahili büyük kapasiteli lityum batarya paketi, hızlı şarjı destekler ve güç kaynağı olmayan bir ortamda test edilebilir.
Teknik parametreler
| Genel özellikler |
| Taşınabilir kablo hatası konumlandırma sistemi |
| Grafik arayüzü |
Grafik arayüzü, daha sezgisel ve kullanımı kolay. |
| Operasyon |
Kontrol ünitesinde tek bir düğmeyi çevirin ve tıklayın |
| Veri yönetimi |
Genel veritabanı |
| Veri Senkronizasyonu |
Evrensel Serial Otobüs |
| Kontrol ünitesi |
| Görüntüle |
Endüstriyel sınıf TFT renkli panel LED arka ışıkla |
| Parlama karşıtı |
var. |
| Çoklu dokunuş |
var. |
| LCDboyut |
10" |
| Görünüm oranı |
16:9 |
| Karar |
1024x768 Full HD |
| Parlaklık |
450 cd/m2 |
| Güvenlik |
| Uyumluluk |
CE Uygunluğu;EN 61010,EN 50191,VDE 0104,VDE 015,DGUV 203-034 ((BGI 891) |
| Serbestleme ve topraklama cihazları |
72kJ, 120kV DC hızlı şarjla şarj edilen 10μF kondansatöründe depolanan enerjiye eşdeğer: boşaltma süresi sabiti < 1 saniye |
| Sistem Durumu |
Gerçek zamanlı izleme ve gösterim |
| İçsel olarak güvenli. |
Elektrik kesintisi olduğunda hemen yere bağlayın. |
| F-U güvenlik kilitleri |
Çalışma gerilim bağlantısı izleme (yüksek gerilim devresi) |
| F-Ohm Güvenlik Kilit |
İşlevsel toprak bağlantısı izleme (yüksek gerilim devresi) |
| Güvenlik Özellikleri |
Ön panel: güç açma / kapatma düğmesi, kilit düğmesi düğmesi, acil durma, kalıntı basınç göstergesi lambası, yüksek voltaj düğmesi; Kontrol ünitesi: Kısayol (jog dial) |
| Güvenlik cihazları |
Sistem topraklanma durum göstergesi, güç giriş koruma cihazı, kapı temasından yüksek voltajlı oda izleme, dış güvenlik cihazı |
| Güç girişi izleme |
Aşırı voltaj koruması, alt voltaj koruması, kalıntı akım aygıtı (RCD) |
| Kablolama Tanımı |
Sistemin içinde bir santral var. |
Sistem fonksiyonu
1Kablo hatası noktasının yanıp sönmesini ve boşaltmasını sağlamak için DC veya yüksek voltajlı dürtü kullanın.
2Kablo ana yalıtım hatalarının tüm türlerini kabaca ölçmek için yolculuk dalga yansıması ilkesini kullanın.
3. Kablo ana yalıtım hatalarının tüm türlerinin kesin bir ölçümü yapmak için akustik ve manyetik senkronizasyon yöntemi kullanın
Ben, yüksek voltajlı dalgalanma jeneratörü.
| Çıkış modu |
DC, Tek, Döngü |
| Çıktı voltajı |
0-8kV,0-16kV,0-32kV |
| Dahili kondansatör |
64uF,16uF,4uF |
| Serbestleme enerjisi |
2048J@ her bir gerilim seviyesi |
| Çarpışma gücü |
2000VA |
| Dövme hızı |
Otomatik çarpma yaklaşık6saniyeler, herhangi bir kontrol süresi için manuel etki |
| Aşırı gerilim seviyeleri anahtarı |
Kılavuz |
| Voltaj ayarlama tipi |
Devamlı |
| İfade |
Yüksek voltaj yan voltaj ölçümü, çıkış voltajı gösterimi ve gerçek zamanlı akım |
| Çalışma modlarını değiştir |
Kılavuz |
| Birleştiriciler |
Dahili çoklu nabızlı numuneleme kutusu |
| Güvenli koruma |
Sıfır başlangıç koruma fonksiyonu ile, güvenli ve güvenilir |
| Serbest bırakma |
Eşsiz yüksek voltaj ölçüm tasarımı, durma durumunda otomatik olarak cihazın iç kapasitans boşaltır |
| Çalışma gücü |
AC 220V±15%,50Hz±2Hz(60Hz) |
| DC gerilim testine dayanır |
Çıkış voltajı ayarlanabilir ve gösterge aralığı 0-32kV, çıkış akım gösterge aralığı 0-20A |
| Yanma akımı |
Saldırı koşullandırması (yanma)
60 mA @ 32 kV, 120 mA @ 16kV, 240mA @ 8kV |
| Güvenlik |
Aşırı voltaj, aşırı akım, aşırı ısınma koruması.
İşlemden sonra otomatik boşaltma |
| Koruma derecesi |
IP54'ten aşağı değil |
| Boyutları(mm) |
534L×444W×805H mm |
| Toplam ağırlık |
130 kg'dan fazla değil |
| II,TDR kablo hatası belirleyiciII,TDR kablo hatası belirleyici |
| Test yöntemi |
Düşük voltajlı atlama, İmpuls akımı, İmpuls voltajı, ARC multipls atlama |
| Örnekleme oranı |
1MHz~400MHz |
| Nabız çıkışı |
Tek kutuplu |
| Nabız genişliği |
300V |
| Nabız genişliği |
0.15μS/0.30 μmS/0.60 μmS/1.20μS/2.4μS/5.0μS/7.5 μmS/10μS |
| Ölçüm kapsamı |
≥120km |
| Ölçüm aralığı |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Minimum çözünürlük |
0.07m |
| Ölçüm hatası |
≤±(0,5%×L+1m),LKablo uzunluğu |
| Sinyal kazancı |
Yüzde yüz.ayarlanabilir |
| Yayılma hızı |
10...999.9m/μs |
| Çıkış Impedansı |
Otomatik eşleşme |
| Çıkartma |
Otomatik sürekli |
| Sonuç analizi |
Otomatik hata mesafesini ölç |
| Çalışma koşulları |
Sıcaklık -25oC~+65oC, nispi nem 85%, atmosferik basınç 750±30mmHg |
| III.Akustik ve manyetik eşzamanlı kablo hatası göstergesi |
| Yerleşim modu |
Standart mod, gelişmiş mod, gürültü azaltma modu, özel mod (ms, dalga şekli) |
| Yerleşim yöntemi |
Akıllı zaman farkı yöntemi, adım gerilim yöntemi, elektromanyetik denetim yöntemi, akustik ölçüm yöntemi |
| Konumlama doğruluğu |
Sabit nokta: 0.1m, Yol: 0.1m, Adım voltajı: 0.1m |
| Görüntüle |
TFT ultra parlak 5 inç, 800×480 gerçek renk |
| Dil |
Grafik dili daha sezgisel |
| Kazanç |
120dB, tamamen otomatik ayarlama, ayrıca manuel olarak ayarlanabilir |
| Frekans aralığı |
100~1600Hz |
| Dinamik Aralık |
0~112dB ((16 vites) |
| Senkroni tetikleyici |
Akustik tamamen otomatik senkroni tetikleyici; manyetik alan tamamen otomatik senkroni tetikleyici |
| Bulma aralığı |
0.00~99.99ms,75mV~75V |
| Sonde |
Otomatik sessiz, tamamen dijital metal zeki sondası |
| Kulaklık |
350Ω güçlü gürültü azaltma ve müdahale karşıtı teknoloji |
| Çalışma gücü |
4*18650 Standart lityum pil |
| Çalışma saatleri |
8 saatten fazla |
| Çevre sıcaklığı |
-25 ~ 65oC;Saray nem: ≤ 90% |
| Ağırlık |
Ev sahibi 0,6 kg; Sensör 1,4 kg |
| Su geçirmez sınıf |
IP65 |
V Test kabloları
| (Not: 3'ün varlığı nedeniyle)5KV yüksek gerilimli, özel yüksek gerilimli kablolar yapılır ve çalışma sırasında siteden uzak tutulmalıdır.) |
| Yüksek voltajlı çıkış kablosu |
çekirdek tel 2.5mm2 kırmızı, gerilimi 50kV DC'ye dayandırır, koruma katmanı ile, dış çapı 14mm, uzunlukMüşteriye göre özel yapılabilir.'Gereksinimleri, büyük bir spool montajı da dahil.HV çıkış kablosunun standart uzunluğu 5 metre. |
| Yer kablosu |
topraklama 3 sütunlu - ana çekirdek 16mm2 şeffaf renk, dal 2.5mm2, uzunlukMüşteriye göre özel yapılabilir.'Gereksinimleri,Benküçük bir spool'un yerleştirilmesi de dahil.Yer kablosunun standart uzunluğu 5 metre. |
Yer değiştirme yöntemleri ARC Multishot:Yay yansıması yöntemi, endüktif (kolip tipi) bir filtre aracılığıyla kondansör boşaltması yoluyla yakalanan düşük voltaj referans izi ve yüksek voltajlı hata izi ile örtüşür ve karşılaştırır.
ARM çekimi başına 8 karşılaştırmalı ölçüm görüntülenir (Çok çekim özelliği) ve sonuçlar otomatik olarak değerlendirilir.İmpulse Akım veya Fırtına Akım yöntemi, yolculuk dalgasının akım bileşenini ölçer.Bu teknik uzun kablolar ve PILC kabloları için uygundur.
DECAY: HV DC kaynağı üzerinden hatalı yakılmadan sonra, DECAY yöntemi, yolculuk dalgasının voltaj bileşenini ölçer.Çok yüksek arıza voltajı olan HV iletim kabloları ve hataları.
IFL: Aralıklı Hata Bulma; sokak aydınlatma sistemlerinde sıklıkla meydana gelen gibi geçici olarak değişen özelliklere sahip aralıklı hataları bulmak için.
