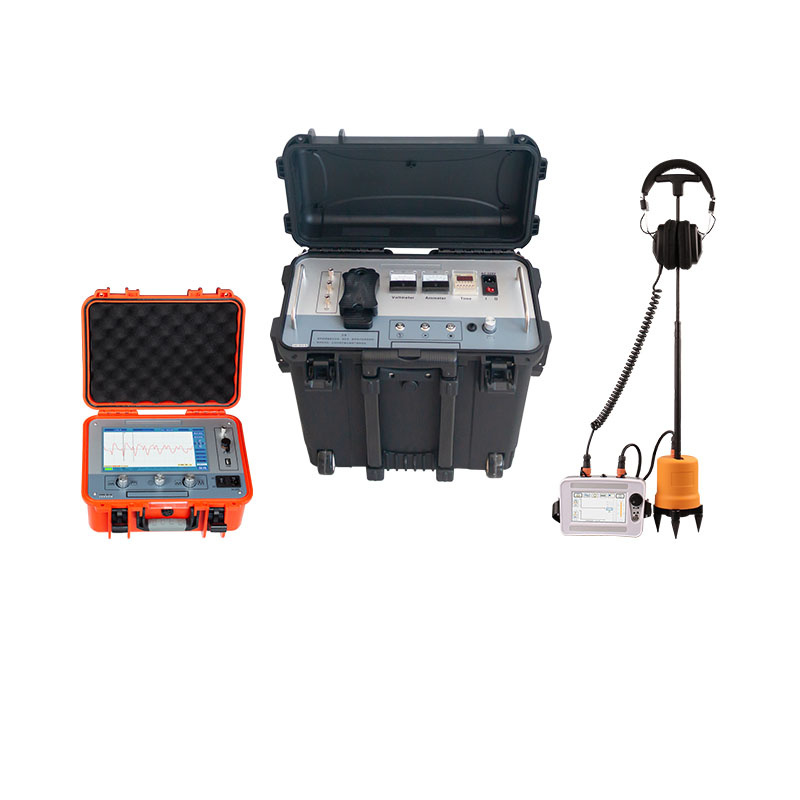

0-35kV Yeraltı Kablo Arıza Yeri Bulucu Test Ekipman Seti

I. Sistem Amacı: 35kv altındaki orta ve alçak gerilim arıza kablolarının sistem testleri için uygun taşınabilir kablo arıza tespit sistemi. 1250J kompakt güç, arıza kablolarını 7 saniyede arızalayabilir. Yeraltı arıza kablosunun  yaklaşık mesafesini ölçme, arıza noktasını tam olarak  konumlandırma ve yeraltı  kablo yolunu ve derinliğini tespit etme. Kullanımı ve işletimi kolaydır.

II. Sistem Yapılandırması

Ürün Özellikleri

Yüksek gerilim darbe jeneratörü XHHV535-2L

esas olarak alçak gerilim kablo arızası testi sırasında şok deşarjı için kullanılır. Darbe jeneratörü, insanlaştırılmış tasarım çalışma modunu, yüksek hassasiyetli özel yüksek gerilim elektronik bileşenlerini ve yüksek frekanslı yüksek gerilim teknolojisini benimser, kullanımı kolay, hafif ve taşıması kolaydır.  Enerji depolama kondansatörünü, DC yüksek gerilim kaynağını ve deşarj küre boşluğunu entegre eder. Bu ekipmanın çalışması güvenli ve güvenilirdir, aşırı akım, aşırı gerilim ve aşırı ısınma gibi otomatik koruma fonksiyonlarına sahiptir, gerçekten darbeden zarar görmeme etkisini elde edebilir ve ayrıca yüksek gerilimle çalışabilir.  Alçak gerilim darbe jeneratörü bir zaman rölesi ile donatılmıştır ve deşarj zaman aralığı 0-100 saniye içinde keyfi olarak ayarlanabilir. Çalışırken, yüksek gerilim darbe çıkışı düzgün ve kontrol edilebilir, yüksek gerilim tarafı gerilim ölçümü, sonucu gerçek zamanlı ve doğru hale getirir. Eşsiz yüksek gerilim ölçüm tasarımı, durma durumunda, voltmetre kondansatör gerilimini gerçek zamanlı olarak gösterebilir. Kullanıcı, gerilim değeri sıfıra dönene kadar deşarj olurken artık gerilimi gözlemleyebilir ve sonunda deşarjı daha kapsamlı hale getirebilir.

kablo arıza iğneleyici XHDD503C

Kablo arıza konumlandırma cihazı, güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Elektronik flaşover, darbe deşarj jeneratörü tarafından üretilir, ilgili prob tarafından toplanır ve yükseltilir ve arıza noktasının kesin konumu işitsel ve görsel yargı ile belirlenir.
Kaba ölçüm aralığında kablo arıza noktasının kesin konumlandırmasını tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazdır. Konumlandırma teknolojisi, yol destekli test ve diğer teknolojileri entegre ederek, kablo arızası konumlandırmasını verimli ve doğru bir şekilde tamamlamak için çoklu test modları ve zengin ve çeşitli istem bilgileri sağlar

Kablo arıza ön konumu belirleyici XHGG502A2

★ Ekran: 10.1 inç dokunmatik ekran, Windows sistemi;
★ Fonksiyon: Kablo dalga hızını, kablo uzunluğunu ve arıza mesafesini test edin; Otomatik test aralığı ayarı, test mesafesini görüntülemek için otomatik dalga formu analizi; Güçlü veri işleme ve büyük test dalga formu depolama.
★Test yöntemleri: Alçak gerilim darbe yöntemi, yüksek gerilim flaşover yöntemi
★ Güç kaynağı: Şarj AC110V~240V, 50Hz/60Hz; Dahili 5200mAH lityum pil;
★Örnekleme frekansı: 80MHz;
★ Alçak gerilim darbe genliği: 100V±15%;
★ Mesafe ölçüm aralığı: ≥65km;
★ Test aralığı: 300m/1km/5km/25km/65km;
★ Darbe genişliği: 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS;
★Test frekansı: 80MHz/40MHz/10MHz/2MHz/1MHz
★ Minimum çözünürlük: 0.10m;
★ Test kör alanı: ≤20m;

endüstriyel sınıf 10.1 inç dokunmatik ekran ve basit bir Windows işletim sistemi kullanır. Endüstriyel sınıf entegre devreler ve cihazlar benimser ve dahili büyük kapasiteli bir lityum iyon pile sahiptir. Güç kablolarının durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir cihazdır. Kararlı, güvenilir ve kullanımı kolaydır.
Kablo hızı ölçümü, kablo uzunluğu testi ve kablo arıza mesafesi testini tamamlamak için sinyal filtreleme, toplama, veri işleme, grafik görüntüleme ve grafik analizi uygulamak için modern elektronik teknolojisi ve bilgisayar teknolojisinin bir kombinasyonunu kullanır.
Güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve farklı kesitlere ve ortamlara sahip çeşitli malzemelerden yapılmış gömülü tellerin düşük dirençli, kısa devre, açık devre ve bağlantı kesintisi arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli flaşover. Ağ fault.
