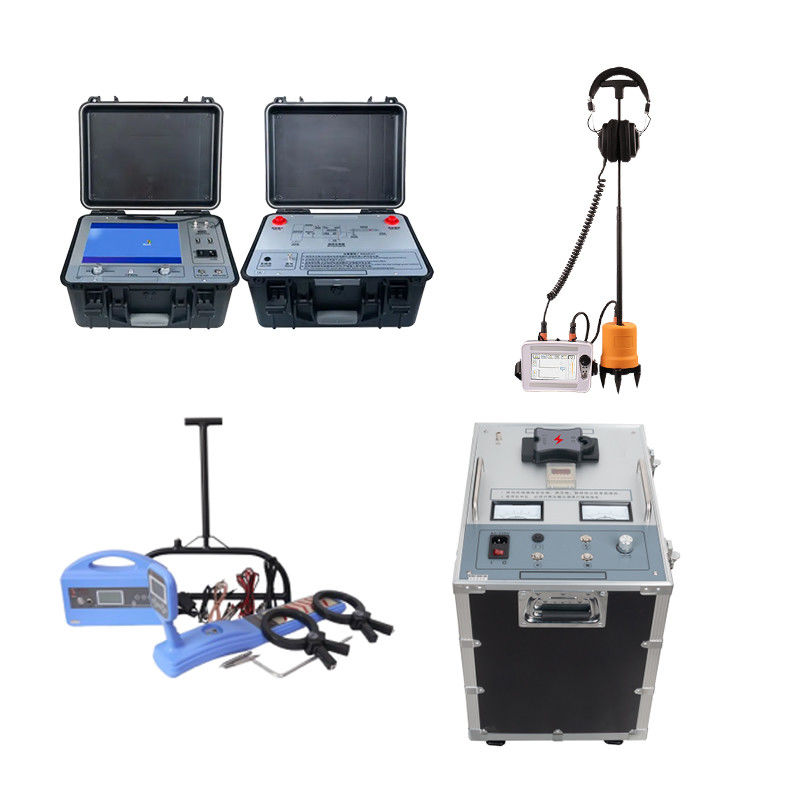

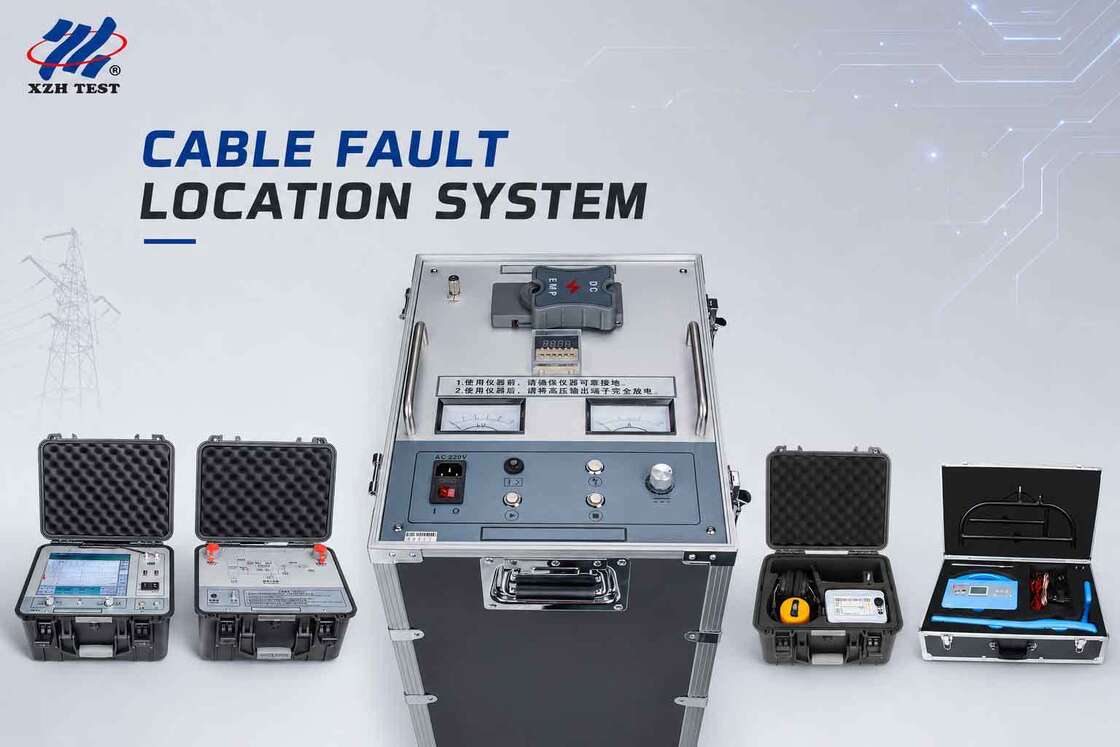

Yeraltı Kablo Hata Bulma Sistemi Hataları Bulur

• Güç kablolarının ana yalıtım arızasını doğru ve hızlı bir şekilde tespit etmek; kablo uzunluğunu kalibre etmek; gömülü kablonun yönünü ve derinliğini doğru bir şekilde tespit etmek.
• Standart D.C ile kablonun dayanıklılık testi
• Kablodaki Arıza Mesafesini Bulma.
• Yerdeki kablo arızalarının nokta tespiti.
• Kablo izleme yolu-yeraltı kabloları.
• Bir kablo demetinden bir kablo seçme.

Kablo Arıza Ön Konumlandırma

Kablo arızasının test ucundan olan mesafesinin belirlenmesi (metre veya fit olarak) kablo arızasının ön konumlandırması olarak tanımlanır. Bu kritik bir husustur, çünkü kablo arızasının hassas ön konumlandırması, geleneksel dalga jeneratörü ve nokta tespiti yöntemiyle karşılaştırıldığında nihai arıza konumu için gereken süreyi azaltır. Ön konumlandırma, zaman-alan reflektometresi (TDR) gibi düşük voltaj yöntemlerini ve SIM, ARC, MIM, ICM/ICE ve voltaj çürümesi yöntemi gibi yüksek voltaj yöntemlerini kullanır.

Bu sabit nokta cihazı, çeşitli malzemelerden, farklı kesitlerden ve ortamlardan yapılmış güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve gömülü tellerin düşük dirençli, kısa devre, açık devre ve kopma arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli ark arızaları için de uygundur. Teknik parametreler "GB/T 18268.1 Endüstriyel alanlerde kullanılan test ekipmanları için anti-parazit gereksinimleri" ile uyumludur.

XHGG502 Kablo Arıza Ön Bulucugüç kablosu durumunu ve arıza mesafesini ölçmek ve analiz etmek için özel bir alettir. Sinyal filtreleme, toplama, veri işleme, grafik görüntüleme ve grafik analizi gerçekleştirmek için modern elektronik teknolojisini ve bilgisayar teknolojisini birleştirir, kablo hızı ölçümünü, kablo uzunluğu testini, kablo arıza mesafesi testini tamamlar.

Ana ünite Darbe Kuplörü (çoklu darbe örnekleyici)

Ana özellikler

• Darbe kuplörü tarafından gönderilen yansıyan sinyal otomatik olarak görüntülenir ve kablonun açık devresinin tam uzunluktaki dalga formu aynı anda görüntülenir.
• Arıza mesafesinin otomatik hesaplanması ve görüntülenmesi;
• Büyük miktarda test dalga formunu saklama işlevine sahiptir: saha testinden elde edilen dalga formları, belirtilen sıraya göre cihaza kolayca saklanabilir ve herhangi bir zamanda geri çağrılıp gözlemlenebilir;
• Standart yazıcı USB arayüzü ile;
• Basit kullanım ve yüksek güvenilirlik. Çok yüksek bir maliyet performansı vardır;
• Dahili polimer lityum pil güç kaynağı, güç kaynağı olmayan bir ortamda kablo açık devresi ve düşük dirençli kısa devre arızasını test edebilir.

XHGG502 ARC kablo arıza ön bulucu'nun test çalışma modları düşük voltaj darbe yöntemi, yüksek voltaj arkı yöntemi ve çoklu darbe yöntemini içerir. Burada, diğer cihazlardan farklı olan çoklu darbe yöntemine odaklanılır.Kablo arızasını test etmek için çoklu darbe yönteminin kullanılmasının amacı, gönderilen düşük voltajlı test darbesinin, arızalı kablonun yüksek voltaj darbesi anında meydana gelen kosinüs büyük salınım girişimini etkili bir şekilde önlemesini sağlamak ve arıza noktasındaki nispeten kararlı ark sırasında standart ve net bir kısa devre benzeri elde etmektir. Arızanın yankısı ve ideal test dalga formları için geniş bir seçim imkanı vardır.Farklı darbe yüksek voltajları, farklı kablo uzunlukları, farklı kablo arıza mesafeleri ve büyük kosinüs salınımlarının periyodu ve süresi çok farklıdır. Basit ikincil darbe yöntemi tarafından toplanan dalga formu, yetersiz iletim gecikme süresi nedeniyle büyük kosinüs salınımı tarafından sıklıkla rahatsız edilir ve dalga formu kaotik ve analiz edilmesi zordur. Yalnızca test darbesinin gecikmeli başlatma süresini ayarlayarak veya orta voltajlı bir ark uzatma cihazı kullanarak sağlanabilir, bu da işlemin zorluğunu ve ekipmanın ağırlığını ve maliyetini artırır. Çoklu darbe yöntemi bu zorlukların üstesinden gelir ve test prosedürlerini büyük ölçüde basitleştirir. Bir darbenin yüksek voltaj arkı sürecinden sekiz set test dalga formu elde edilir ve arıza mesafesi yorumlaması için uygun birkaç set dalga formu her zaman bulunur. Bu aynı zamanda ikinci darbe yöntemine kıyasla çoklu darbe yönteminin avantajıdır.

İşletim sistemi gösterisi

Yüksek voltaj arkı test modu altında kablo arıza mesafesini test etme, bu test yöntemi çeşitli yüksek dirençli arızaları tespit etmek için uygundur. Ekranda bir dalga formu vardır. İki imleç çizgisinin konumunu ayarlayarak arıza mesafesi belirlenebilir.

ARC (çoklu atış) test modu altında kablo arıza mesafesini test etme, bu test yöntemi çeşitli yüksek dirençli arızaları tespit etmek için uygundur. Özellikle analiz edilmesi zor dalga formları, düşük dirençli ve batık kablo arızaları gibi durumlarda, çoklu darbe yöntemi analiz edilmesi daha kolaydır ve kullanıcıların arıza mesafesini hızlı bir şekilde belirlemesine yardımcı olabilir.

Düşük voltaj darbe testi modu altında kablo arıza mesafesini test etme. Düşük dirençli açık devre (kopma) ve kısa devre arızaları için arıza mesafesi kolayca ölçülebilir.

Teknik parametreler

Örnekleme frekansı

0～28KV

DC dayanıklılık gerilimi uygularken, yüksek voltaj çıkış hattını bağlayın.

1. İletişim: düşük voltaj darbe yöntemi darbe sinyali çıkış arayüzü, yüksek voltaj arkı yöntemi örnekleyici sinyal giriş arayüzü;
2. Topraklama: güvenlik topraklama terminali;
3. Güç göstergesi: Dahili pil gücünü gösterir, 4 ızgarada görüntülenir;
4. USB-1: Harici kablosuz ağ kartı ve USB iletişim cihazı;
5. USB-2: "I" konumu, sisteme güç sağlamak için AC 220V güç kaynağını kullanır;
6. Güç anahtarı: "I" konumu, sisteme güç sağlamak için AC 220V güç kaynağını kullanır;
7. '0 vitesi' sisteme güç sağlamak için AC 220V güç kaynağını kapatır."O" vitesi, sistem gücünü kapatır;
8. Güç soketi:
9. Cihazın çalışma güç kaynağı, AC 220V bağlantı noktası;
10. Güvenlik tüp tutucu: AC 220V güç kaynağı sisteminin sigortasının takıldığı yer;
11. Kendi kendine kontrol: birden fazla darbe altında sinyal iletir;
12. Açık/Kapalı: Endüstriyel bilgisayarın çalışma gücünü açar ve kapatır;
13. Genlik: Toplanan dalga formlarının genliğini değiştirmek için dalga formları toplarken genlik düğmesini ayarlayın;
14. Gösterge ışığı: denetim yöntemini yansıtan gösterge ışığı;
15. Yer değiştirme: Toplanan dalga formlarını alırken dalga formlarının taban çizgisi yüksekliğini değiştirmek için yer değiştirme düğmesini ayarlayın;
16. Paket listesiKablo Rota Takibi, Nokta Tespiti, Kablo Tanımlama, Onarım ve Yeniden Test

Kablo Rota Takibi

Ses indüksiyon yönteminde, bir ses frekanslı jeneratörden gelen kararlı, yüksek frekanslı bir AC sinüzoidal sinyal, test ucundaki CUT'a enjekte edilir, bu da topraktan yolunu tamamlar ve tüm kablo hattı boyunca kullanılabilir hale gelir. Toprağa paralel bir rota izleyici sensör bobini, bir ses alıcısına bağlıdır ve sinyalleri alır, bu da alıcıda grafikler şeklinde görsel olarak ve kulaklıklar aracılığıyla yakalanan ses şeklinde görüntülenir. En güçlü sinyal tam olarak kablonun üzerinde alınır ve arama bobini kablonun her iki tarafında veya uzağında ise sinyal gücü azalır. Kablo rotası, ses alıcısı ve kulaklıklarda maksimum ses sinyallerini bularak belirlenir.

Açıklama

XHGX507 yeraltı kablo boru bulucu esas olarak kablo arıza konumu, kablo tanımlama, kablo yolu ve derinlik ölçümü için kullanılır. Geçmişte yalnızca birkaç set aletle tamamlanabilen görevleri yerine getirebilir.

Bu cihaz, DC yüksek voltaj kaynağını, enerji depolama kapasitörünü ve deşarj topu boşluğunu bir araya getirir. Bu ekipman, yüzlerce kilogram ağırlığındaki geleneksel test transformatörünü, çalışma kutusunu ve darbe enerji depolama kapasitörünü (genellikle 5kVA transformatör seti 60 kg'dan fazla, kontrol kutusu 30 kg'dan fazla ve darbe enerji depolama kapasitörleri 20 kg'dan fazla) tamamen değiştirir.

Yeraltı kablo boru bulucu, elektromanyetik indüksiyon yöntemi ve iletişim prensibinin uygulaması üzerine tasarlanmıştır.

Yüksek voltajlı jeneratör arızalı kabloya darbe deşarjı yaptığında, arıza noktasında oluşan ses yere iletilir. Ses sinyali yüksek hassasiyetli bir prob tarafından alınır. Yükseltildikten sonra, kulaklıkla dinleyerek bir "patlama" sesi duyulabilir.

Yeraltı kablosu elektromanyetik sinyali indükledikten sonra, kablo üzerinde bir indüklenmiş akım üretilir ve indüklenmiş akım kablo boyunca mesafeye yayılır.

1. Akım yayılma sürecinde, yeraltı kablosu aracılığıyla yere elektromanyetik dalgalar yayılır. Alıcı yerde tespit edildiğinde, elektromanyetik dalga sinyali kablonun üzerindeki yerde alınacaktır.
2. Yeraltı kablosunun konumu, yönü ve arızası, alınan sinyal gücündeki değişiklikten yargılanabilir.
3. Özellikler
4. Büyük ekran LCD, sinyal gücünü, çubuğu, okları ve sesli uyarıları görüntüler, operatörün kablonun ve arıza noktasının yeraltı konumunu yargılamasını kolaylaştırır. Tek kişi hepsini yapabilir.

Akustik ve manyetik zaman farkını otomatik olarak hesaplamak için akustik ve manyetik senkron konumlandırma teknolojisini benimser.

• Taşınabilir ve hafif, taşıması kolay
• Dahili şarj edilebilir pil
• Kablo döngü direncini ölçmek için dahili ohmmetre
• Toprağa kadar 2MΩ'luk yalıtım arızalarını tespit etmek için kullanılabilir
• Ana bileşenler
• Kablo döngü direncini ölçmek için dahili ohmmetre
• Kablo derinliğini ve akımını göster
• Ana bileşenler
• Bu kablo boru bulucu esas olarak verici ve alıcıdan oluşur, iki kelepçe, bir A-çerçevesi ve gerekli bağlantı kabloları aksesuarları ile.

Teknik Parametreler

Verici

Çalışma frekansı

düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz)

düşük frekans (815Hz), orta frekans (8kHz), yüksek frekans (33 kHz), radyo frekansı (83 kHz), Pasif frekans 50Hz

Kablo Arıza Nokta Tespiti

Yüksek Dirençli ve Ark Yapan Arızaların Nokta Tespiti

Yüksek dirençli ve ark yapan arızaların nokta tespiti için, arızalı kabloya periyodik olarak bir HV dalgası uygulanır, arıza noktasında bir vuruntu sesi ve kablo etrafında güçlü bir manyetik alan üretilir. Bu akustik ve manyetik sinyaller sensör (hassas yer mikrofonları) yardımıyla alınır ve nokta bulucu alıcısında grafikler şeklinde eşzamanlı olarak görüntülenir ve kulaklıklarla akustik sinyaller duyulur. Hem akustik hem de manyetik sinyaller arıza noktasında eşzamanlı olarak üretildiği için, kesin arıza noktası hassas bir şekilde bulunur; aralarındaki zaman gecikmesi sıfıra yakındır. Manyetik alan ayrıca kullanıcının sensörün konumunu belirlemesine yardımcı olur ve bu da kolay nokta tespiti sağlar.

Giriş

Kablo arıza konumu cihazı, güç kablosu arıza noktasını belirlemek için akustik ve manyetik senkronizasyon yöntemini kullanır. Darbe jeneratörü tarafından üretilen elektronik ark, ilgili prob tarafından alınır ve yükseltilir ve arıza noktasının hassas konumu işitsel ve görsel yargı ile belirlenir. Kaba ölçüm aralığı içindeki kablo arıza noktasının hassas konumlandırmasını tamamlayan ve akustik ve manyetik zaman farkını toplayan bir cihazdır. Konumlandırma teknolojisi, rota destekli test ve diğer teknolojileri entegre eder, verimli ve doğru bir şekilde kablo arıza konumu tamamlamak için birden fazla test modu ve zengin ve çeşitli uyarı bilgileri sağlar.

Bu sabit nokta cihazı, çeşitli malzemelerden, farklı kesitlerden ve ortamlardan yapılmış güç kablolarının, yüksek frekanslı koaksiyel kabloların, sokak lambası kablolarının ve gömülü tellerin düşük dirençli, kısa devre, açık devre ve kopma arızaları için uygundur, ayrıca yüksek dirençli kaçak ve yüksek dirençli ark arızaları için de uygundur. Teknik parametreler "GB/T 18268.1 Endüstriyel alanlerde kullanılan test ekipmanları için anti-parazit gereksinimleri" ile uyumludur.

Standart "DL/T 849.2-2019 Güç ekipmanları için özel test cihazları için genel teknik koşullar Bölüm 2: Kablo arıza konumlama cihazı" standardındaki akustik ve manyetik sabitleme için standart gereksinimlere uygundur.

Özellikler

5 inç dokunmatik yüksek parlaklıkta LCD, güneş ışığı altında görünürlüğü sağlar.

Akustik ve manyetik zaman farkını otomatik olarak hesaplamak için akustik ve manyetik senkron konumlandırma teknolojisini benimser.

1. Akustik sinyal ve manyetik sinyalin kazanç değeri ve tetikleme değeri, çeşitli ortamlara uyum sağlamak için manuel olarak ayarlanabilir.
2. Arka plan gürültüsü azaltma teknolojisine sahiptir ve çeşitli filtreleme yöntemleri arasından seçim yapabilir.
3. BNR arka plan gürültüsü azaltma ve sessiz gürültü azaltma işlevlerine sahiptir.
4. Rota sapması göstergesi vardır.
5. Çok katmanlı fiziksel izolasyon sinyal sensörleri, su geçirmezlik derecesi IP65 ile donatılmıştır.
6. Dahili büyük kapasiteli lityum pil, uzun bekleme süresi, hızlı şarj cihazı ile donatılmıştır.
7. Küçük ve hafif, kullanımı kolay ve basit insan-makine arayüzü.
8. Teknik göstergeler
9. 1

Filtre parametreleri

Yüksek voltajlı jeneratör arızalı kabloya darbe deşarjı yaptığında, arıza noktasında oluşan ses yere iletilir. Ses sinyali yüksek hassasiyetli bir prob tarafından alınır. Yükseltildikten sonra, kulaklıkla dinleyerek bir "patlama" sesi duyulabilir.

Probun dahili probu, manyetik alan sinyalini gerçek zamanlı olarak alır ve elektromanyetik sinyal ile ses sinyali arasındaki zaman farkını tespit ederek arıza noktasına olan mesafeyi belirlemek için manyetik alanın yayılma hızının sesin yayılma hızından çok daha yüksek olması prensibini kullanır. Sensör konumunu hareket ettirmeye devam ederek en küçük akustik-manyetik zaman farkına sahip noktayı bulun, o zaman arıza noktasının kesin konumu bunun altında olacaktır.

Geleneksel akustik ölçüm yasal nokta cihazları genellikle yalnızca kulaklıkları izlemek için kullanır veya sayaç işaretçisinin salınımı ile arıza noktasındaki deşarj sesini tanımlamak için desteklenir. Deşarj sesi anında kaybolduğu ve ortam gürültüsünden çok farklı olmadığı için, çok deneyimli olmayan operatörler için büyük zorluklar getirir. Akustik-manyetik senkronizasyon yöntemi, geleneksel akustik ölçüm yönteminin yukarıdaki sorunlarını etkili bir şekilde önler.

Paket listesi

İşlem paneli tanıtımı

Güç kaynağı: Sistemin güç kaynağını açar ve kapatır. Sistemi açarken, uzun bir "bip" sesi duyana kadar güç düğmesini 3 ila 4 saniye basılı tutmanız gerekir, ardından düğmeyi kaldırabilirsiniz; kapatırken, güç düğmesini 3 ila 4 saniye basılı tutmanız gerekir;

1. Ekran: 5 inç dokunmatik ekran.
2. Sensör: Prob sensörü bağlantı noktası;
3. Şarj: şarj cihazı bağlantı noktası;

1. Özel kulaklık jakı.
2. Arayüz ve fonksiyon tanıtımı
3. İşlem arayüzü bir dalga formu görüntüleme alanı ve bir parametre ayarlama alanı içerir. Her bölümün işlevleri yukarıdaki şekle göre logo ile tanıtılır.

1/2: Ses kazancı ayarı/ses tetikleme ayarı

3/4: Manyetik alan kazancı ayarı/manyetik alan tetikleme ayarı

1. 5: Prob göstergesi
2. 6: Tüm geçiş filtreleme
3. Alçak geçiren filtreleme
4. Yüksek geçiren filtreleme
5. Bant geçiren filtreleme
6. 7.Sessiz ayarı
7. 8.BNR ayarları
8. 9.Ses ayarı
9. 10.Güç göstergesi
10. 11.Ses yoğunluğu: ses yoğunluğu göstergesi ve karşılık gelen sayısal ekran.
11. 12.Elektromanyetik sinyal: Başlatma tamamlandı, logo örnekleyebilirsiniz (şimşek sarı); sessiz veya dokunmatik sensör logosu (şimşek beyaz).
12. 13.Manyetik alan gücü: manyetik alan gücü göstergesi ve karşılık gelen sayısal ekran.
13. 14.Dört set akustik ve manyetik zaman farkı verisi ekranı, sabit nokta doğruluğunu artırmak için kullanıcının referansı için akustik ve manyetik zaman farkını gösterir.
14. 4.XHHV535-4Z Taşınabilir Yüksek Voltaj Dalga Jeneratörü
15. Yüksek dirençli ve titreyen arızaları nokta tespiti için, arızalı kabloya periyodik olarak yüksek voltaj dalgaları uygulayan, arıza noktasında bir vuruntu sesi ve kablo etrafında güçlü bir manyetik alan üreten bir dalga jeneratörü kullanılır. Bu akustik ve manyetik sinyaller sensörler (hassas yer mikrofonları) yardımıyla alınır ve nokta bulucu alıcısında grafik şeklinde eşzamanlı olarak görüntülenir ve kulaklıklarla akustik sinyal duyulabilir. Akustik ve manyetik sinyaller aynı anda arıza noktasında üretildiği için, kesin arıza noktası nokta tespiti yapılabilir; aralarındaki zaman gecikmesi sıfıra yakındır. Manyetik alan ayrıca kullanıcıların sensörün konumunu belirlemesine yardımcı olur, bu da arıza noktasının nokta tespitini kolaylaştırır.

Yüksek voltaj darbe jeneratörü, DL/T846-2016 "Yüksek Voltaj Test Ekipmanları için Genel Teknik Koşullar" ve DL/T474-2017 "Saha Yalıtım Testlerinin Uygulanması İçin Kılavuzlar" ile tam uyumludur. Esas olarak 35kV ve altı voltaj seviyelerindeki kabloların arıza testleri sırasında darbe deşarjı için kullanılır; diğer elektrikli ekipmanların DC dayanıklılık testleri için de kullanılabilir.

Bu cihaz, DC yüksek voltaj kaynağını, enerji depolama kapasitörünü ve deşarj topu boşluğunu bir araya getirir. Bu ekipman, yüzlerce kilogram ağırlığındaki geleneksel test transformatörünü, çalışma kutusunu ve darbe enerji depolama kapasitörünü (genellikle 5kVA transformatör seti 60 kg'dan fazla, kontrol kutusu 30 kg'dan fazla ve darbe enerji depolama kapasitörleri 20 kg'dan fazla) tamamen değiştirir.

Güç kaynağı, yüksek hassasiyetli, yüksek kararlı özel yüksek voltajlı elektronik bileşenleri ve yüksek frekanslı yüksek voltaj teknolojisini benimser, bu da tüm makineyi basit bir yapıya ve ultra hafifliğe sahip kılar. Darbe jeneratörü insanlaştırılmış tasarım ve çalışma modunu benimser, bu da güvenli ve güvenilirdir. Darbe ile zarar görmeme etkisini gerçekten başarır ve yüksek voltaj toprağa kısa devre yaptığında bile normal çalışabilir. Şu anda en hafif ve en kullanıcı dostu taşınabilir DC darbe yüksek voltaj ekipmanıdır. Güç kablosu arıza tespiti için ideal bir üründür.

Teknik parametreler

Darbe yüksek voltajı

0～28KV

DC dayanıklılık gerilimi uygularken, yüksek voltaj çıkış hattını bağlayın.

1. Yüksek voltaj çıkışı (EMP): Darbe deşarjı sırasında, yüksek voltaj çıkış hattını bağlayın.
2. Güvenlik topraklaması: Cihaz kasasının topraklanması, cihaz kasasının veya personele elektrik çarpmasını önlemek için.
3. Zaman ayarı: Deşarj zaman aralığını ayarlayın.
4. Voltaj ölçer: Yüksek voltaj çıkış voltajı göstergesi, voltaj değerini gerçek zamanlı olarak görüntülemek için kullanılır.
5. Güç soketi: Cihaz çalışma güç kaynağı, AC 220V ± 10%/50Hz ± 1Hz.
6. Güvenlik tüp tutucu: AC 220V güç kaynağı sistemindeki güvenlik tüpünün takıldığı yer.
7. Güç anahtarı: "I konumu" sisteme güç sağlamak için AC 220V gücünü açmayı gösterir;
8. '0 vitesi' sisteme güç sağlamak için AC 220V güç kaynağını kapatır.Aşırı akım koruma anahtarı:
9. Durumun basılması, aşırı akım koruma fonksiyonunun başladığını gösterir; Geri sektiğinde, cihazın aşırı akım korumasını tetiklediğini gösterir.
10. Başlat düğmesi/sıfır konumu gösterge ışığı:Sıfır konumu gösterge ışığı yandığında (sarı), sıfır konumu durumunda olduğunu gösterir. Başlat düğmesine basmak yüksek voltaj çıkışını başlatabilir;
11. Sıfır konumu gösterge ışığı yanmadığında, sıfır konumu durumunda olmadığını gösterir. Voltaj ayar düğmesini sıfır konumuna saat yönünün tersine çevirdikten sonra, sıfır konumu gösterge ışığı yanar ve ardından başlat düğmesine basmak yüksek voltaj çıkışını başlatabilir.
12. Durdur düğmesi/yüksek voltaj gösterge ışığı:
13. Test tamamlandığında veya bir anormallik oluştuğunda, yüksek voltaj çıkışını kesmek için bu düğmeye basın. Yüksek voltaj gösterge ışığı yandığında, yüksek voltaj çıkışının etkinleştirildiğini gösterir; Yüksek voltaj gösterge ışığı kapalı, yüksek voltaj çıkışının durduğunu gösterir.
14. Voltaj ayar düğmesi: voltajın boyutunu ayarlamak için kullanılır; Çıkış yüksek voltajını küçükten büyüğe artırmak için saat yönünde, büyükten küçüğe azaltmak için saat yönünün tersine ayarlayın.
15. Deşarj düğmesi: Yüksek voltaj durdurma durumunda, dahili depolanan elektriği manuel olarak deşarj etmek için bu düğmeye basılabilir.
16. Ampermetre: düşük voltaj ölçüm akımının göstergesi.
17. Paket listesiDaha fazla soru ve gereksinim olursa lütfen bizimle serbestçe iletişime geçin~! Teşekkürler!
